Description

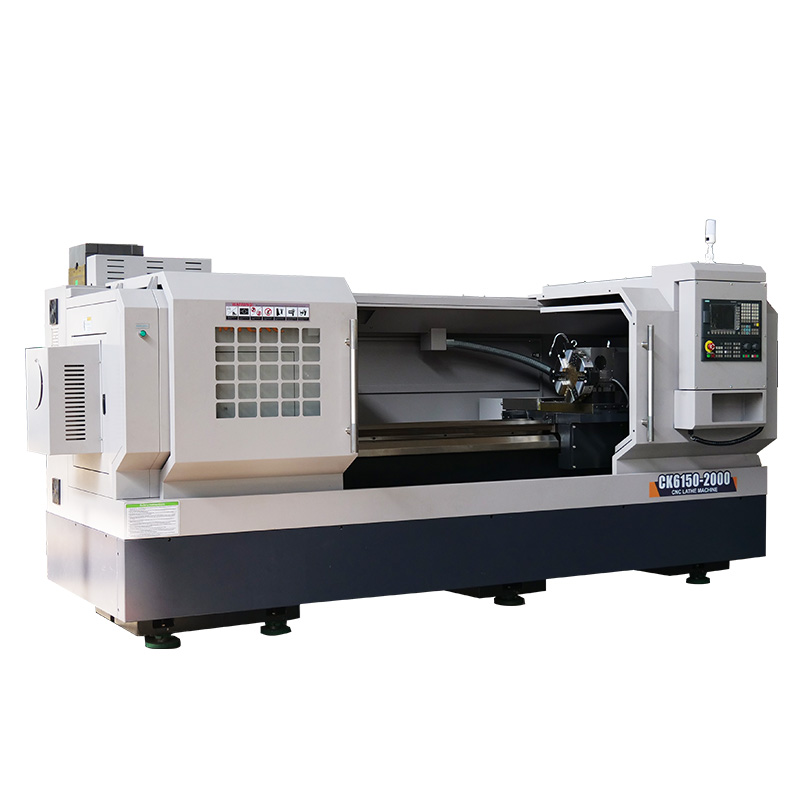

Utilizado principalmente para tornear superfícies cilíndricas internas e externas, superfícies finais, superfícies cónicas, superfícies arqueadas e roscas de eixos, etc., com alta eficiência e processamento preciso. O torno CNC de precisão WMTCNC CK6150 oferece um serviço perfeito com excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
|
|
|

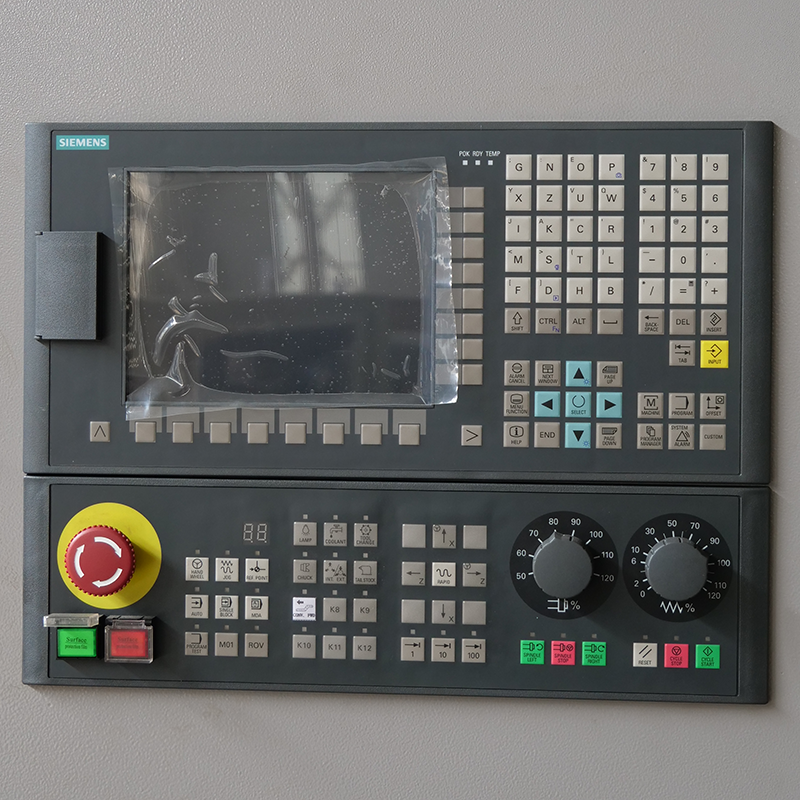

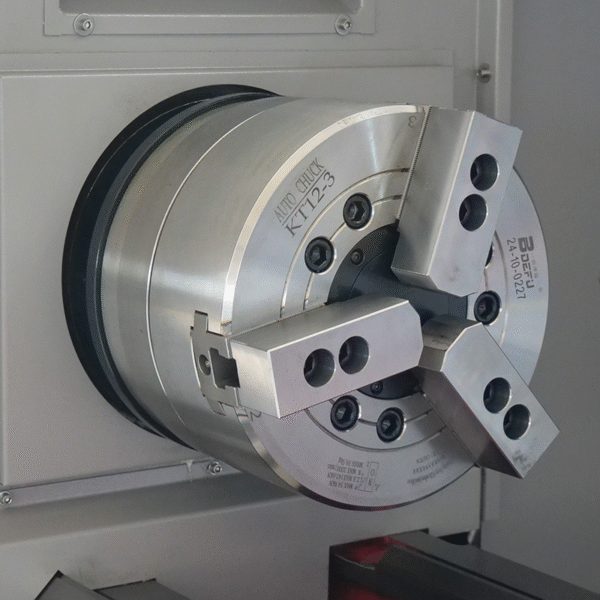

| Sistema Controlador CNC | Mandril de 3 Garras |
| Adota o sistema original GSK e um conjunto completo de sistema CNC, que é fácil de operar. Opcional: controlador CNC Siemens/Fanuc. | Mandril de precisão, centragem automática, grande amplitude de fixação, velocidade de fixação rápida |
 |
 |

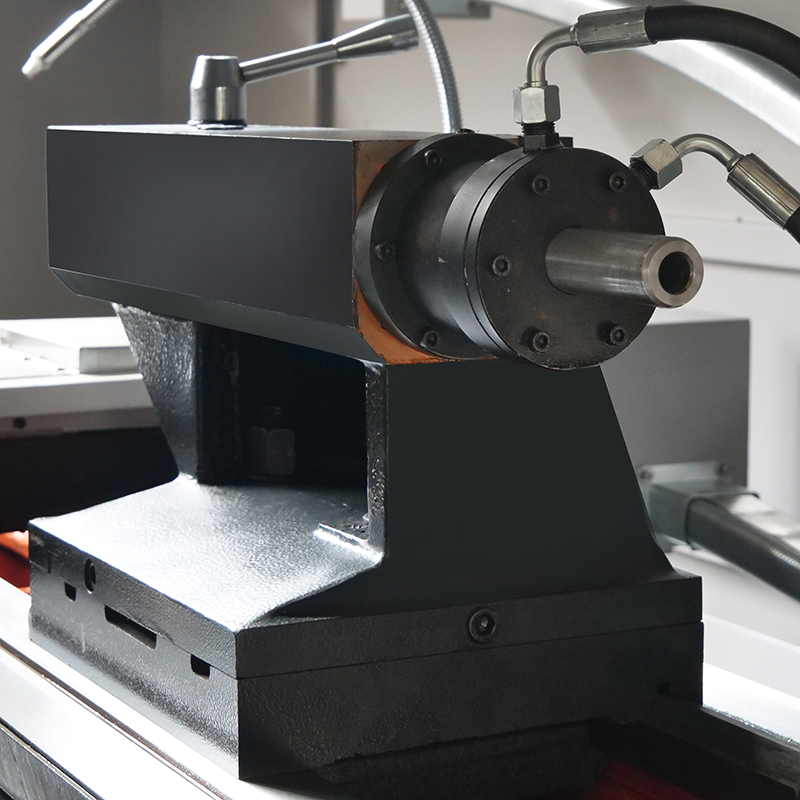

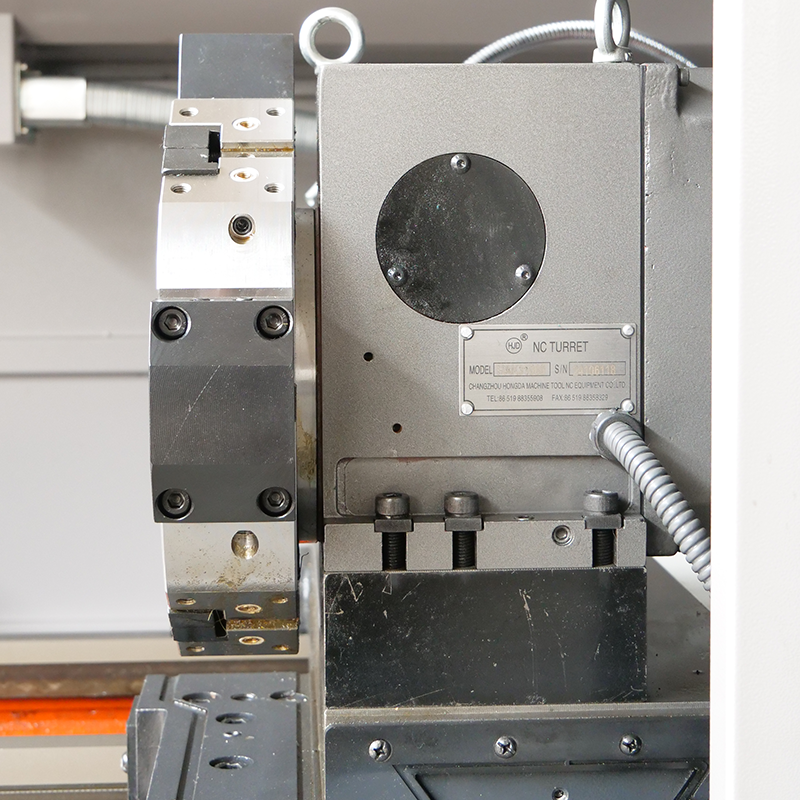

| Porta-ferramentas | Contraponto |
| Equipado com torre elétrica de 4 estações para serviços pesados, com posicionamento preciso e alta estabilidade. Torre elétrica opcional de 6 estações ou torre elétrica de 8 estações. | Padrão com contraponto manual. Opcional: contraponto hidráulico. |
 |
 |
| Guia da Base da Máquina | Armário Elétrico |
| Guia de alta frequência mais resistente e durável. | A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | CK6150 |
|---|---|
| Tamanho do mandril | 10” |
| Diâmetro máx. de oscilação sobre a cama | 500mm |
| Diâmetro máx. de oscilação sobre a corrediça | 280mm |
| Distância entre centros | 750/1000/1500/2000mm |
| Largura da base | 400mm |
| Gama de velocidades do fuso | 45-180/180-750/600-1600rpm |
| Diâmetro do furo passante | φ82mm |
| Nariz do fuso | A2-8 |
| Cone do fuso | φ90mm 1:20 |
| Curso do eixo X | 360mm |
| Curso do eixo Z | 1000/1500/2000/3000mm |
| Deslocação rápida do eixo X/Z | 4/6m/min |
| Tipo de torreta | Electric type |
| N.º de estações | 4, 6, 8 position |
| Secção máxima da ferramenta | 25×25mm |
| Diâmetro externo | φ95mm |
| Curso da fresa do cabeçote móvel | 150mm |
| Cone da fresa do cabeçote móvel | MT5 |
| Potência do motor do fuso | 7.5kw/11kw |
| Potência da bomba de refrigeração | 90w |
| Dimensão total (L×W×H) | 2200/2530/2530mm |
| Tamanho da embalagem (L×W×H) | 1900/3430/3040×1830/2250mm |
| G.W | 2900/3400/3600kg |
Caraterísticas Principais
- Caixa completa, operação segura e fácil.
- Base fundida de alta rigidez.
- Rolamento do eixo de alta precisão.
- Sistemas GSK, FANUC e Siemens como opções selecionáveis.
- Guias da base do torno automático CNC endurecidas industrialmente.
