Description

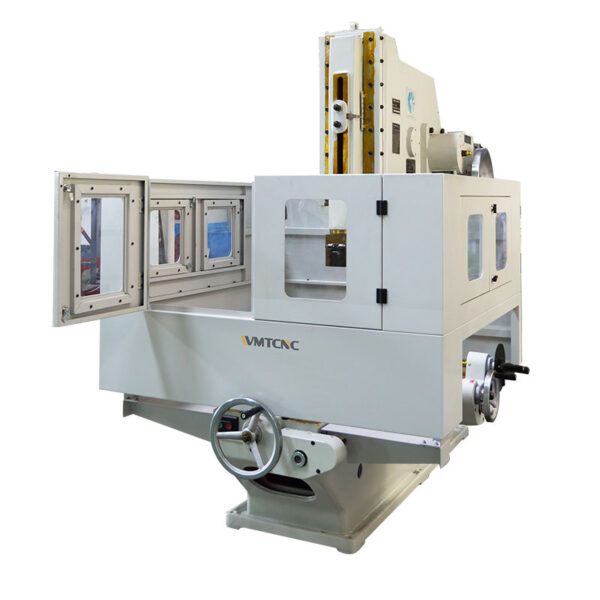

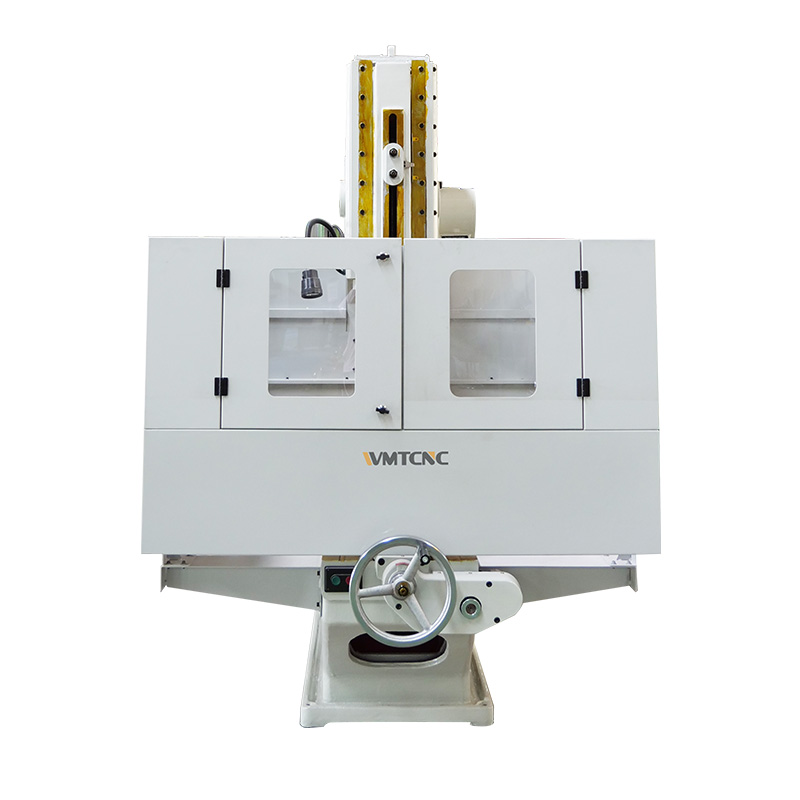

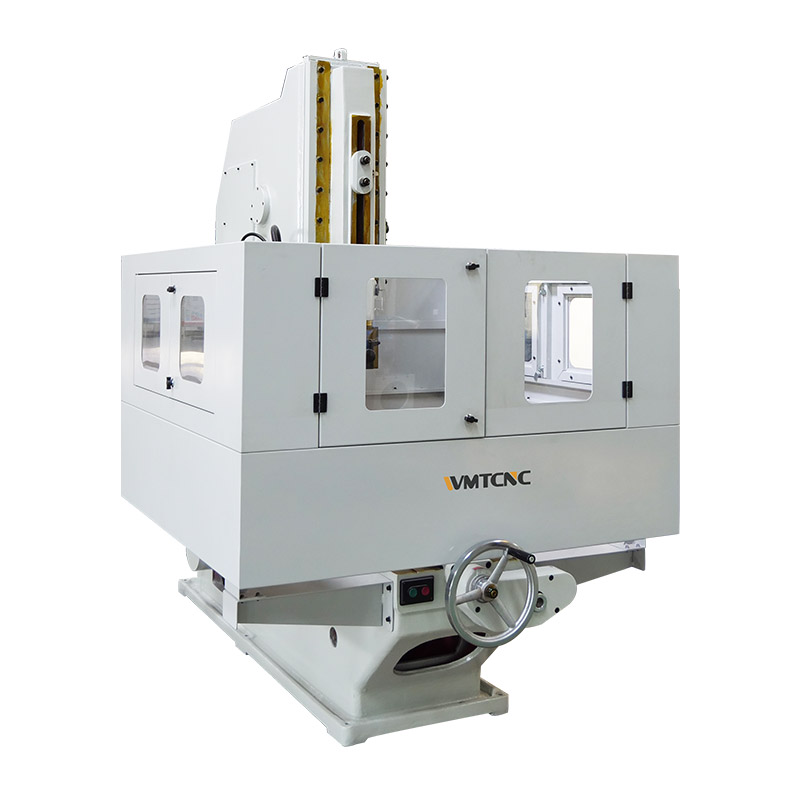

B5032 máquina de canalear de alta precisão adequada para usinagem de rasgo de chaveta, estria, furo cego e chaveta interna.
Especificações
| Especificações | B5032 |
| Comprimento máximo de corte (orifício interior interpolado de 360 mm) | 320mm |
| Diâmetro da mesa | 630mm |
| Número de movimentos alternativos por minuto do cilindro | 20, 32, 50, 80n/min |
| Curso de ajuste vertical do cilindro | 315mm |
| Tamanho máximo do perno (L×A) | 25×40mm |
| Ângulo de rotação da mesa | 360° |
| Deslocamento longitudinal máximo da mesa de trabalho (movimento mecânico/manual) | 480（620）mm |
| Deslocamento transversal máximo da mesa de trabalho (movimento mecânico/manual) | 480（560）mm |
| Peso máximo da peça de trabalho | 500kg |
| Força máxima de corte | 75000N |
| Superfície de trabalho até à extremidade inferior do carro | 490mm |
| Distância entre a superfície de apoio da fresa e a parede frontal da mesa | 600mm |
| Faixa de avanço mecânico vertical e horizontal da mesa de trabalho | 0.08-1.21mm |
| Gama de avanço mecânico rotativo da mesa de trabalho | 0.052-0.783° |
| Velocidade do motor principal | 960rpm |
| Potência do motor principal | 4kw |
| Dimensões totais (C×L×A) | 2180×1505×2285mm |
| Peso da máquina (aproximadamente) | 3500kg |
Caraterísticas Principais
- Associação de três eixos

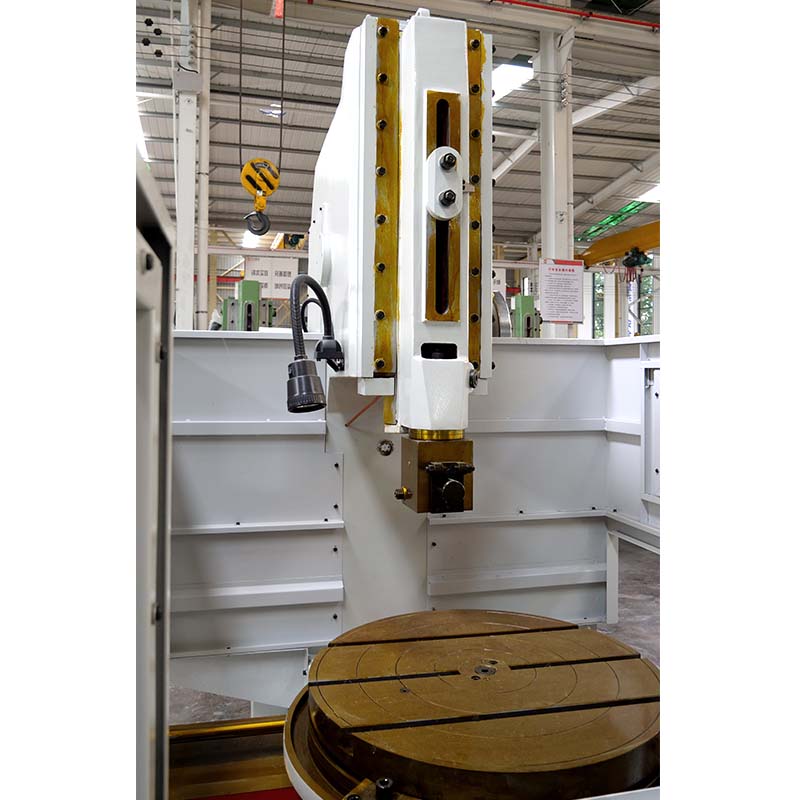

- O êmbolo se move verticalmente com o deslizador, e a peça de trabalho se move intermitentemente nas direções longitudinal, transversal e circunferencial para processamento.
- Sistema de configuração
- O sistema NC e o quarto eixo são configurados para realizar a função de parafuso da peça de trabalho especial, o que melhora muito a gama de aplicações e a eficiência de processamento da máquina-ferramenta.
- Adequado para o processamento de ranhuras e estrias em peças automotivas e plugues de aviação.
