Description

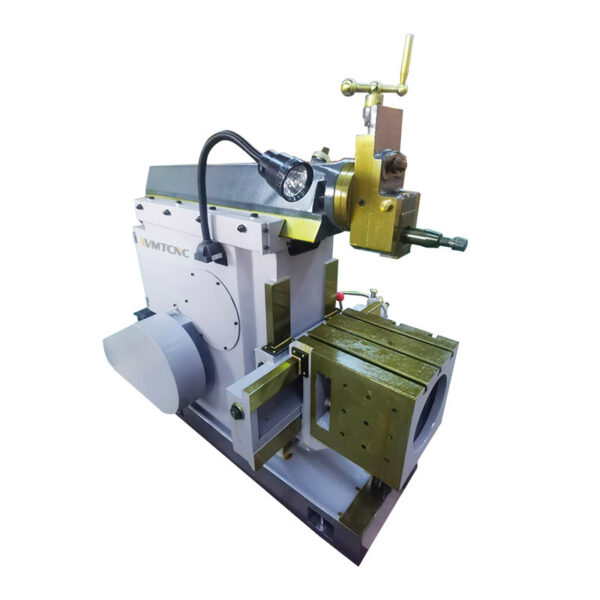

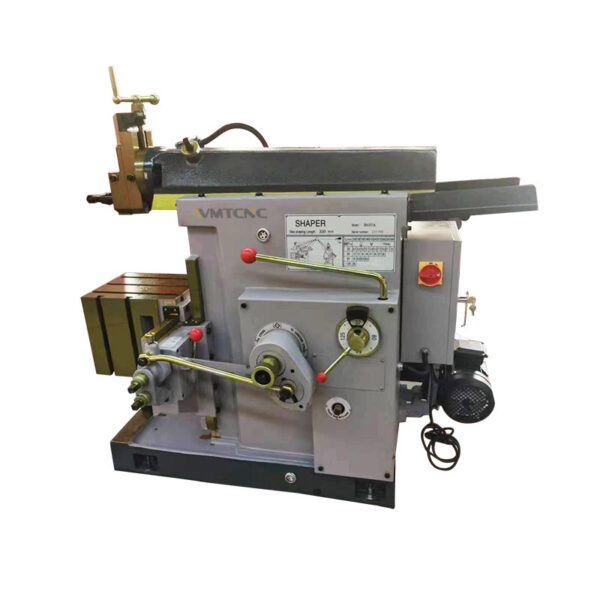

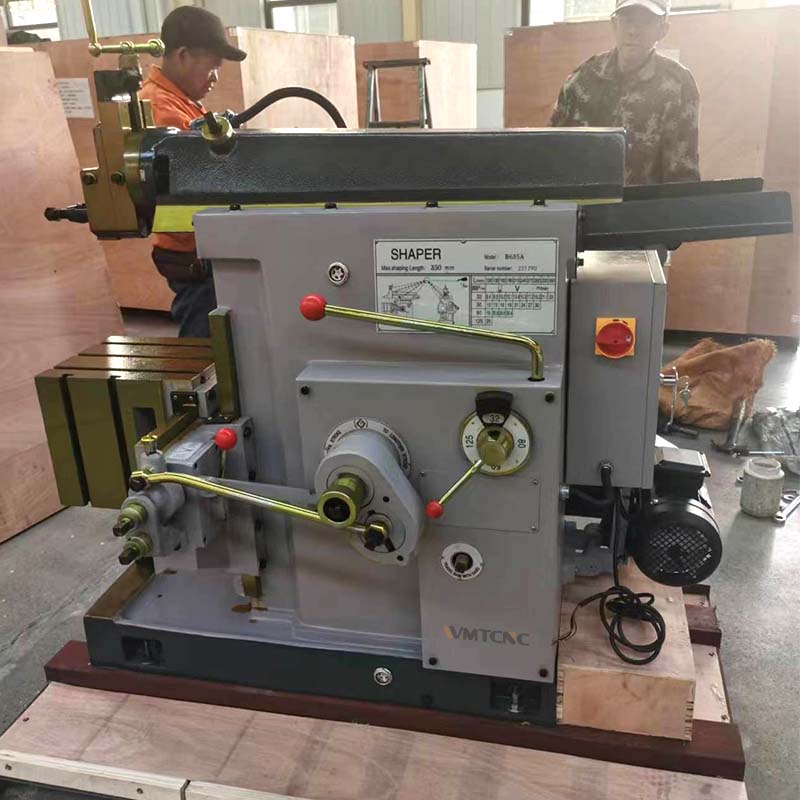

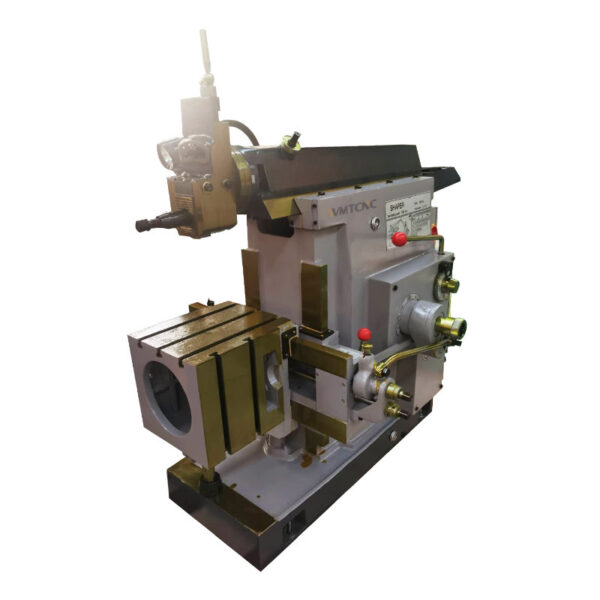

A plaina é usada principalmente para aplainar superfícies planas em peças pequenas e médias na produção em pequenos lotes ou unitária, formando superfícies e ranhuras.
Especificações
| Especificações | B635A |
|---|---|
| Comprimento máximo de aplainamento | 350mm |
| Distância máxima da base do carneiro à mesa de trabalho | 330mm |
| Deslocamento transversal | 400mm |
| Deslocamento vertical | 270mm |
| Deslocamento do suporte da ferramenta | 110mm |
| Tempos de reciprocidade do carneiro | 32/50/80/125 (por minuto) |
| Potência do motor principal | 1.5kW |
| Tamanho máximo da ferramenta (largura × espessura) | 20×30mm |
| Tamanho das ranhuras em T (N × L × P) | 14mm |
| Ângulo de rotação | ±90° (sem torno), ±55° (com torno) |
| Tamanho da bancada | 350×300mm |
| Tamanho total (C × L × A) | 1530×930×1370mm |
| Tamanho da embalagem (C × L × A) | 1500×1000×1500mm |
| Peso da máquina-ferramenta | 1100/1250kg |
Caraterísticas Principais
- O banco da plaina pode girar o ângulo da mesa com um mecanismo de movimento horizontal e de elevação, permitindo o planejamento de superfícies inclinadas, ampliando assim o escopo de uso.
- O sistema de avanço da plaina utiliza um mecanismo de came para ajustar a taxa de avanço, sendo muito conveniente alterar a velocidade de alimentação.
- A plaina é equipada com dispositivos de segurança contra sobrecarga do sistema de corte. Caso ocorra operação descuidada, influências externas ou sobrecarga de corte, o sistema mudará para deslizamento automático, sem danificar a máquina.
- O intervalo entre o cabeçote móvel e o trilho da base, a engrenagem de velocidade e a superfície guia principal de deslizamento são lubrificados por uma bomba que injeta óleo.
- A plaina é equipada com uma embreagem e um dispositivo de freio. Assim, não é necessário desligar a alimentação elétrica ao trocar a velocidade, iniciar ou parar a máquina.
