Description

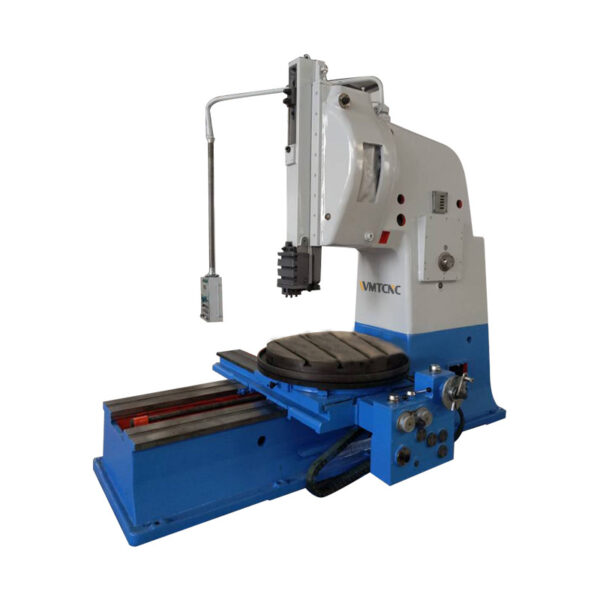

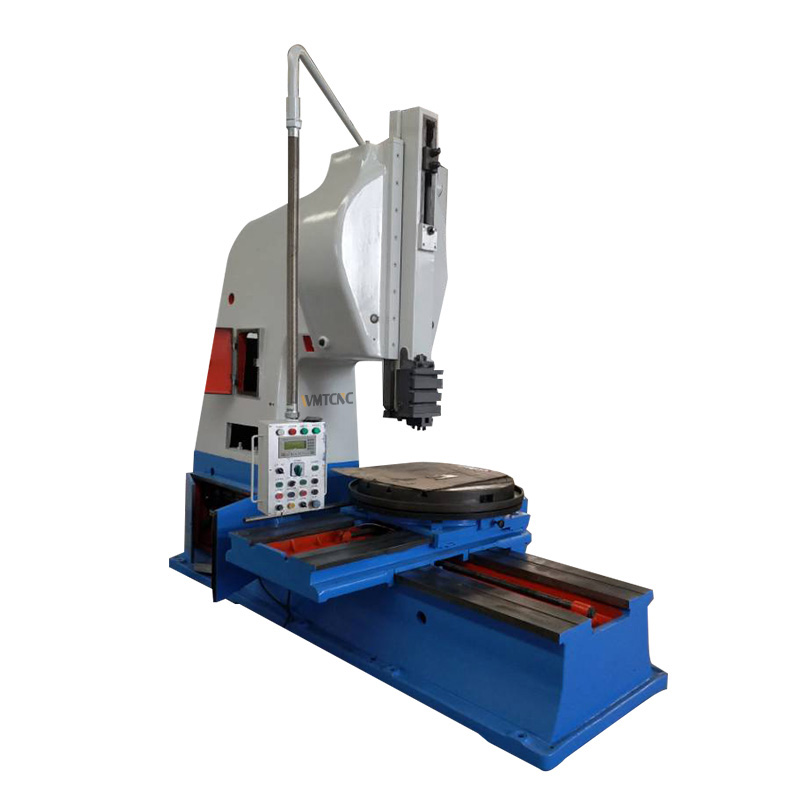

A máquina de canalear automática é um equipamento altamente versátil, projetado para cortes de precisão em superfícies planas, contornos, ranhuras e chavetas em uma ampla variedade de peças. É especialmente adequada para usinagem de superfícies internas de peças complexas que exigem alto nível de precisão e perfis detalhados.
Esta máquina utiliza um movimento vertical alternado da ferramenta de corte, permitindo produzir cortes limpos e consistentes tanto em superfícies planas quanto irregulares. Os operadores podem facilmente ajustar o comprimento do curso e a profundidade de corte de acordo com os requisitos específicos de cada projeto, tornando-a ideal para criar ranhuras, engrenagens internas, chavetas e perfis moldados.
Graças à sua estrutura robusta e às capacidades avançadas de controle, a máquina de canalear mantém excelente estabilidade durante a operação, mesmo ao trabalhar com componentes grandes ou pesados. Os recursos de ajuste em tempo real permitem a modificação contínua dos parâmetros de usinagem sem a necessidade de parar a máquina, o que melhora significativamente a eficiência operacional e a produtividade.
Especificações
| Especificações | BC5050 |
| Comprimento máximo de inserção do carneiro (orifício interior interpolado de 530 mm) | 500mm |
| Diâmetro da mesa | 1000mm |
| Distância máxima de movimento lateral da mesa | 660mm |
| Distância máxima de movimento longitudinal da mesa | 1000mm |
| Carga máxima da bancada | 2000kg |
| Distância da superfície da mesa à extremidade inferior do carro | 740mm |
| Distância da superfície de suporte da ferramenta à parede frontal da mesa | 990mm |
| Distância de ajuste do carneiro | 430mm |
| Ângulo de inclinação do carneiro (direção esquerda e direita) | ±10° |
| Número de movimentos alternados do carneiro (minutos) | 9, 12.5, 18, 25, 36, 50 r.p.m |
| Avanço vertical e horizontal da mesa | 0.10–1.20 mm/per |
| Avanço rotativo da mesa | 3’–36′ deg/per |
| Força máxima de corte | 16000N |
| Potência do motor de acionamento principal | 7.5kW / 1400 r.p.m |
| Servomotor de alimentação | 4.0kW |
| Motor de ajuste da posição do carneiro | 0.125kW / 2800 r.p.m |
| Peso líquido da máquina (aproximadamente) | 10.3T |
| Dimensões da estrutura da máquina-ferramenta (C × L × A) | 3480×2085×3307mm |
| Tamanho do pacote dividido | 3680/2260/1200, 2250/1100/2250mm |
| Largura da ranhura em T do mandril da ferramenta | 22H11mm |
| Largura da ranhura em T central da bancada | 22H11mm |
| Motor de ajuste da posição do carneiro | / |
Caraterísticas Principais
- A máquina adota um mecanismo de dupla manivela e a mesa móvel estável utiliza um sistema PLC avançado. Este sistema de avanço é composto por um sistema de controle digital e um sistema de motor de alimentação.
- A mesa de trabalho com posicionamento rotativo móvel oferece conveniência para processar múltiplas chavetas simultaneamente, com alimentação contínua sem polaridade. Os parâmetros de alimentação em tempo real são exibidos em um visor de texto.
- Quando a máquina-ferramenta é utilizada por longos períodos, ocorre um desgaste acentuado no sistema. Nesse caso, profissionais especializados podem realizar compensações de erro por meio do sistema de controle, garantindo a precisão.
