Description

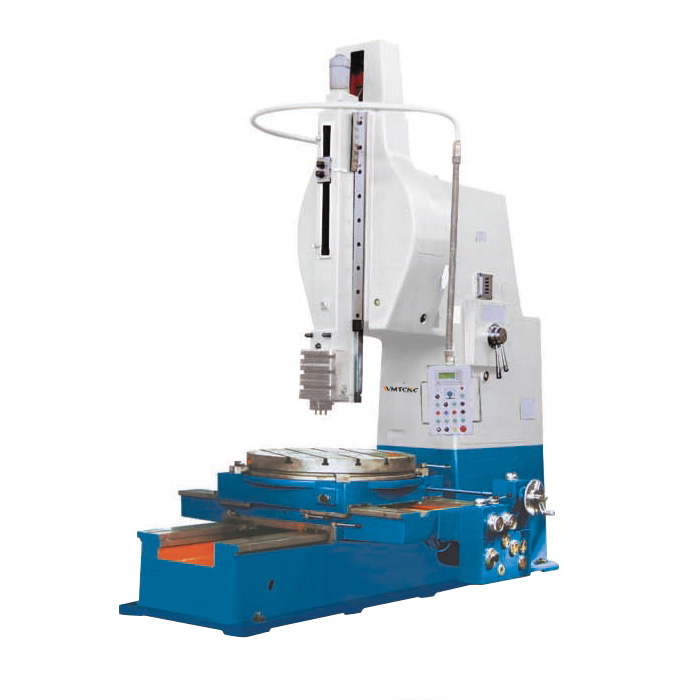

A máquina de canalear para metal é uma ferramenta altamente eficiente, projetada para cortar superfícies planas, contornos, ranhuras e chavetas em uma variedade de peças. Além disso, oferece usinagem de precisão para geometrias simples e complexas, tornando-a adequada para indústrias como fabricação automotiva, produção de máquinas pesadas e fabricação de moldes.
Além disso, esta máquina de canalear para metal utiliza um mecanismo robusto de dupla manivela para garantir um movimento suave e estável do cabeçote durante as operações de corte. O design mecânico, portanto, melhora a estabilidade operacional, aumenta a precisão do corte e prolonga a vida útil da máquina mesmo sob cargas de trabalho intensas.
Especificações
| Especificações | BC5063 |
| Comprimento máximo de inserção do carneiro (orifício interior interpolado de 530 mm) | 630mm |
| Diâmetro da mesa | 1120mm |
| Distância máxima de movimento lateral da mesa | 1000mm |
| Distância máxima de movimento longitudinal da mesa | 700mm |
| Carga máxima da bancada | 2000kg |
| Distância da superfície da mesa à extremidade inferior do carro | 800mm |
| Distância da superfície de suporte da ferramenta à parede frontal da mesa | 1120mm |
| Distância de ajuste do carneiro | |
| Ângulo de inclinação do carneiro (direção esquerda e direita) | ±10° |
| Número de movimentos alternados do carneiro (minutos) | 8, 12, 20, 30 r.p.m |
| Avanço vertical e horizontal da mesa | 0.10–1.20 mm/per |
| Avanço rotativo da mesa | 3’–39′ deg/per |
| Força máxima de corte | 20000N |
| Potência do motor de acionamento principal | 11kW |
| Servomotor de alimentação | 4.0kW |
| Motor de ajuste da posição do carneiro | |
| Peso líquido da máquina (aproximadamente) | 11T |
| Dimensões da estrutura da máquina-ferramenta (C × L × A) | 3580×2390×3660mm |
| Tamanho do pacote dividido | 3780/2560/1300、2350/1200/2500mm |
| Largura da ranhura em T do mandril da ferramenta | 22H11mm |
| Largura da ranhura em T central da bancada | 22H11mm |
| Motor de ajuste da posição do carneiro | 0.55kW / 1400r.p.m |
Caraterísticas Principais
- Mesa de trabalho com posicionamento rotativo móvel, ideal para o processamento de múltiplas chavetas, oferecendo conveniência e avanço contínuo sem polaridade. Os parâmetros de avanço em tempo real são exibidos em uma tela de texto.
- Quando a máquina-ferramenta é utilizada por longos períodos, ocorre desgaste acentuado no sistema. Nesses casos, profissionais podem realizar compensações de erro através do sistema de controle para garantir a precisão.
