Description

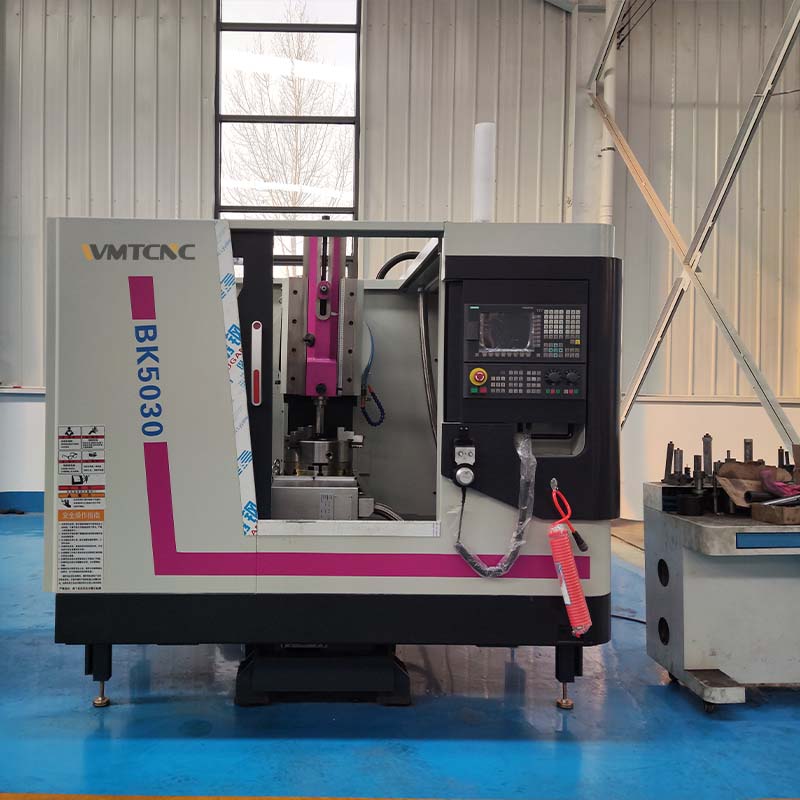

A máquina de canalear CNC BK5030 é uma ferramenta altamente versátil e eficiente, projetada para o processamento preciso de estrias de chavetas e chavetas internas em furos cegos. Seu design avançado e estrutura robusta a tornam especialmente adequada para tarefas de usinagem exigentes que requerem alta precisão e consistência.

Esta máquina é amplamente utilizada na fabricação de componentes de máquinas e peças automotivas, onde o canal interno preciso é essencial para o desempenho e a confiabilidade do produto. Sua capacidade de lidar com estruturas internas complexas com elevada precisão a tornou uma ferramenta indispensável nos ambientes modernos de fabricação.

Detalles de la Máquina

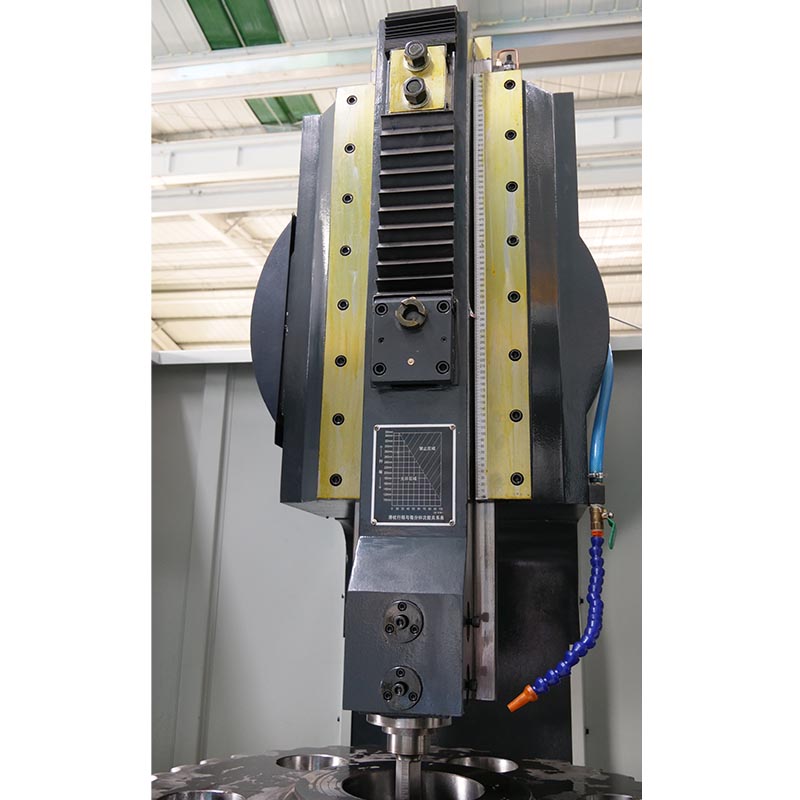

CABEÇOTE DESLIZANTE	SISTEMA DE CONTROLE CNC
Pode realizar ranhuras automaticamente, com avanço automático e retração automática das ferramentas.	O sistema de controle CNC garante uma operação intuitiva e fácil de usar, precisão em tempo real, ciclos eficientes, compensação de rigidez e desempenho estável e confiável de alta precisão.

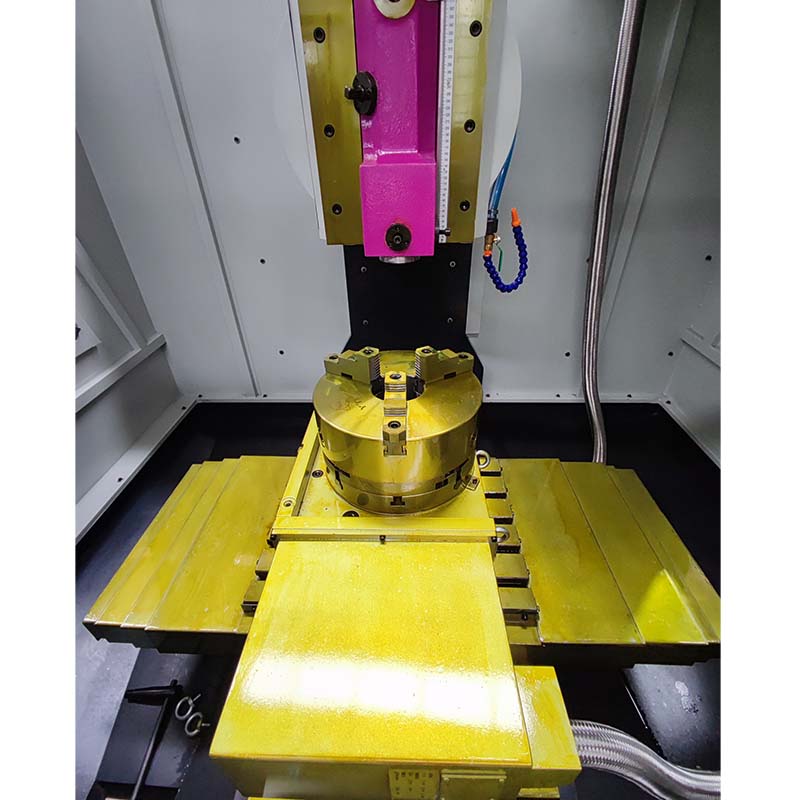

MESA DE TRABALHO	QUARTO EIXO
Guia de têmpera por ultra-som, retificação de precisão e raspagem.	Configuração opcional. Os clientes podem escolher entre mesa giratória CNC ou cabeçote divisor.

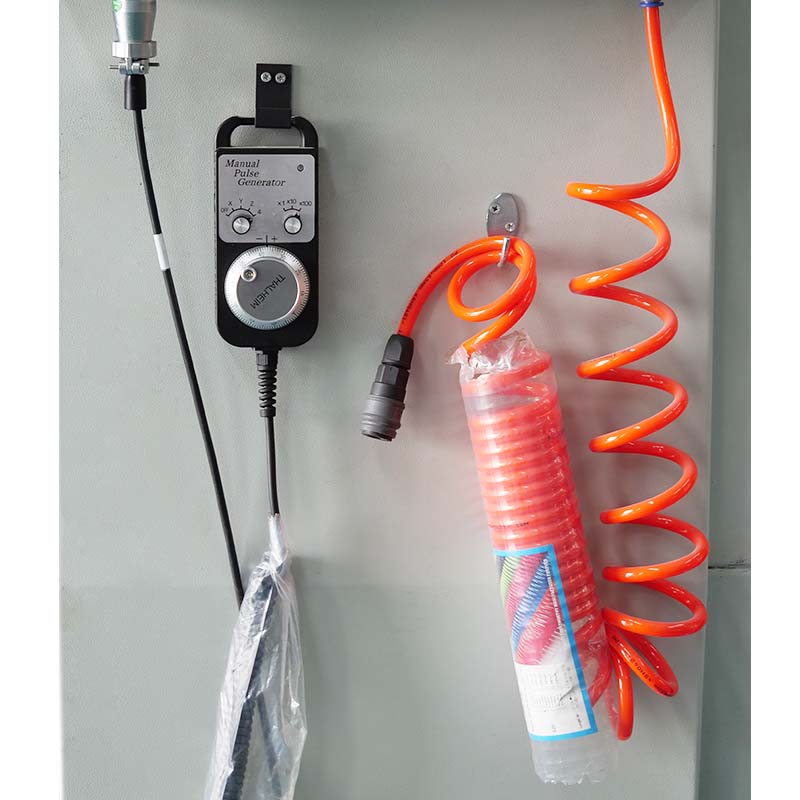

COMPONENTE PNEUMÁTICO E SISTEMA DE LUBRIFICAÇÃO	VOLANTE ELÉTRICO (MPG)
A troca automática de ferramentas, a fixação da peça e outras funções podem ser realizadas para reduzir o tempo de usinagem. A lubrificação centralizada garante um funcionamento eficiente da máquina a longo prazo.	Utilizado para definição da origem do trabalho mecânico CNC do tipo didático, ajuste fino de passos e inserção de interrupções, etc.

Especificações

Especificações	BK5030
Comprimento máximo do cilindro	300mm
Curso de ajuste do cilindro	300mm
Número de movimentos do cilindro	30~150n/min
Tamanho da mesa de trabalho	550×405mm
Deslocamento da mesa (X/Y)	250×300mm
Distância entre o eixo do furo de suporte da fresa e a parte frontal da coluna	505mm
Distância entre a superfície de suporte da fresa e a mesa	540（690）mm
Binário do motor no eixo X	6n.m
Binário do motor no eixo Y	6n.m
Velocidade rápida – X	X: 5m/min
Velocidade rápida – Y	Y: 5m/min
Fuso de esferas (X)	FFZD3205-3/P4
Fuso de esferas (Y)	FFZD3205-3/P4
Potência do motor principal	3.7kw
Tamanho da embalagem (C x L x A)	2300x2200x2300mm
Peso da máquina (aproximadamente)	2800kg

Caraterísticas Principais

• Transmissão por correia síncrona, baixo nível de ruído, alta potência de transmissão
• Motor principal: motor de acionamento servo
• Fuso de esfera do eixo Y: porca dupla com pré-carga
• Perpendicularidade entre os eixos Z/Y ≦ 0,02 mm

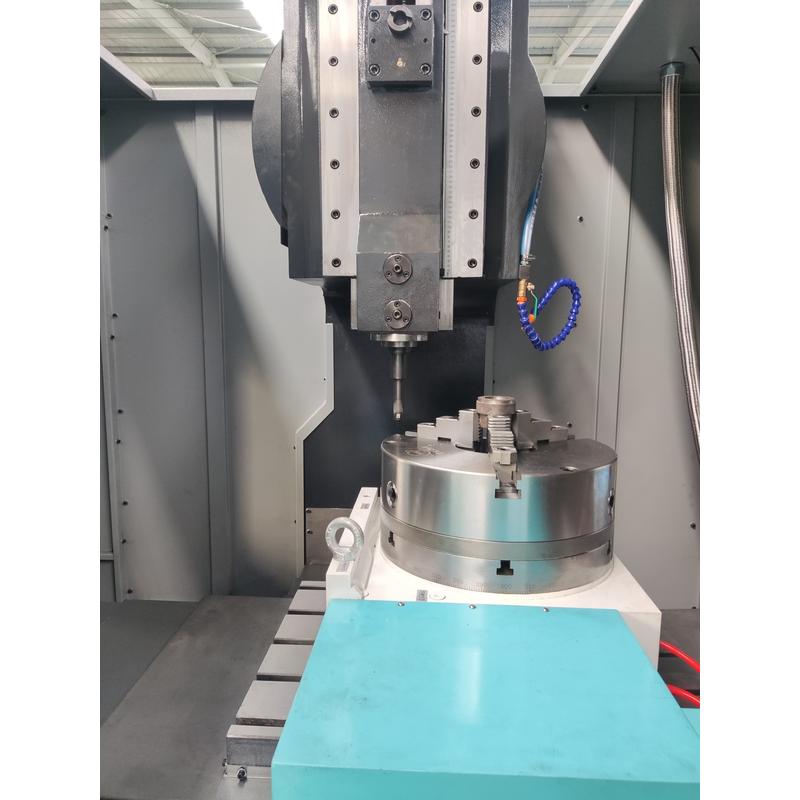

• Configuração opcional: mesa rotativa CNC (com castanha)
• Proteção totalmente fechada
