Description

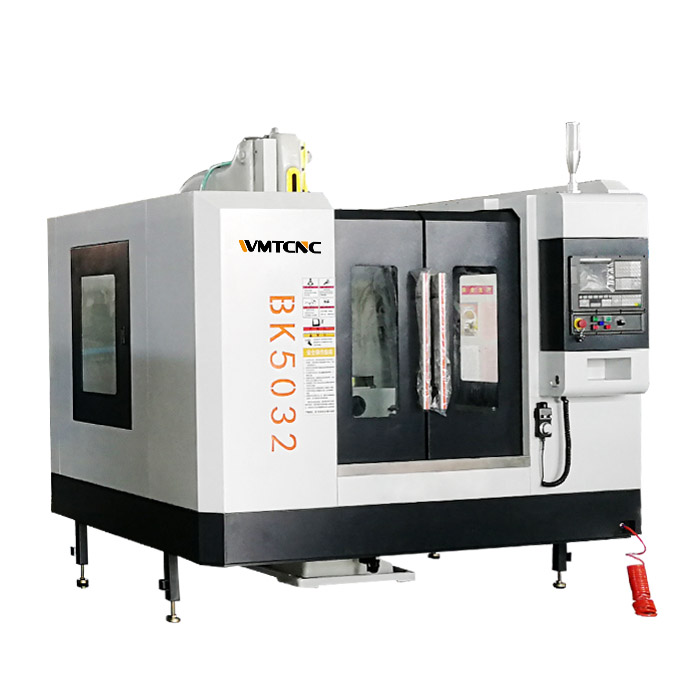

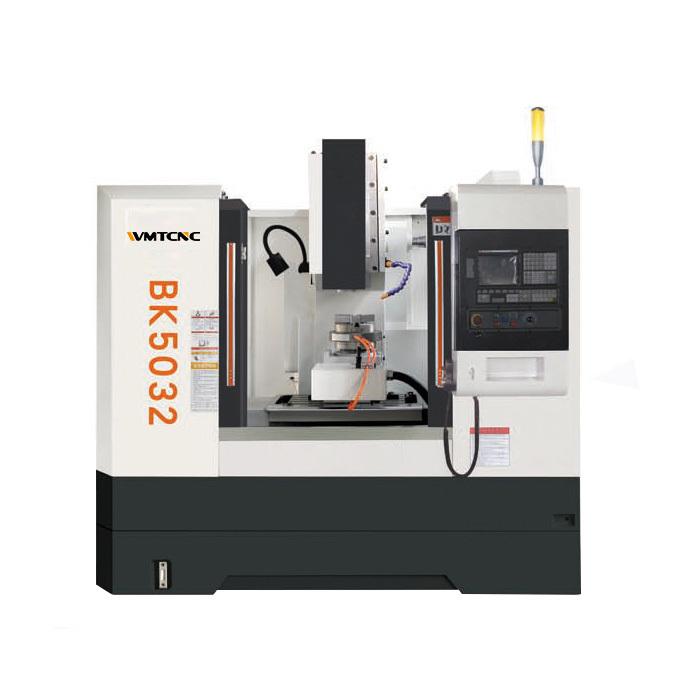

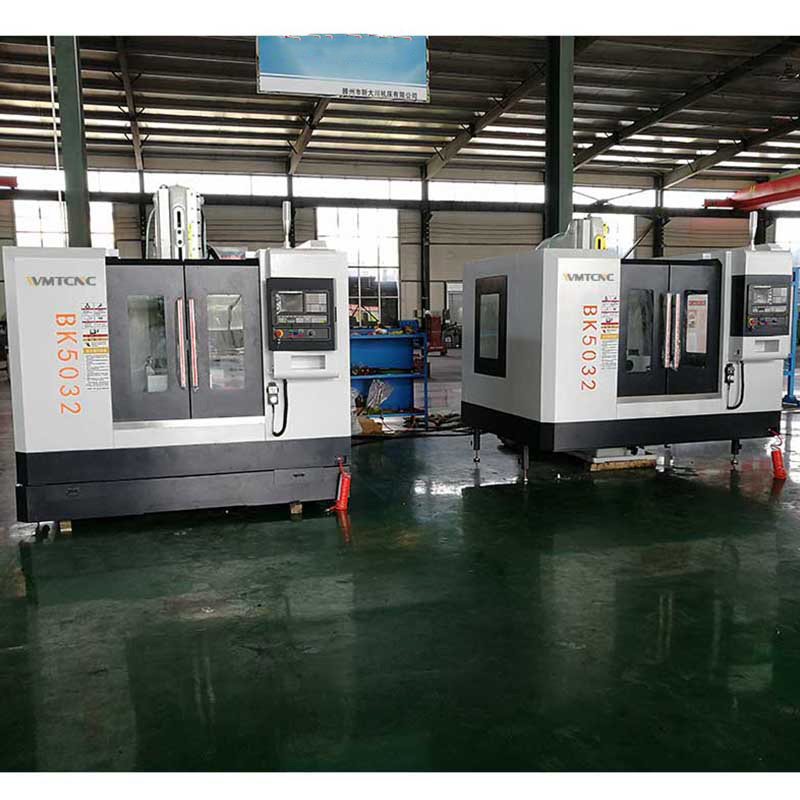

A Máquina de Canalear CNC BK5032 é especialmente projetada para o processamento preciso de chavetas e chavetas internas em furos cegos. Com sua estrutura robusta e avançado sistema de controle CNC, esta máquina oferece excelente estabilidade e precisão, sendo uma escolha ideal para indústrias que exigem usinagem interna complexa.

BK5032 é particularmente popular na fabricação de componentes de máquinas e peças automotivas, onde a precisão das características internas desempenha um papel crucial para garantir a confiabilidade e o desempenho do produto. Sua capacidade de processar geometrias internas complexas com alta consistência a tornou uma solução preferida na produção de máquinas-ferramenta e na fabricação de veículos.

Detalles de la Máquina

CABEÇOTE DESLIZANTE	SISTEMA DE CONTROLE CNC
Pode realizar ranhuras automaticamente, com avanço automático e retração automática das ferramentas.	O sistema de controle CNC garante uma operação intuitiva e fácil de usar, precisão em tempo real, ciclos eficientes, compensação de rigidez e desempenho estável e confiável de alta precisão.

MESA DE TRABALHO	QUARTO EIXO
Guia de têmpera por ultra-som, retificação de precisão e raspagem.	Configuração opcional. Os clientes podem escolher entre mesa giratória CNC ou cabeçote divisor.

COMPONENTE PNEUMÁTICO E SISTEMA DE LUBRIFICAÇÃO	VOLANTE ELÉTRICO (MPG)
A troca automática de ferramentas, a fixação da peça e outras funções podem ser realizadas para reduzir o tempo de usinagem. A lubrificação centralizada garante um funcionamento eficiente da máquina a longo prazo.	Utilizado para definição da origem do trabalho mecânico CNC do tipo didático, ajuste fino de passos e inserção de interrupções, etc.

Especificações

Descrição	BK5032
Comprimento máximo do cilindro	320mm
Curso de ajuste do cilindro	315mm
Número de movimentos do cilindro	20~80n/min
Tamanho da mesa de trabalho	800×610mm
Deslocamento da mesa (X/Y)	350×400mm
Distância entre o eixo do furo de suporte da fresa e a parte frontal da coluna	600mm
Distância entre a superfície de suporte da fresa e a mesa	540mm
Binário do motor no eixo X	7.7N.m
Binário do motor no eixo Y	7.7N.m
Velocidade rápida – X	X: 5m/min
Velocidade rápida – Y	Y: 5m/min
Fuso de esferas (X)	FFZD3205-3/P4
Fuso de esferas (Y)	FFZD3205-3/P4
Potência do motor principal	4kw
Tamanho da embalagem (C x L x A)	2800x2400x2500mm
Peso da máquina (aproximadamente)	3700kg

Caraterísticas Principais

• Transmissão por correia síncrona, baixo nível de ruído, alta potência de transmissão
• Motor principal: motor de acionamento servo
• Fuso de esfera do eixo Y: porca dupla com pré-carga
• Perpendicularidade entre os eixos Z/Y ≦ 0,02 mm
• Configuração opcional: mesa rotativa CNC (com castanha)
• Proteção totalmente fechada
