Pode realizar ranhuras automaticamente, com avanço automático e retração automática das ferramentas.
O sistema de controle CNC garante uma operação intuitiva e fácil de usar, precisão em tempo real, ciclos eficientes, compensação de rigidez e desempenho estável e confiável de alta precisão.
MESA DE TRABALHO

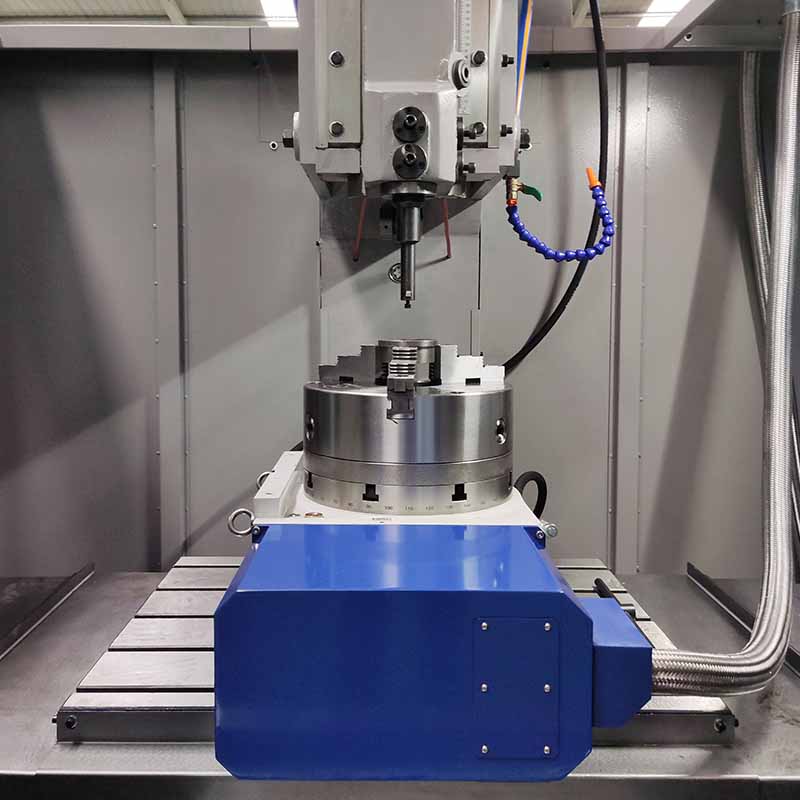

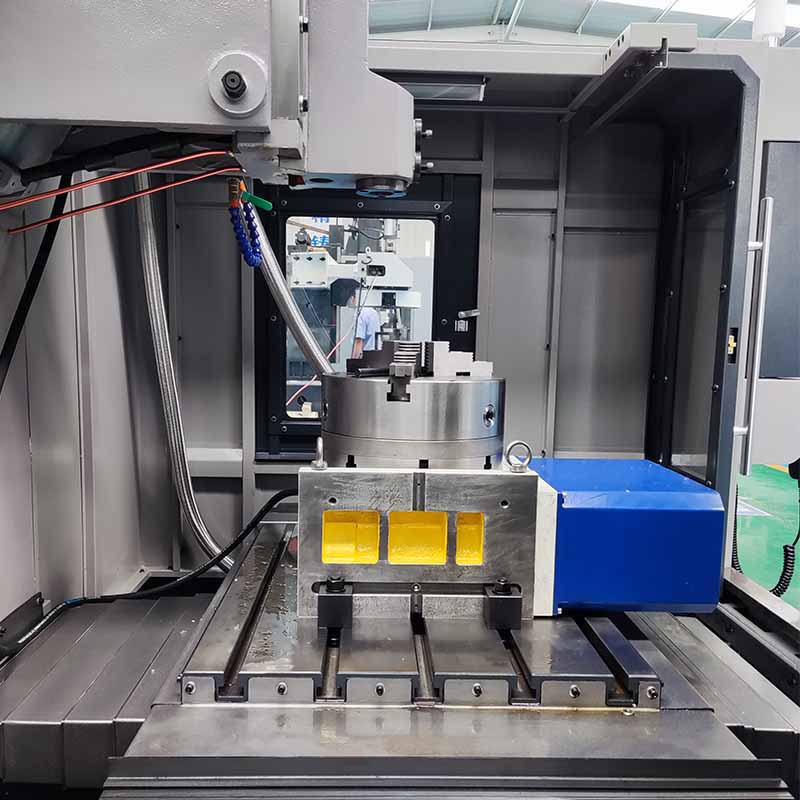

QUARTO EIXO
Guia de têmpera por ultra-som, retificação de precisão e raspagem.
Configuração opcional. Os clientes podem escolher entre mesa giratória CNC ou cabeçote divisor.
COMPONENTE PNEUMÁTICO E SISTEMA DE LUBRIFICAÇÃO
VOLANTE ELÉTRICO (MPG)
A troca automática de ferramentas, a fixação da peça e outras funções podem ser realizadas para reduzir o tempo de usinagem. A lubrificação centralizada garante um funcionamento eficiente da máquina a longo prazo.
Utilizado para definição da origem do trabalho mecânico CNC do tipo didático, ajuste fino de passos e inserção de interrupções, etc.
Especificações
Especificações
BK5040
Comprimento máximo do cilindro
400mm
Curso de ajuste do cilindro
315mm
Número de movimentos do cilindro
20~80n/min
Tamanho da mesa de trabalho
800×610mm
Deslocamento da mesa (X/Y)
350×400mm
Distância entre o eixo do furo de suporte da fresa e a parte frontal da coluna
600mm
Distância entre a superfície de suporte da fresa e a mesa
620mm
Binário do motor no eixo X
7.7N.m
Binário do motor no eixo Y
7.7N.m
Velocidade rápida – X
X: 5m/min
Velocidade rápida – Y
Y: 5m/min
Fuso de esferas (X)
FFZD3205-3/P4
Fuso de esferas (Y)
FFZD3205-3/P4
Potência do motor principal
4kw
Tamanho da embalagem (C x L x A)
2800x2400x2500mm
Peso da máquina (aproximadamente)
3700kg
Caraterísticas Principais
A máquina de calibrar é controlada pelo sistema numérico KND1000M-C, equipada com comando manual externo.
O modo de transmissão é por correia síncrona, com baixo nível de ruído e grande potência de transmissão.
O motor principal de corte é um servo motor.
O tipo de porca do fuso do eixo Y adota porca dupla pré-carregada.
A perpendicularidade do eixo Z em relação ao eixo Y é ≦0,02 mm.
