Description

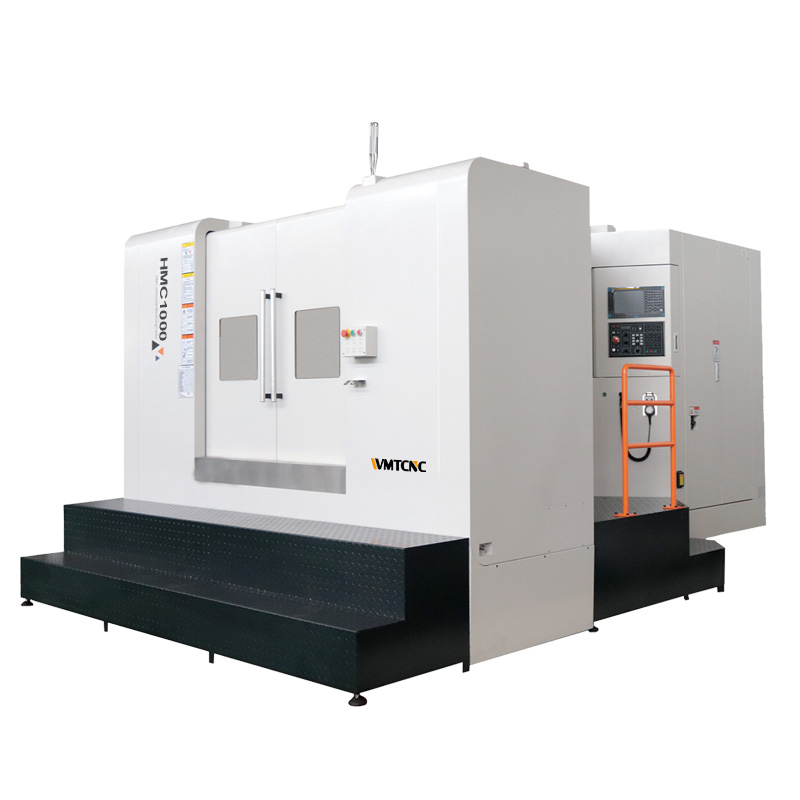

A HMC1000 é uma máquina CNC de posição única com base tipo T invertido, troca rotativa de mesa, controlo FANUC, troca automática de mesa, indexação automática da mesa giratória, velocidade contínua do fuso e outras funções avançadas. Pode ser feito o corte de interpolação reto, diagonal e circular, fresagem completa, mandrilagem, perfuração, expansão, dobradiça, roscagem e outros processos para obter um processamento de quatro lados. Para indústrias automóvel, aeroespacial, mineração metalúrgica, fabrico de máquinas-ferramentas e outras indústrias de peças de caixa e peças complexas do processamento. As máquinas-ferramentas com alta eficiência, alta precisão, alta rigidez e assim por diante, são a empresa para melhorar a eficiência do trabalho e melhorar o processamento flexível de peças de equipamento eficientes, peças grandes e médias no processamento do equipamento ideal.
Detalhes da máquina
 |
 |
| Estrutura principal do corpo da máquina | Fuso |
| ┻’forma e estrutura móvel da coluna para proporcionar uma elevada rigidez e velocidade de deslocação. | Potência do motor do fuso: 15/18,5 kW Velocidade do fuso: 6000rpm Binário: 143 Nm |
 |
 |
| Revista de ferramentas | Rolamentos |
| O carregador de ferramentas tipo braço BT50 de 24 posições é fabricado pela OKADA e POJU, fabricantes profissionais de ferramentas em Taiwan. | Rolamentos de marca standard JAPAN e GERMANY para todos os parafusos de esferas |
 |
 |
| Parafuso de esferas e guia linear da marca Top TAIWAN | Três transportadores automáticos de aparas |
| Parafusos de esferas retificados nível C3 com porcas duplas Diâmetro do parafuso × passo: 40×12 / 40×12 / 50×12 Carris lineares tipo rolo para três eixos Quantidade de blocos de carga deslizante: 4 / 4 / 4 |
Dois transportadores do tipo parafuso movem os aparas do interior da máquina para o transportador externo do tipo corrente. O transportador externo transfere os aparas para o tanque de aparas. Todo o processo é suave e de alta eficiência para limpar os aparas, reduzir o calor e evitar distorções térmicas. |
Especificación Del Centro De Mecanizado Horizontal HMC1000
| Especificación | HMC1000 |
| Mesa de trabajo | |
| Tamaño de la mesa de trabajo (An. × L.) | 1000×1000mm |
| Tipo de sujeción de la pieza de trabajo | 24×M16 |
| Tiempo de cambio de las mesas de trabajo | / |
| Diámetro rotatorio de la pieza de trabajo | 1750mm |
| Recorrido | |
| Eje X/Y/Z | 1600/1000/1000mm |
| Distancia del husillo a la superficie de la mesa | 120-1120mm |
| Distancia de la mesa a la punta del husillo | 200-1200mm |
| Husillo | |
| Conicidad del orificio del husillo | BT50 |
| Rango de velocidad del husillo | 6000rpm |
| Tipo de accionamiento (husillo) | Belt type |
| Potencia del husillo | 15/18.5kw |
| Avance | |
| Velocidad de avance rápido del eje X/Y/Z | 24/24/24m/min |
| Velocidad de avance rápido del eje B | 10m/min |
| Almacén de herramientas | |
| Modelo de almacén de herramientas | Manipulador |
| Capacidad | 24T |
| Peso máximo de las herramientas | 15kg |
| Longitud máxima de las herramientas | 300mm |
| Tiempo de cambio de herramienta | 5.5s |
| Precisión (estándar nacional) | |
| Precisión de posicionamiento (X/Y/Z) | ±0.012mm |
| Precisión de reposicionamiento (X/Y/Z) | ±0.008mm |
| Precisión de división del eje B | 12’’ |
| Precisión de redivisión del eje B | 6’’ |
| Tamaño de la máquina | |
| L. × An. × Al. | 5600x4075x3180mm |
| Carga máxima de la mesa de trabajo | 1500kg |
| Peso de la máquina | 18000kg |
Características principales:
- Capacidade de fresagem de alta precisão para geometrias complexas.
- Maior velocidade e aceleração do fuso para uma remoção eficiente de material.
Os permutadores de paletes integrados garantem uma produção contínua com um tempo de inatividade mínimo. - Sistemas de magazine de ferramentas versáteis para trocas rápidas de ferramentas e adaptação a diversas tarefas de maquinação.
- Capacidade multieixo para maquinação simultânea de múltiplas superfícies.
- Adequado para indústrias como a aeroespacial, automóvel e de fabrico de moldes devido à capacidade de maquinar peças grandes e pesadas de forma fiável e precisa.
