Description

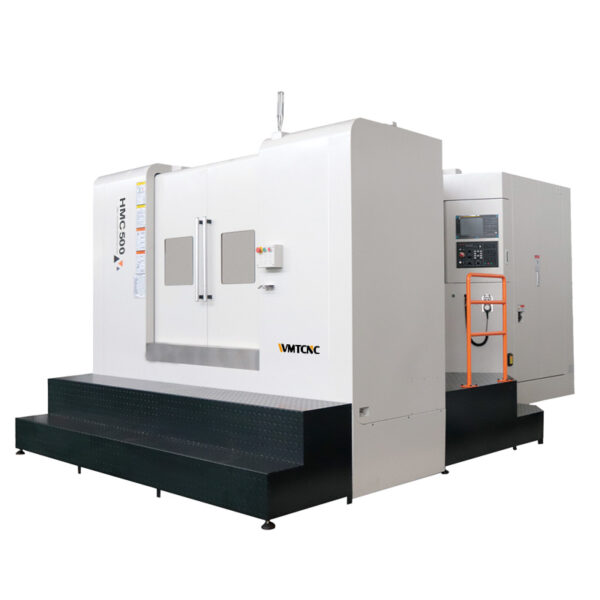

O centro de maquinação horizontal CNC (HMC) WMTCNC HMC500 é um centro de maquinação versátil e de alto desempenho, essencial para o ambiente de fabrico atual. Proporciona fresagem de precisão com altas velocidades de fuso e acelerações para uma remoção eficiente de material e acabamentos superficiais superiores. Os permutadores de paletes integrados garantem uma produção contínua, minimizando o tempo de inatividade e aumentando a produtividade. Com sistemas de magazine de ferramentas versáteis e características multieixos, o HMC lida com geometrias complexas com facilidade e precisão. Indústrias que vão desde a aeroespacial à automóvel e de fabrico de moldes contam com a HMC pela sua capacidade de maquinar peças grandes e pesadas de forma fiável, proporcionando resultados consistentes e de alta qualidade.
Detalles de la máquina
 |
 |

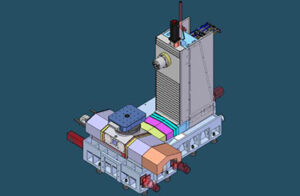

| Estrutura principal do corpo da máquina | Fuso |
| ┻’forma e estrutura móvel da coluna para proporcionar uma elevada rigidez e velocidade de deslocação. | Potência do motor do fuso: 15/18,5 kW Velocidade do fuso: 6000rpm Binário: 143 Nm |
 |
 |
| Revista de ferramentas | Rolamentos |

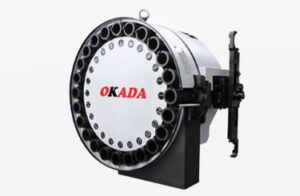

| O carregador de ferramentas tipo braço BT50 de 24 posições é fabricado pela OKADA e POJU, fabricantes profissionais de ferramentas em Taiwan. | Rolamentos de marca standard JAPAN e GERMANY para todos os parafusos de esferas |
 |
 |
| Parafuso de esferas e guia linear da marca Top TAIWAN | Três transportadores automáticos de aparas |
| Parafusos de esferas retificados nível C3 com porcas duplas Diâmetro do parafuso × passo: 40×12 / 40×12 / 50×12 Carris lineares tipo rolo para três eixos Quantidade de blocos de carga deslizante: 4 / 4 / 4 |

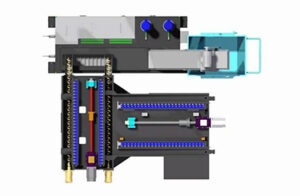

Dois transportadores do tipo parafuso movem os aparas do interior da máquina para o transportador externo do tipo corrente. O transportador externo transfere os aparas para o tanque de aparas. Todo o processo é suave e de alta eficiência para limpar os aparas, reduzir o calor e evitar distorções térmicas. |
Especificación Del Centro De Mecanizado Horizontal HMC500
| Especificação | HMC500 |
| Tamanho da mesa de trabalho (WXL) | 500×600mm |
| Máx. carregamento da mesa de trabalho | 600kg |
| Tipo de fixação da peça de trabalho | 24×M16 |
| Diâmetro rotativo da peça de trabalho | 1380mm |
| VIAGEM | |
| Eixo X/Y/Z | 1050/750/900mm |
| Distância do centro do fuso à superfície da mesa de trabalho | 120-870mm |
| Distância do centro da mesa ao nariz do fuso | 130-1030mm |
| FUSO | |
| Furo cónico do fuso | BT50 |
| Gama de velocidade do fuso | 20-6000rpm |
| Tipo de acionamento (eixo) | Belt type |
| Potência do fuso | 15/18.5kw |
| ALIMENTAR | |
| Velocidade de avanço rápido do eixo X/Y/Z | 24/24/24m/min |
| Velocidade de avanço rápido do veio B | 15m/min |
| REVISTA DE FERRAMENTAS | |
| Modelo de magazine de ferramentas | Manipulator |
| Capacidade | 24T |
| Peso máx. das ferramentas | 18kg |
| Comprimento máx. das ferramentas | 300mm |
| Tempo de troca de ferramenta | 5.5s |
| PRECISÃO | |
| Precisão de posicionamento do eixo X/Y/Z | ±0.01mm |
| Precisão de reposicionamento do eixo X/Y/Z | ±0.006mm |
| Precisão da divisão do eixo B | 10” |
| Precisão de redivisão do eixo B | 5” |
| TAMANHO DA MÁQUINA | |
| Dimensão da máquina | 4800×3800×2800mm |
| Peso da máquina | 13000kg |
Características principales:
- Capacidade de fresagem de alta precisão para geometrias complexas.
- Maior velocidade e aceleração do fuso para uma remoção eficiente de material.
- Os permutadores de paletes integrados garantem uma produção contínua com um tempo de inatividade mínimo.
- Sistemas de magazine de ferramentas versáteis para trocas rápidas de ferramentas e adaptação a diversas tarefas de maquinação.
- Capacidade multieixo para maquinação simultânea de múltiplas superfícies.
- Adequado para indústrias como a aeroespacial, automóvel e de fabrico de moldes devido à sua capacidade de maquinar peças grandes e pesadas de forma fiável e precisa.
