Description
O centro de maquinação de alta velocidade V8P, desenvolvido pela WMTCNC, exemplifica um padrão internacional de vanguarda em termos de design e construção. Este moderno centro de maquinação vertical integra componentes e peças sobressalentes de alta qualidade, garantindo um desempenho excecional e proporcionando resultados extraordinários em aplicações de maquinação precisa de elementos e de processamento de moldes.
O centro de maquinação vertical V8P caracteriza-se pela sua estrutura robusta, que assegura uma rigidez notável e estabilidade a longo prazo. Esta construção robusta permite à máquina suportar as exigências das operações a alta velocidade, mantendo um desempenho consistente e fiável durante longos períodos de utilização.
Detalles de la Máquina
 |
 |

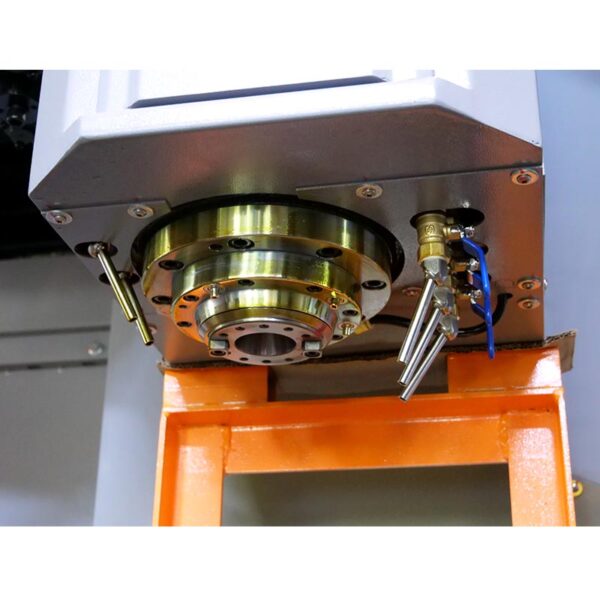

| Controlador GSK, Fanuc, Siemens como seleção opcional | Unidade de fuso BT40 |
 |
 |
| Tipo de disco ATC 24pcs | Estrutura da máquina |
Especificação do Centro de Maquinação Vertical CNC V8P
| Especificação | Unidade | V8P |
|---|---|---|
| Tamanho da mesa de trabalho | mm | 1000×500 |
| Tamanho da ranhura em T | mm | 5-18×100 |
| Carga máxima da mesa de trabalho | kg | 600 |
| Deslocação de 3 eixos X/Y/Z | mm | 850/500/550 |
| Distância da coluna ao centro do fuso | mm | 582 |
| Distância da superfície da mesa ao nariz do fuso | mm | 120-670 |
| Cone do furo do fuso | – | BT40 |
| Potência do fuso | kw | 7.5/11 |
| Velocidade máxima do fuso | rpm | 12000 |
| Velocidade máxima de avanço | mm/min | 12000 |
| Velocidade de avanço rápido | m/min | 48/48/32 |
| Capacidade do depósito de ferramentas | T | 24 |
| Tempo de troca de ferramentas | S | 2.5 |
| Precisão de posicionamento | mm | 0.008 |
| Precisão de reposicionamento | mm | 0.004 |
| Dimensão da máquina | mm | 2460×2355×2860 |
| Peso da máquina | kg | 5500 |
Características principales:
- Rigidez do fuso melhorada: A relação de contacto entre a caixa do fuso e a coluna foi aumentada, assegurando uma rigidez superior do fuso. Esta caraterística promove a estabilidade e a precisão durante as operações a alta velocidade.
- Ampla extensão do corpo da máquina: Com uma largura generosa de 1100 mm, o vão do corpo da máquina proporciona um suporte ótimo para taxas de avanço rápidas ao longo dos eixos X e Y. Este design facilita o movimento rápido e eficiente durante os processos de maquinação.
- Coluna “Pirâmide” robusta: A V8P incorpora uma grande coluna em “pirâmide” com uma cavidade interior fechada. Este design oferece um baixo centro de gravidade, mantendo uma elevada rigidez, proporcionando um suporte robusto para o eixo Z. Garante estabilidade e precisão durante os movimentos verticais.
- Magazine de ferramentas de transporte: A máquina está equipada com um carregador de ferramentas de ombro, que contribui para a precisão geométrica e estabilidade do eixo Z. Esta caraterística minimiza a deformação mesmo quando a coluna está carregada com o peso do carregador de ferramentas.
- Parafuso de esferas pré-carregado e com dupla ancoragem: A V8P utiliza fusos de esferas pré-carregados e duplamente ancorados na sua construção.
