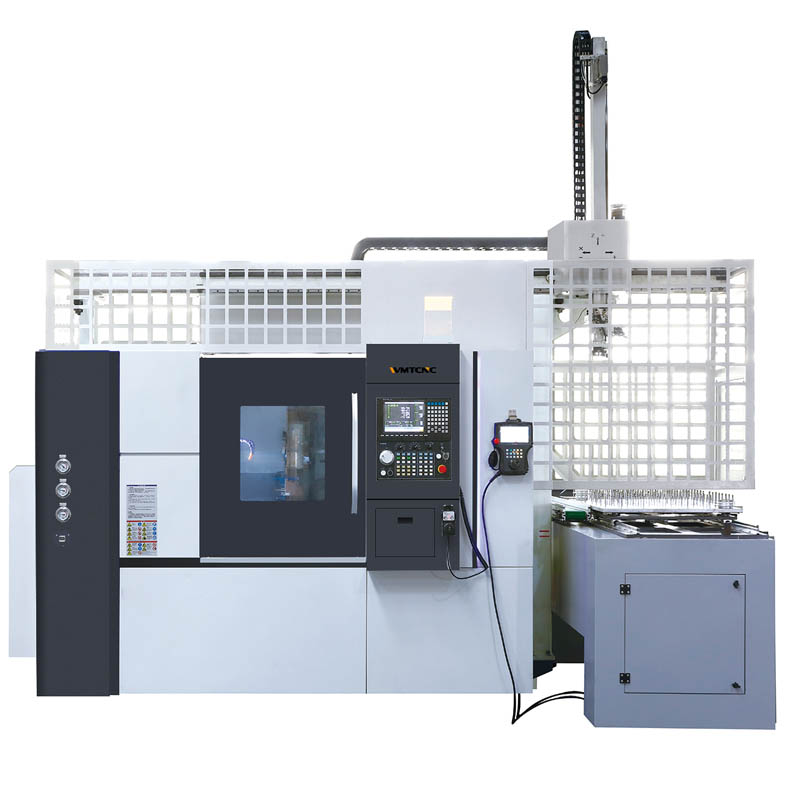

Padrão com guias de movimento linear cilíndricas para serviços pesados, parafuso de esferas pré-carregado de alta qualidade, rolamentos NSK, eixo DDS, lubrificação centralizada a óleo, o torno CNC de eixo duplo SWL450S-1000 é projetado de forma modular e fabricado utilizando apenas as melhores peças e materiais para lidar com capacidades máximas com facilidade. Os modelos podem satisfazer uma ampla gama de utilizadores, desde iniciantes na produção em oficinas até grupos corporativos com técnicos experientes. Torno CNC de eixo duplo aplicado na produção automática de peças automotivas, dispositivos, produtos elétricos, produtos mecânicos, etc.
Detalhes da Maquina
Sistema de Controlo CNC
Mandril Hidráulico de 3 Garras
Conveniente e prático para introduzir programas de peças de maquinagem. Vários sistemas disponíveis: GSK, Siemens, Fanuc.

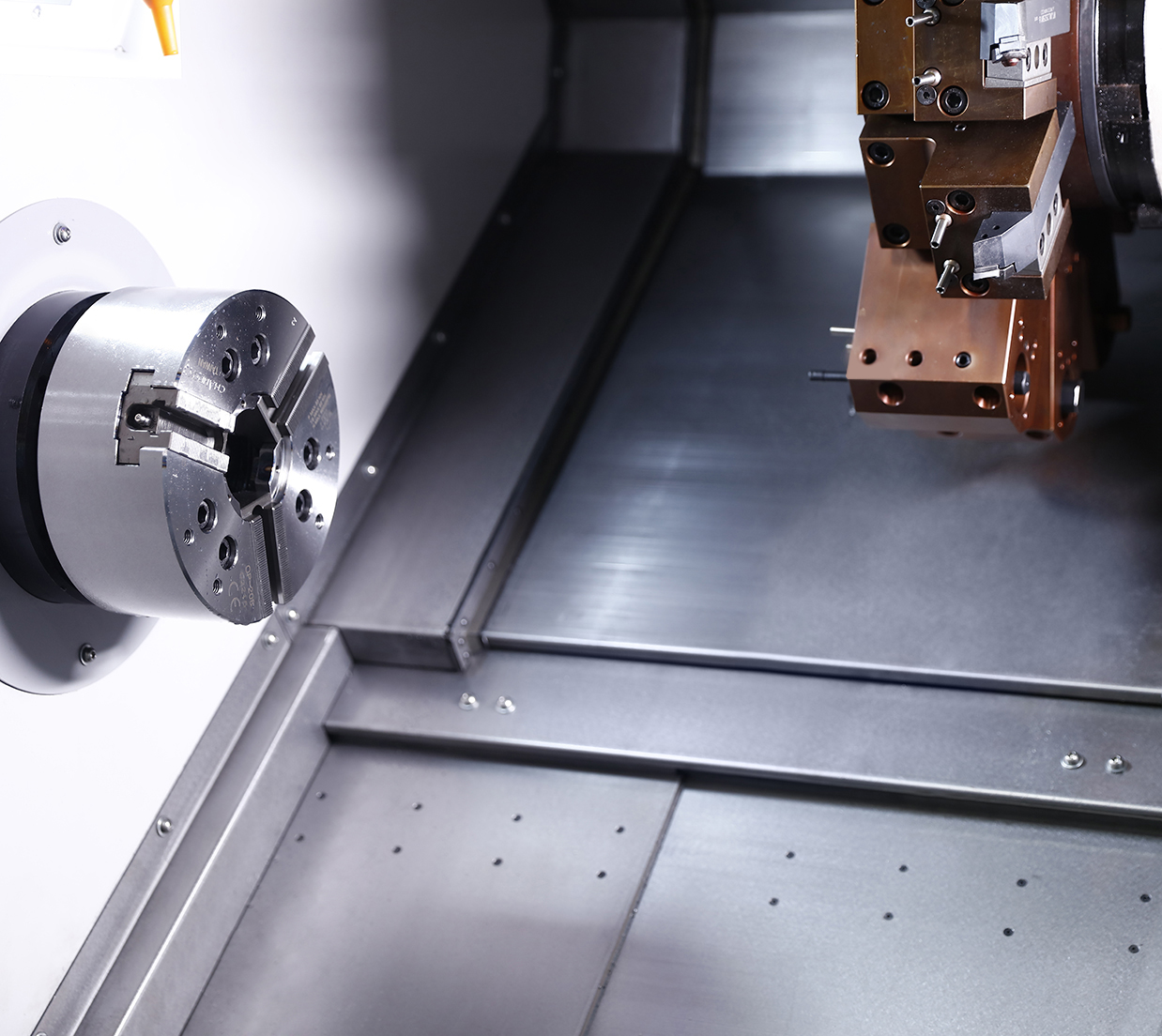

Os mandris hidráulicos de 3 garras oferecem alta precisão e repetibilidade, permitindo uma fixação estável de materiais cilíndricos.
Torre de Potência com 12 estações
Hidráulico Contraponto
A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra.
Ao usinar peças de eixo, use o centro para apertar a peça de trabalho e garantir a estabilidade.
Sistema de Lubrificação
Armário Elétrico
Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta.
Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina.
A disposição da linha é organizada e a manutenção é segura e fácil.
Especificação
Especificações
Unidade
SWL450S/650 (/1000)
Capacidade
Diâmetro máximo de torneamento
mm
320
Comprimento máximo da peça
mm
650, *1000
Diâmetro máximo de rotação sobre a base
mm
600
Diâmetro máximo de rotação sobre a corrediça
mm
360
Fuso
Mandril hidráulico/mandril de pinça
Polegadas
8
Furo do fuso
mm
Ø66
Diâmetro máximo do furo passante
mm
Ø52
Bico do fuso
Tipo
A2-6
Velocidade do fuso
rpm
4000
Potência do motor principal
kW
22/30
Subfuso
Mandril hidráulico/mandril de pinça
Polegadas
6
Furo do fuso
mm
Ø55
Diâmetro máximo do furo passante
mm
Ø46
Nariz do fuso
Tipo
A2-5
Velocidade do fuso
rpm
5000
Potência do motor principal
kW
11/15
Eixo
Curso do eixo X
mm
250
Curso dos eixos Z1/Z2
mm
650, *1000
Curso do eixo Y
mm
N/A
Deslocamento rápido dos eixos X/Z/Y
m/min
20/20/N/A
Torre
Tipo de torre
BMT55
Número de ferramentas
12
Tamanho da haste da ferramenta OD
mm
25×25
Tamanho da haste da ferramenta de mandrilamento
mm
Ø32
Velocidade máxima da ferramenta motorizada
rpm
N/A
Profundidade de perfuração do sub-eixo
mm
115, *145
Estrutura
Grau de inclinação da base
graus
35
Tipo de guia
mm
LM
Outros
Peso (aproximado)
kg
5200
Dimensão total (CxLxA)
mm
2900×1780×2050
Caraterísticas Principais:
A adoção de fundição avançada no corpo principal da máquina, com design razoável e layout otimizado, garante a precisão e a fiabilidade da máquina em serviços de longa duração.
Os eixos X, Z e E adotam guias lineares de precisão com layout de grande extensão, estrutura sólida e base da máquina rígida para boa precisão a longo prazo.

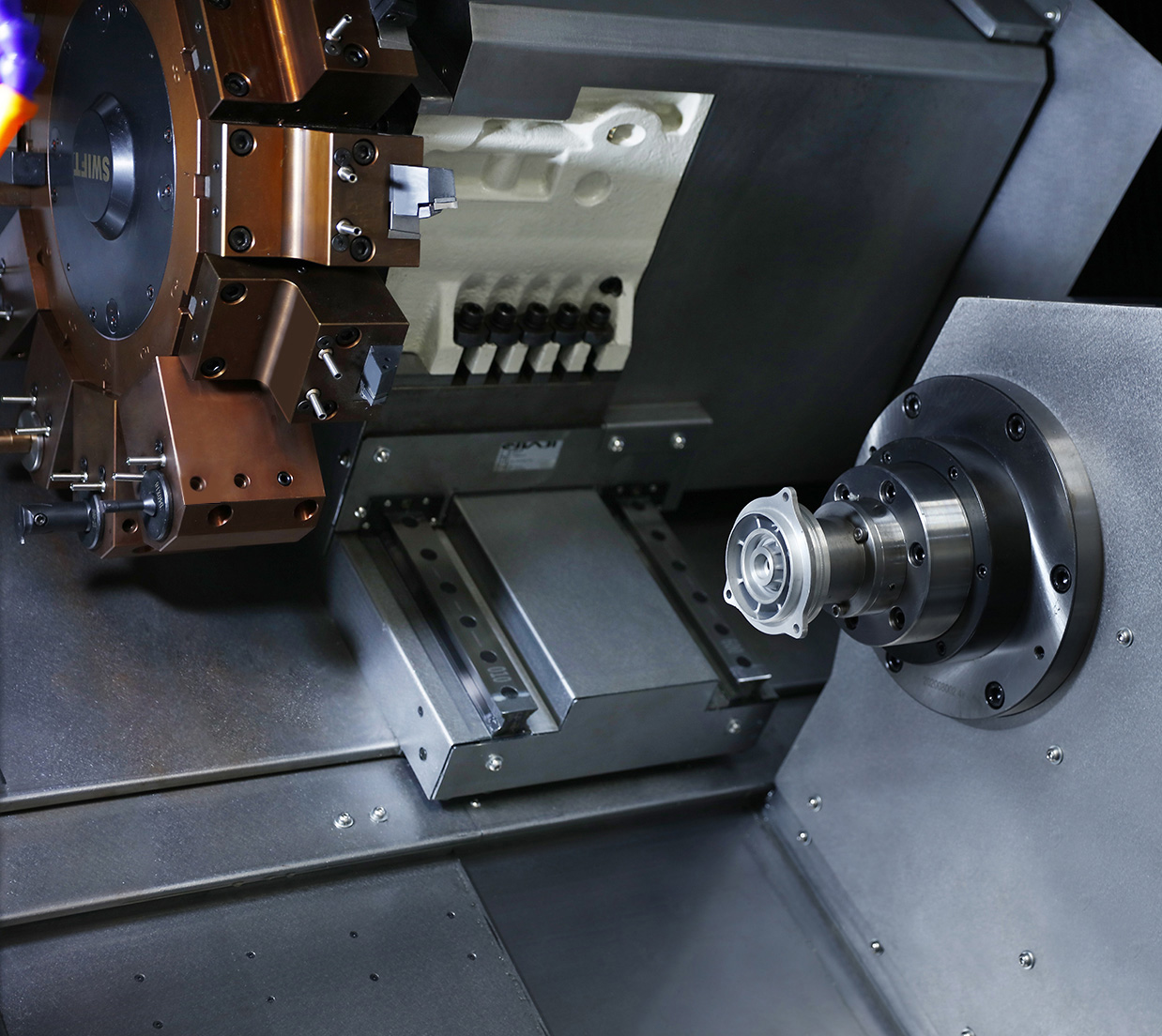

O eixo de alta velocidade e rigidez, além do sub-eixo elétrico integrado, proporciona alta precisão, alta carga e alta velocidade durante a usinagem.
Torreta de 12 estações com posição dupla e posicionamento bidirecional para troca rápida de ferramentas e posicionamento preciso.
Parafusos de esferas de precisão com tecnologia de pré-carga em ambos os eixos minimizam a deformação térmica e maximizam a precisão da transmissão.
