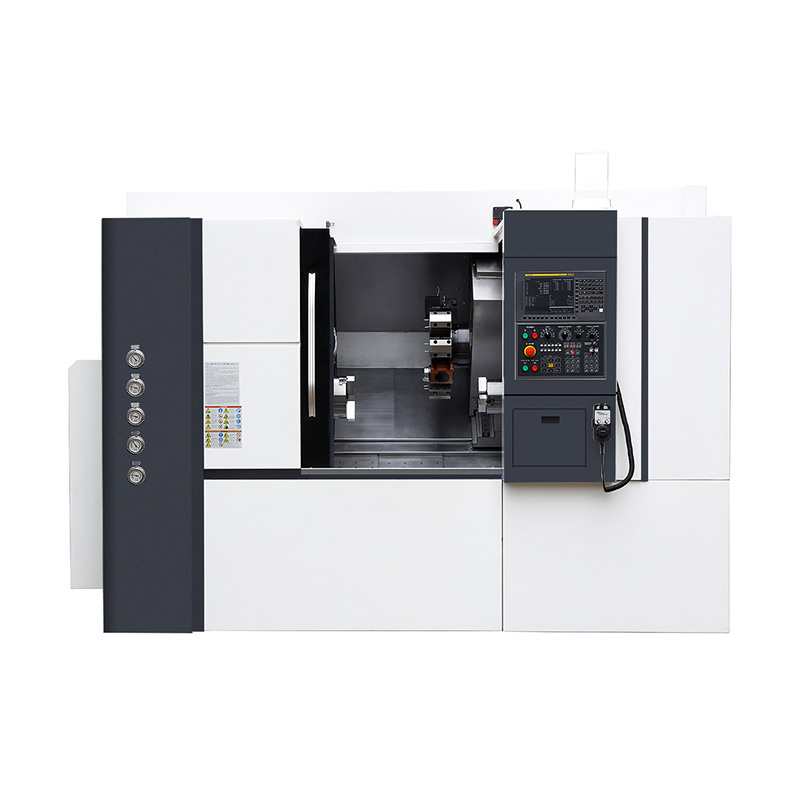

A máquina de centro de torneamento cnc TX500ESY da WMT BRAND irá oferecer-lhe um serviço perfeito pelo excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
Sistema de Controlo CNC
Mandril Hidráulico de 3 Garras
Conveniente e prático para introduzir programas de peças de maquinagem. Vários sistemas disponíveis: GSK, Siemens, Fanuc.
Os mandris hidráulicos de 3 garras oferecem alta precisão e repetibilidade, permitindo uma fixação estável de materiais cilíndricos.
Torre de Potência com 12 estações
Hidráulico Contraponto
A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra.
Ao usinar peças de eixo, use o centro para apertar a peça de trabalho e garantir a estabilidade.
Sistema de Lubrificação
Armário Elétrico
Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta.
Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina.
A disposição da linha é organizada e a manutenção é segura e fácil.
Especificação
Especificação
TX500ESY
Capacidade
Mandril hidráulico
8″(main spindle)
Diâmetro máx. do balanço. sobre a cama
φ650 mm
Diâmetro máx. de giro
φ320 mm
Comprimento máx. da peça de trabalho
600,*900mm,*1500
Diâmetro máx. do balanço. sobre o lado
φ460 mm
Fuso
Dia. do furo do fuso
φ66 mm
Máx. dia. de. furo passante
φ52 mm
Nariz de fuso
A2-6
Velocidade máx. do fuso
4000 rpm
Potência do motor principal
22/30 kw
Subeixo
Mandril hidráulico
6″
Dia. do furo do fuso
φ55 mm
Máx. dia. de. furo passante
φ46 mm
Nariz de fuso
A2-5
Velocidade máx. do fuso
5000 rpm
Potência do motor principal
11/15 kw
Eixo
Deslocamento do eixo X
200 mm
Curso do eixo Z
620, *900mm,*1500mm
Curso do eixo Z1/Z2
590,*850mm,*1450mm
Viagem no eixo Y
100(+50),*140(+70) mm
Avanço rápido no eixo X
20 m/min
Avanço rápido no eixo Z
20 m/min
Avanço rápido no eixo Y
12 m/min,*7m/ min.
Torre
Tipo de torre
BMT55
Nº de ferramenta
12 position
Tamanho da haste da ferramenta OD
20X20, *25X25 mm
Tamanho da haste da ferramenta de mandrilar
φ40 mm
Velocidade máx. de ferramental vivo
4000,*5000 rpm
Profundidade de perfuração do subfuso
115,*145 mm
Estrutura
Grau de inclinação da cama
35 ̊
Tipo de guia
LM
Cabeçote móvel
Tipo de contraponto
N/A
Conicidade da ponta do cabeçote móvel
N/A
Deslocamento do cabeçote móvel
N/A
Outros
Dimensão total (C×L×A)
3100x2000x2250 mm
Peso da máquina
5300 kg
Caraterísticas Principais:
Centro de torneamento cnc de 4 eixos: Eixos X, Y, Z e C1.
Codificador absoluto, sistema de controlo avançado do tipo bus-cable.
Motor Fanuc e controladores.
Eixo motorizado de acionamento direto (motor síncrono de ímanes permanentes do tipo PMSM).
BMT45, torre de acionamento de ferramentas de 12 posições (padrão sem suportes de ferramentas activas).
Guia de movimento linear HIWIN / PMI.
Fuso de esferas HIWIN / PMI com rolamentos NSK.
Componentes electrónicos Schneider.
Sistema de lubrificação automática e sistema de arrefecimento automático.
Volante elétrico portátil.
Lâmpada de trabalho e luz de aviso tricolor.
