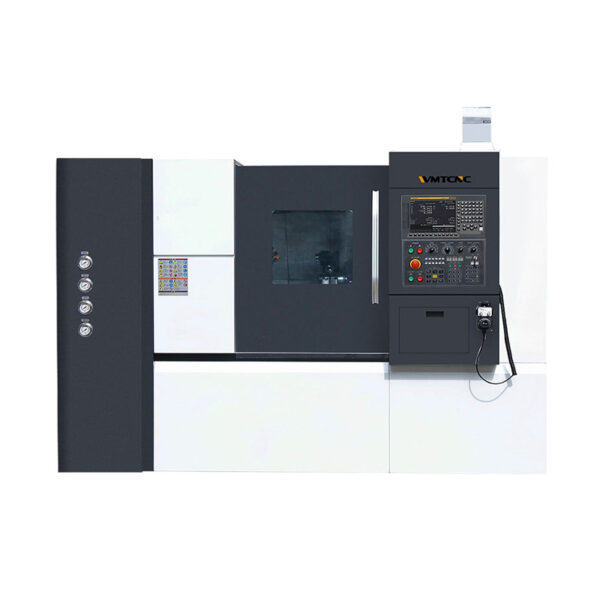

O torno CNC do centro de torneamento da série TX oferece unidades de eixo DDS ou eixo de correia, torre de ferramentas acionada e recursos do eixo Y. Esta série amplia extremamente a capacidade de usinagem para combinar torneamento e fresagem descentrada. Com o eixo Y, os clientes podem substituir mais de 90% do processo de usinagem secundária por fresadoras para peças torneadas. Isso economizará tempo de trabalho e aumentará a precisão e a eficiência.
Detalhes da Maquina
Sistema de Controlo CNC
Mandril Hidráulico de 3 Garras
Conveniente e prático para introduzir programas de peças de maquinagem. Vários sistemas disponíveis: GSK, Siemens, Fanuc.
Os mandris hidráulicos de 3 garras oferecem alta precisão e repetibilidade, permitindo uma fixação estável de materiais cilíndricos.
Torre de Potência com 12 estações
Hidráulico Contraponto
A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra.
Ao usinar peças de eixo, use o centro para apertar a peça de trabalho e garantir a estabilidade.
Sistema de Lubrificação
Armário Elétrico
Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta.
Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina.
A disposição da linha é organizada e a manutenção é segura e fácil.
Especificação
Especificações
Unidade
TX500EY
Capacidade
Diâmetro máximo de torneamento
mm
320
Comprimento máximo da peça
mm
650, *1000
Diâmetro máximo de rotação sobre a base
mm
600
Diâmetro máximo de rotação sobre a corrediça
mm
360
Fuso
Mandril hidráulico/mandril de pinça
Polegadas
8
Furo do fuso
mm
Ø66
Diâmetro máximo do furo passante
mm
Ø52
Bico do fuso
Tipo
A2-6
Velocidade do fuso
rpm
4000
Potência do motor principal
kW
22/30
Subfuso
Mandril hidráulico/mandril de pinça
Polegadas
6
Furo do fuso
mm
Ø55
Diâmetro máximo do furo passante
mm
Ø46
Nariz do fuso
Tipo
A2-5
Velocidade do fuso
rpm
5000
Potência do motor principal
kW
11/15
Eixo
Curso do eixo X
mm
250
Curso dos eixos Z1/Z2
mm
650, *1000
Curso do eixo Y
mm
N/A
Deslocamento rápido dos eixos X/Z/Y
m/min
20/20/N/A
Torre
Tipo de torre
BMT55
Número de ferramentas
12
Tamanho da haste da ferramenta OD
mm
25×25
Tamanho da haste da ferramenta de mandrilamento
mm
Ø32
Velocidade máxima da ferramenta motorizada
rpm
N/A
Profundidade de perfuração do sub-eixo
mm
115, *145
Estrutura
Grau de inclinação da base
graus
35
Tipo de guia
mm
LM
Outros
Peso (aproximado)
kg
5200
Dimensão total (CxLxA)
mm
2900×1780×2050
Caraterísticas Principais:
Capaz de lidar com várias peças de trabalho de forma flexível.
A torre motorizada de 12 estações permite ao operador usinar peças simples a complexas com uma única operação de configuração fácil.
Estes modelos também apresentam um fuso de acionamento direto (motor integrado) que atinge alta velocidade, mantendo rigidez rigorosa e precisão excepcional do eixo C.
O torno CNC do centro de torneamento WMTCNC tem uma base fundida resistente com design de leito «True Align».
Esta característica de design reduz a acumulação de calor e a consequente expansão térmica.
As guias cilíndricas e o fuso de esferas de alta precisão e grande diâmetro proporcionam maior rigidez e maior precisão.
Com um coeficiente de atrito muito baixo, consomem menos energia e não requerem ajustes.
