Description

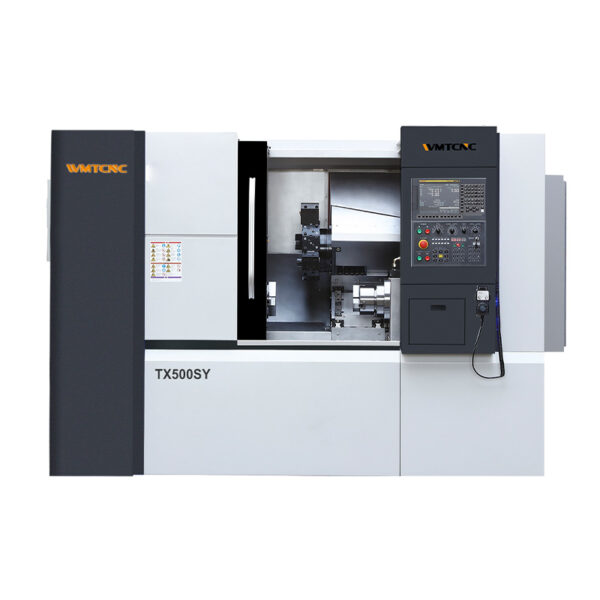

O torneiro cnc de eixo duplo TX500SY da WMT BRAND oferece-lhe um serviço perfeito graças ao seu excelente desempenho, forte rigidez, estabilidade a longo prazo e maior precisão.
Detalhes da Maquina
 |
|
| Sistema de Controlo CNC | Mandril Hidráulico de 3 Garras |
| Conveniente e prático para introduzir programas de peças de maquinagem. Vários sistemas disponíveis: GSK, Siemens, Fanuc. | Os mandris hidráulicos de 3 garras oferecem alta precisão e repetibilidade, permitindo uma fixação estável de materiais cilíndricos. |
 |
 |

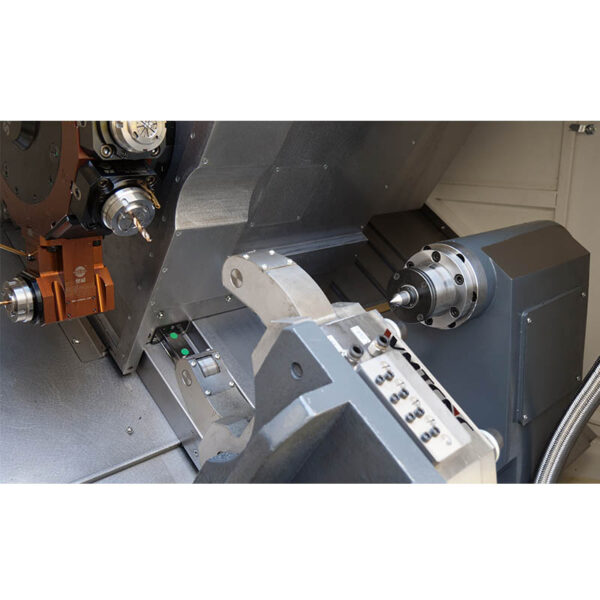

| Torre de Potência com 12 estações | Hidráulico Contraponto |
| A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra. | Ao usinar peças de eixo, use o centro para apertar a peça de trabalho e garantir a estabilidade. |
 |
 |

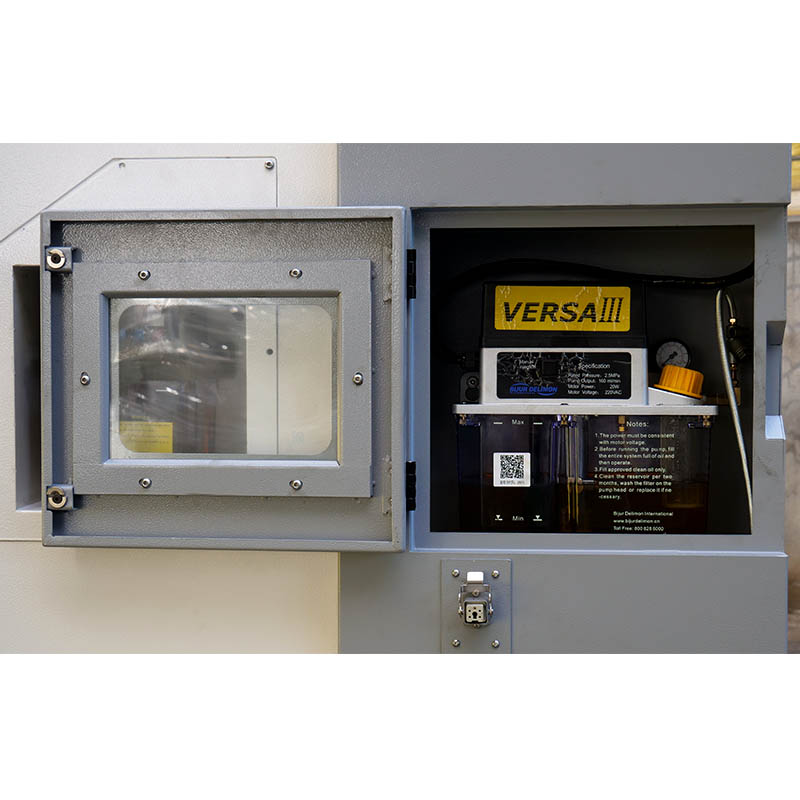

| Sistema de Lubrificação | Armário Elétrico |
| Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. |
A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | TX500SY |
| Capacidade | |
| Mandril hidráulico | 8″ (main spindle) |
| Diâmetro máx. do balanço. sobre a cama | φ460 mm |
| Diâmetro máx. de giro | φ320 mm |
| Comprimento máx. da peça de trabalho | 400 mm |
| Diâmetro máx. do balanço. sobre o lado | φ380 mm |
| Fuso | |
| Dia. do furo do fuso | φ66 mm |
| Máx. dia. de furo passante | φ52 mm |
| Nariz de fuso | A2-6 |
| Velocidade máx. do fuso | 4000 rpm |
| Potência do motor principal | 22/30 kw |
| Subeixo | |
| Mandril hidráulico | 6″ |
| Dia. do furo do fuso | φ55 mm |
| Máx. dia. de furo passante | φ46 mm |
| Nariz de fuso | A2-5 |
| Velocidade máx. do fuso | 5000 rpm |
| Potência do motor principal | 11/15 kw |
| Eixo | |
| Deslocamento do eixo X | 180 mm |
| Curso do eixo Z | 400 mm |
| Curso do eixo Z1/Z2 | 400 mm |
| Viagem no eixo Y | 100(+50) mm |
| Avanço rápido no eixo X | 18 m/min |
| Avanço rápido no eixo Z | 30 m/min |
| Avanço rápido no eixo Y | 10 m/min |
| Torre | |
| Tipo de torre | BMT55 |
| Nº de ferramenta | 12 position |
| Tamanho da haste da ferramenta OD | 25X25 mm |
| Tamanho da haste da ferramenta de mandrilar | φ40 mm |
| Velocidade máx. de ferramental vivo | 5000 rpm |
| Profundidade de perfuração do subfuso | 115, *145 mm |
| Estrutura | |
| Grau de inclinação da cama | 45° |
| Tipo de guia | LM |
| Cabeçote móvel | |
| Tipo de contraponto | *SPT |
| Conicidade da ponta do cabeçote móvel | *MT5 |
| Deslocamento do cabeçote móvel | *80-400 |
| Outros | |
| Dimensão total (C×L×A) | 2900x1850x2250 mm |
| Peso da máquina | 5900 kg |
Caraterísticas Principais:
- Centro de torneamento de eixo duplo de 6 eixos: X+Z1+Z2+Y+C1+C2 com torre de ferramentas do tipo BMT.
- Estrutura do torneiro cnc de fuso duplo: Estrutura do eixo Y da cama inclinada de 45 ° 45 °
- Eixo principal: A2-6, 4000rpm, CHANDOX 8 ″ 3-Jaw Chuck Hollow
- Motorizado Direto (motor síncrono de ímã permanente do tipo PMSM), 22kW
- Sub Spindle: A2-5, 5000rpm, CHANDOX 6″ 3-Jaw Chuck Hollow
- Diret Driven Motorized (PMSM type permanent magnet synchronous motor), 11kW
- Turret: Alemanha Sauter BMT55, torreta eléctrica de 12 posições para ferramentas activas. (O Std não tem suporte de ferramenta ativa, inclusive)
- Guia de movimento linear HIWIN / PMI Heavy Duty
- Parafuso de esferas NSK do Japão
- Componentes electrónicos Schneider franceses
- Sistema de lubrificação automática e sistema de refrigeração automática
- Volante elétrico portátil
- Lâmpada de trabalho e luz de aviso tricolor
- Ar condicionado
