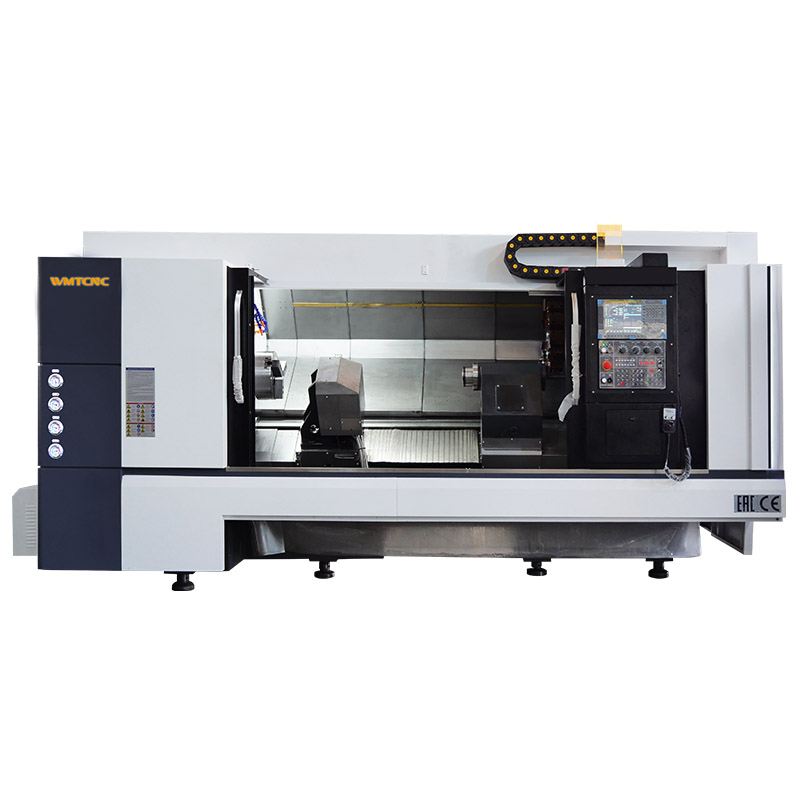

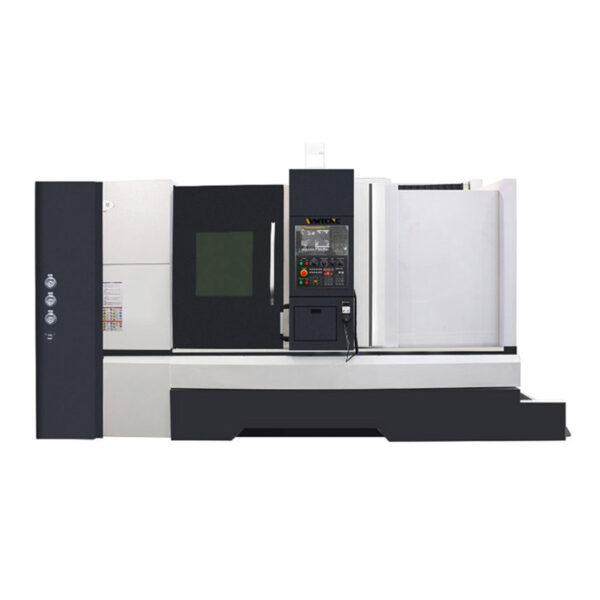

O torno de centro de torneamento de 3 eixos WMTCNC TX700 é um centro de torneamento capaz de lidar de forma flexível com várias peças de trabalho. A torreta eléctrica de 12 estações permite ao operador maquinar peças de trabalho simples a complexas com uma operação de configuração fácil. Estes modelos também possuem um fuso de transmissão direta (motor integrado) que atinge uma velocidade elevada, mantendo uma rigidez rigorosa e uma precisão excecional do eixo C. Os modelos podem satisfazer uma vasta gama de utilizadores, desde os principiantes na produção em oficina até aos grupos empresariais com técnicos experientes.
Detalhes da Maquina
Sistema de Controlo CNC

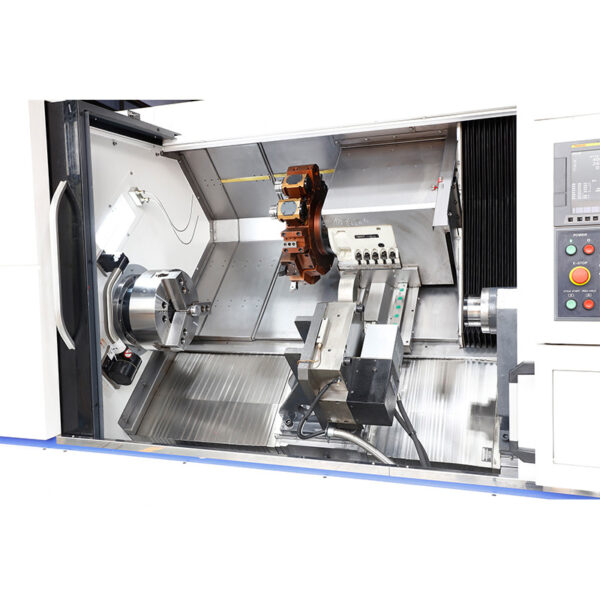

Mandril Hidráulico de 3 Garras
Conveniente e prático para introduzir programas de peças de maquinagem. Vários sistemas disponíveis: GSK, Siemens, Fanuc.
Os mandris hidráulicos de 3 garras oferecem alta precisão e repetibilidade, permitindo uma fixação estável de materiais cilíndricos.

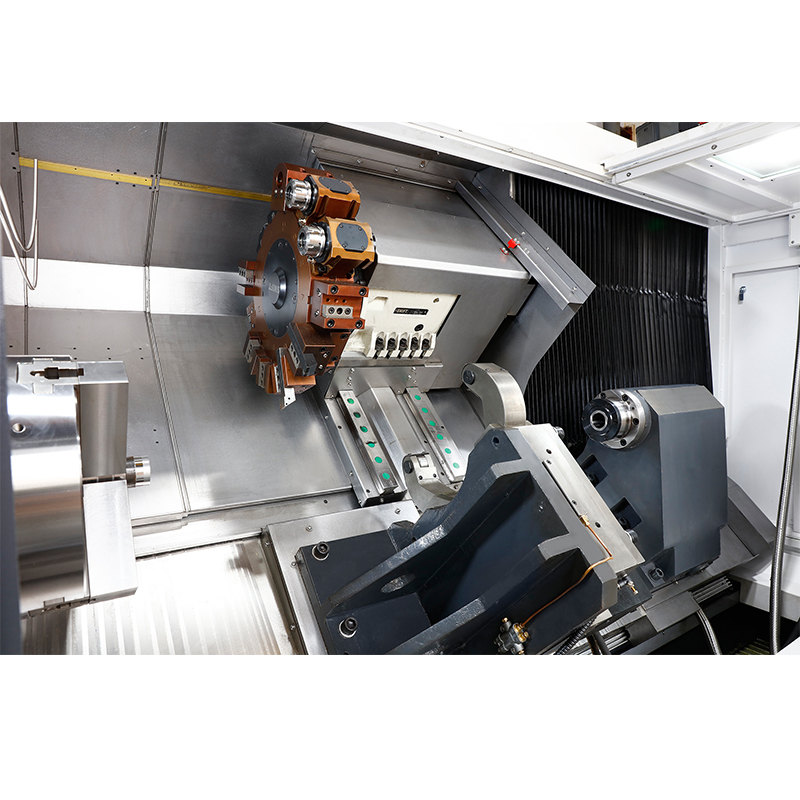

Torre de Potência com 12 estações
Hidráulico Contraponto
A troca automática de ferramentas e o posicionamento durante o processamento melhoram a produtividade e reduzem os custos de mão de obra.
Ao usinar peças de eixo, use o centro para apertar a peça de trabalho e garantir a estabilidade.
Sistema de Lubrificação
Armário Elétrico
Sincronização, quantitativo, preciso e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta.
Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina.
A disposição da linha é organizada e a manutenção é segura e fácil.
Especificação
Especificação
TX700
Capacidade
Mandril hidráulico
15″
Diâmetro máx. do balanço. sobre a cama
φ620 mm
Diâmetro máx. de giro
N/A
Comprimento máx. da peça de trabalho
1250mm, *1700
Diâmetro máx. do balanço. sobre o lado
φ360mm
Fuso
Dia. do furo do fuso
φ105 mm
Máx. dia. de furo passante
φ91 mm
Nariz de fuso
A2-8
Velocidade máx. do fuso
1800 rpm
Potência do motor principal
Belt:18.5/15 kw
Subeixo
Mandril hidráulico
N/A
Dia. do furo do fuso
N/A
Máx. dia. de furo passante
N/A
Nariz de fuso
N/A
Velocidade máx. do fuso
N/A
Potência do motor principal
N/A
Eixo
Deslocamento do eixo X
300 mm
Curso do eixo Z
1250 mm, *1700mm
Curso do eixo Z1/Z2
N/A
Viagem no eixo Y
N/A
Avanço rápido no eixo X
15 m/min
Avanço rápido no eixo Z
20 m/min
Avanço rápido no eixo Y
N/A
Torre
Tipo de torre
BMT65
Nº de ferramenta
12 position
Tamanho da haste da ferramenta OD
25X25 mm
Tamanho da haste da ferramenta de mandrilar
φ40 mm
Velocidade máx. de ferramental vivo
4000, *5000 rpm
Profundidade de perfuração do subfuso
N/A
Estrutura
Grau de inclinação da cama
45°
Tipo de guia
LM
Cabeçote móvel
Tipo de contraponto
SST-LM, *SPT
Conicidade da ponta do cabeçote móvel
MT5
Deslocamento do cabeçote móvel
100-1250 mm
Outros
Dimensão total (C×L×A)
4550×2270×2550 mm
Peso da máquina
10700 kg
Caraterísticas Principais:
O torno de centro de torneamento WMTCNC tem uma base de fundição resistente com design de base inclinada “True Align”.
A base da máquina, o cabeçote, a torre e o cabeçote móvel estão alinhados no mesmo plano.
Esta caraterística de conceção única reduz a acumulação de calor e a expansão térmica resultante.
As guias do tipo rolo cilíndrico e o fuso de esferas de grande diâmetro e alta precisão proporcionam maior rigidez e maior precisão.
Com um coeficiente de fricção muito baixo, consomem menos energia e não necessitam de ajuste.
O corpo do cabeçote móvel é posicionado por uma barra de tração hidráulica na guia linear de rolos.
Redução tremenda na configuração, em comparação com o contra-ponto manual do tipo manga hidráulica.
