Description

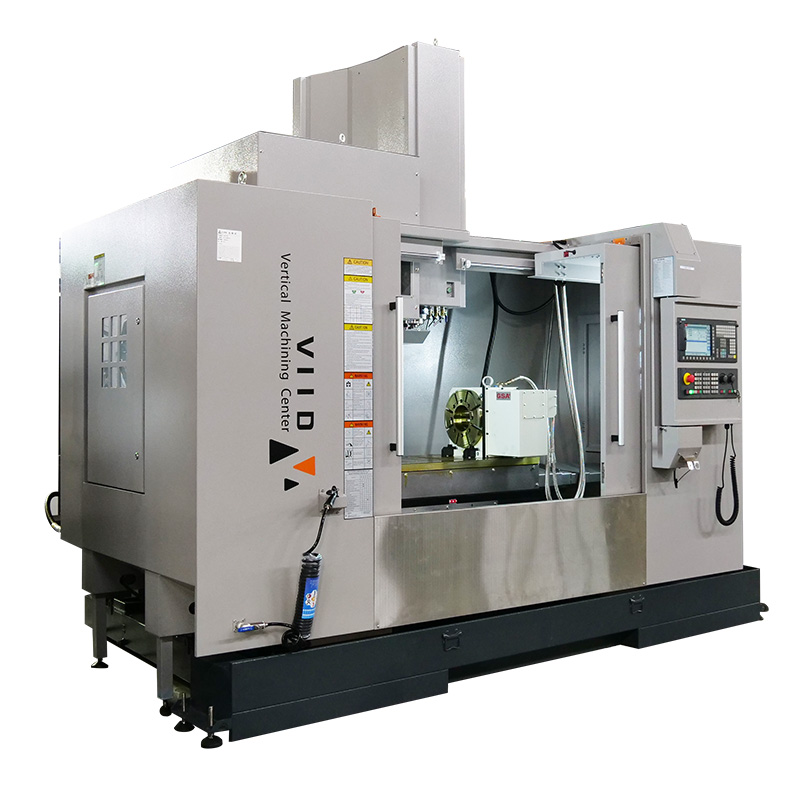

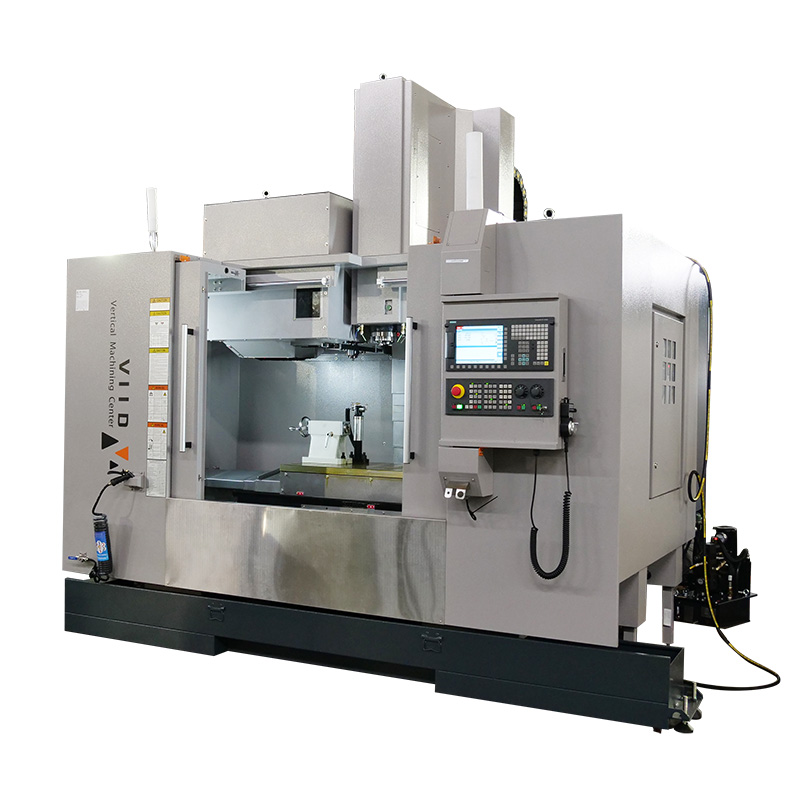

A máquina-ferramenta V11D de conceção de nova geração tem uma forte capacidade de resposta dinâmica e uma excelente eficiência e precisão no processamento de metais não ferrosos, especialmente no processamento de pequenos orifícios, no processamento de aceleração e desaceleração de curso curto e no processamento de cantos de superfície de pequenos segmentos de linha.
Detalhes da máquina
 |
 |

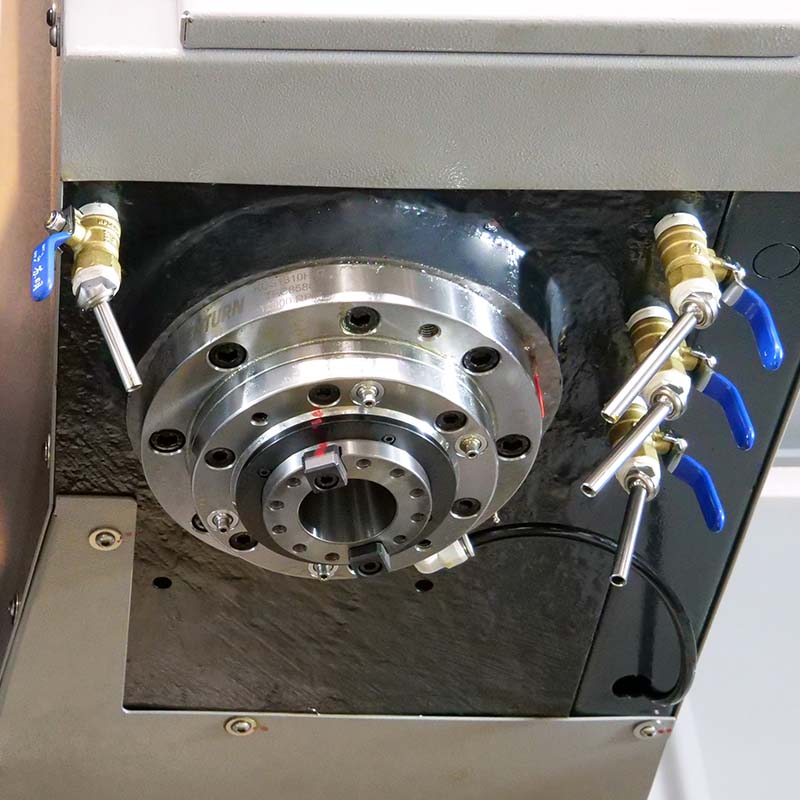

| Fuso direto importado | Magazine de ferramentas servo |
Especificação do Centro de maquinagem de alta velocidade V11D
| Especificação | V11D |
| Mesa de trabalho | |
| Tamanho da mesa de trabalho (CxL) | 600×1200mm |
| Tamanho da ranhura em T (NxLxP) | 5-18×100mm |
| Viagem | |
| 3 eixos de deslocamento X/Y/Z | 1100/650/600mm |
| Faixa de maquinação | |
| Distância do centro do fuso à coluna | 697mm |
| Distância da extremidade do fuso à mesa de trabalho | 120-720mm |
| Fuso | |
| Furo cónico do fuso | BT40 |
| Potência do fuso | 7.5/11kw |
| Velocidade máxima do fuso | 12000rpm |
| Alimentar | |
| Velocidade máxima de alimentação | 12000m/min |
| Velocidade de avanço rápido (X/Y/Z) | 36/36/32m/min |
| Revista de ferramentas | |
| Capacidade do carregador de ferramentas | 24T |
| Tempo de troca de ferramentas | 2.5s |
| Precisão de posicionamento (GB standard) | |
| Precisão de posicionamento (X/Y/Z) | 0.008mm |
| Precisão de reposicionamento (X/Y/Z) | 0.004mm |
| Dimensão da máquina | |
| C×L×A | 2940×2500×2600mm |
| Peso da máquina | |
| Carga máxima da mesa de trabalho | 800kg |
| Peso da máquina | 5000kg |
Características principales:
Caraterísticas principais: A máquina-ferramenta de nova geração tem uma forte capacidade de resposta dinâmica e tem uma excelente eficiência e precisão no processamento de metais não ferrosos, especialmente no processamento de pequenos orifícios, no processamento de aceleração e desaceleração de curso curto e no processamento de cantos de superfície de pequenos segmentos de linha.
(1) O fuso elétrico proporciona um binário nominal quase dez vezes superior (fuso elétrico 10,7NM, fuso mecânico 1,19NM) e uma maior capacidade de corte.
(2) O fuso elétrico pode trabalhar a 12.000 rpm durante muito tempo, com pequenas vibrações, pequena extensão térmica, elevada precisão de maquinação e melhor qualidade da superfície do produto.
