Description

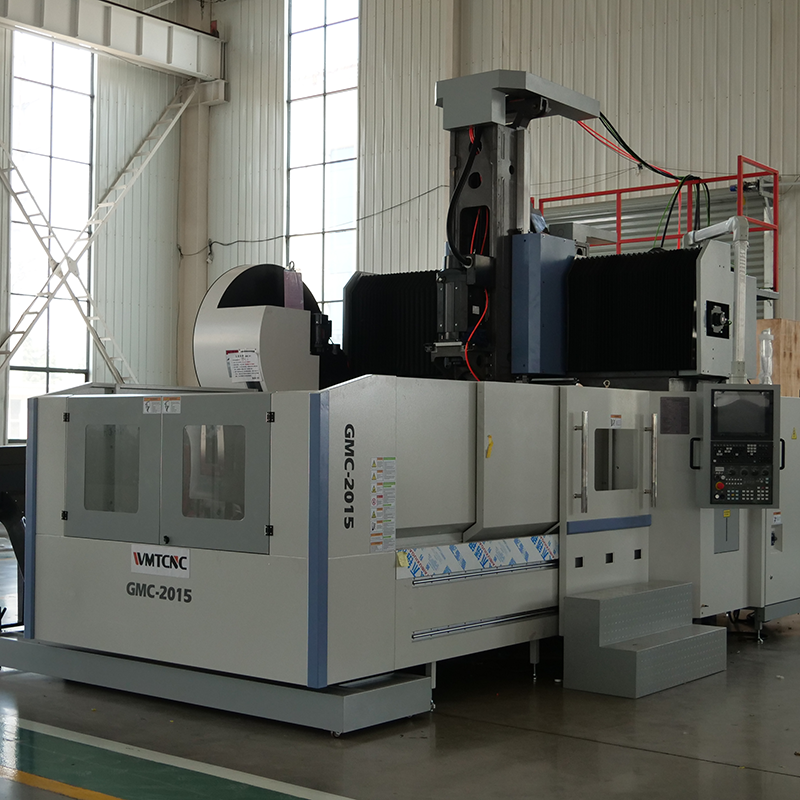

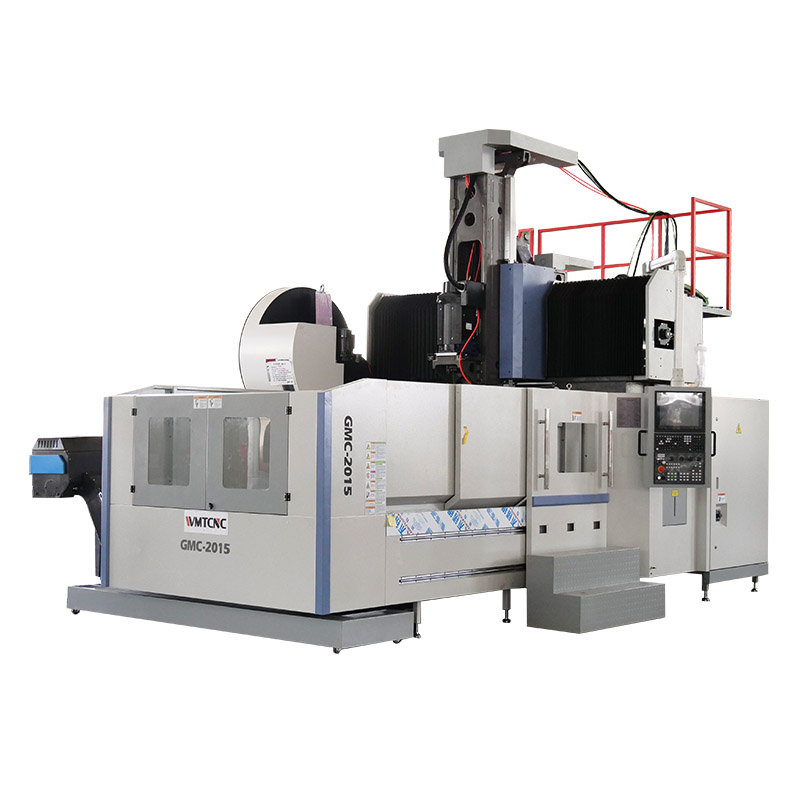

O centro de maquinação de pórtico CNC GMC2015 serve principalmente as indústrias aeronáutica, aeroespacial, automóvel e militar. Além disso, processa peças complexas de pequena a média dimensão em metais ferrosos e não ferrosos. O produto é projetado de forma modular e pode ser serializado e personalizado de acordo com a demanda do mercado. A sua boa relação desempenho-preço é a melhor escolha para clientes nacionais e estrangeiros.
A conceção da máquina-ferramenta está em conformidade com as normas internacionais ISO, e as unidades de medida de todas as peças, componentes e vários instrumentos adoptam as normas do Sistema Internacional de Unidades (SI).
Detalhes da Máquina
 |
 |
| CONTROLADOR CNC | TAIWAN DETA ATC |
| De série com o controlador Fanuc Oi MF. Siemens 828D, KND, GSK como opção. | Padrão com magazine de ferramentas tipo disco 24T |
 |
 |
| EIXO DE TAIWAN | LUBRIFICAÇÃO AUTOMÓVEL |
| O famoso fuso de Taiwan. Alta velocidade, alta precisão. Bom acabamento superficial | Lubrificação automática regular e quantitativa. Ajustar o tempo de lubrificação em conformidade |
Especificação do Centro de Maquinação de Dupla Coluna GMC2015
| Especificação | Unidade | GMC2015 | ||
|---|---|---|---|---|
| Bancada de trabalho | Dimensão da bancada de trabalho | mm | 1200×2100 | |
| Distância entre duas colunas | mm | 1500 | ||
| Carga máxima | Kg | 3000 | ||
| Tamanho da ranhura em T | 22×7 | |||
| Gama de processamento | Curso máx. da mesa – eixo X | mm | 2000 | |
| Curso máx. do carro – eixo Y | mm | 1500 | ||
| Curso máx. do carro – eixo Z | mm | 800 | ||
| Distância da ponta do fuso à superfície da mesa | Máx. | mm | 950 | |
| Mín. | 150 | |||
| Шпиндель | Furo cónico | BT50 | ||
| Gama de RPM | r/min | 40～6000 | ||
| Binário máximo de saída | N-m | 113 | ||
| Potência do motor do fuso | kW | 18.5 | ||
| Alimentação | Скорость подачи резания | mm/min | 1～10000 | |
| Velocidade de alimentação rápida | Eixo X | m/min | 15 | |
| Eixo Y | 15 | |||
| Eixo Z | 15 | |||
| Precisão de posicionamento | Eixo X | Norma: JB/T8771.4-1998 | mm | 0.025 |
| Eixo Y | 0.02 | |||
| Eixo Z | 0.015 | |||
| Precisão de reposicionamento | Eixo X | Norma: JB/T8771.4-1998 | mm | 0.014 |
| Eixo Y | 0.012 | |||
| Eixo Z | 0.01 | |||
| Peso da máquina | Kg | 16000 | ||
| Capacidade eléctrica total | KVA | 48 | ||
| Dimensões da máquina | mm | 6300×3050×4100 | ||
Características Principales:
- A caixa do fuso utiliza uma corrediça tipo T para um suporte estável, enquanto a guia rígida do eixo Z garante um corte suave e de alta precisão.
- O grupo do fuso vem de uma fábrica profissional de Taiwan com alta precisão e excelente desempenho. Enquanto isso, a pinça de ferramenta usa a mola borboleta do fuso para criar tensão, puxa o prego do suporte da ferramenta através de um mecanismo de brochar de garra de quatro pétalas.
- A máquina-ferramenta tem a função de orientação do fuso.
- A bancada de trabalho, incluindo as colunas, vigas, selas, caixas de fuso e outras peças grandes mencionadas mais tarde, são todas feitas de materiais de ferro fundido de alta resistência e fundição em areia de resina. Os engenheiros utilizam software 3D para otimizar e conceber estas peças de grandes dimensões, além disso, dispõem as placas de nervuras de forma razoável para aumentar a rigidez estrutural.
