Description
Os centros de maquinação vertical CNC V10S são dispositivos concebidos de forma complexa que tornam uma multiplicidade de tarefas muito mais rápidas e fáceis do que seriam de outra forma. Os centros de maquinação vertical CNC estão na vanguarda da tecnologia, produzindo um novo nível de automação, reduzindo as cargas de trabalho dos operadores e diminuindo os custos de mão de obra. Não é apenas a tecnologia mais recente que torna os centros de maquinação vertical líderes de mercado; é também o seu design inovador.

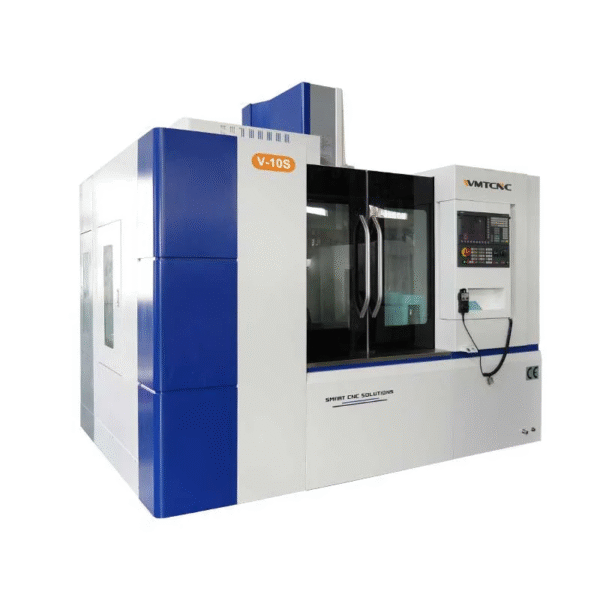

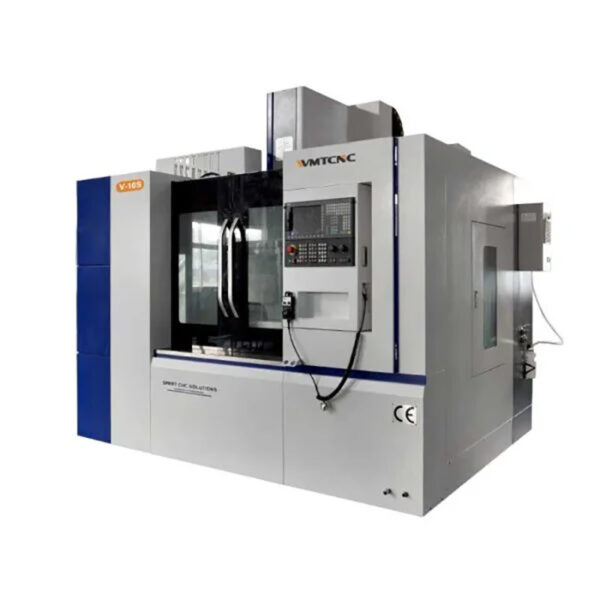

Especificação do Centros de Maquinação Vertical CNC V10S
| Especificações | V10S |
|---|---|

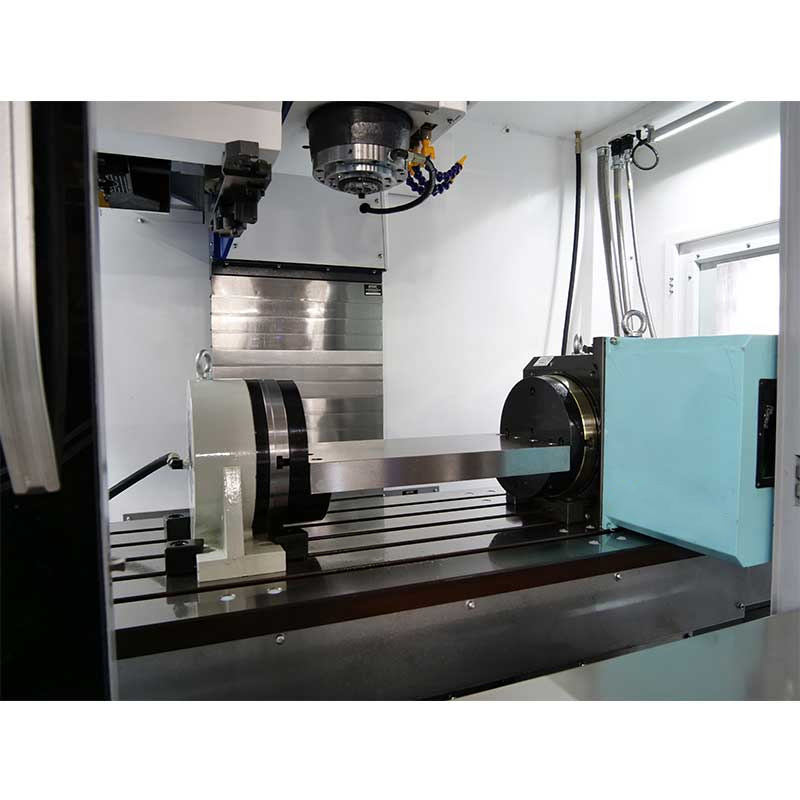

| Tamanho da mesa de trabalho | 1200×550mm |
| Ranhura em T | 18×5×90mm |
| Carga máxima da mesa de trabalho | 600kg |
| Distância entre o centro do fuso e a coluna | 580mm |
| Distância entre o nariz do fuso e a mesa | 130-680mm |
| Tipo de carril | Linear Guideway |
| Cone do fuso | BT40 |
| Velocidade do fuso | 12000rpm |
| Potência do motor principal | 7.5kw |
| Curso do eixo X/Y/Z | 1000mm / 550mm / 550mm |
| Deslocação rápida X/Y/Z | 48000mm/min |
| Capacidade do depósito de ferramentas | 24pcs |
| Peso máximo da ferramenta | 8kg |
| Precisão de posicionamento | ±0.006mm |
| Precisão de reposicionamento | ±0.003mm |
| Pressão do ar | 0.5-0.8mpa |
| Líquido de refrigeração | Air conditioning |
| Dimensão total (C×L×A) | 3150×2800×3150mm |
| Peso | 6000kgs |
Características Principales:
- Eixo de precisão BT40-150 de alta velocidade ligado diretamente (12000rpm), opcional 8000 rpm
- Todos os suportes de três eixos adoptam carris lineares de rolos de precisão de grande escala importados, que têm um suporte super rígido, boa retenção de precisão e um funcionamento particularmente estável.
- Os três eixos XYZ são todos acionados por parafusos de esferas de precisão importados, com um design de grande passo e uma velocidade máxima de movimento rápido de 48m/min. Com tecnologia avançada de montagem de pré-estiramento do parafuso, o parafuso tem baixa deformação térmica e alta precisão de transmissão e posicionamento.
- O rolamento de suporte do parafuso adopta o rolamento especial de precisão NSK e a porca de bloqueio do parafuso adopta a marca Taiwan Yingxi para melhorar o suporte e a precisão de pré-aperto do parafuso e melhorar ainda mais a precisão geral de maquinação da máquina-ferramenta.
- Todos os três eixos adoptam um interferómetro laser de alta precisão e uma barra de apoio para compensar com precisão o erro de passo do parafuso e a folga, de modo a que a precisão de posicionamento e a precisão de posicionamento repetido dos três eixos sejam melhoradas.
- Sistema automático de lubrificação centralizada. Lubrificar as partes móveis, como o parafuso de avanço e a calha de guia, através do intervalo de tempo de enchimento de óleo definido e do tempo de enchimento de óleo para garantir a precisão de utilização normal e a vida útil da máquina-ferramenta.

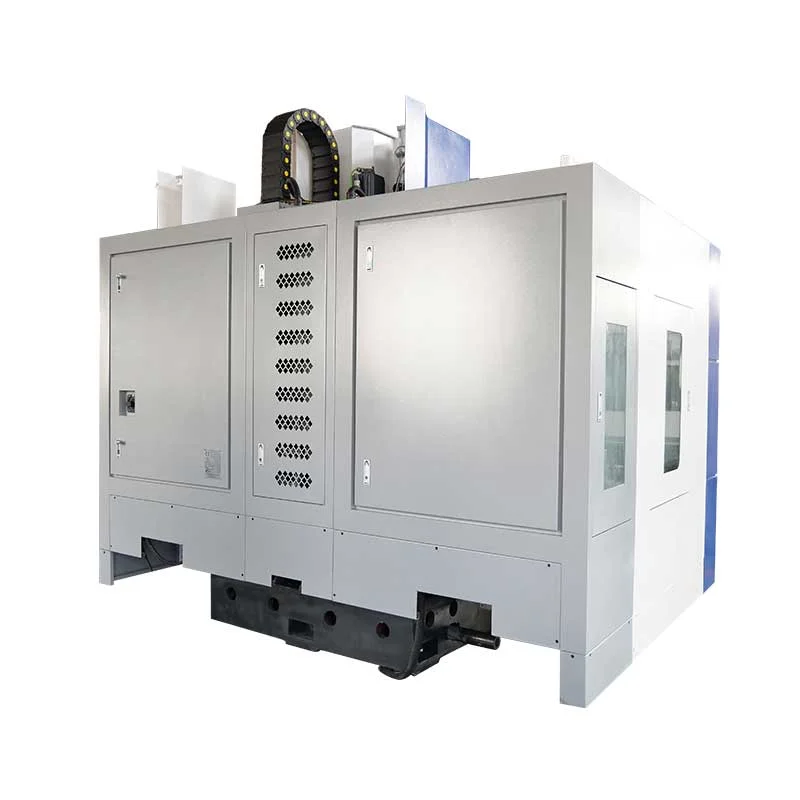

- Coberturas totalmente fechadas, protegem eficazmente as peças móveis e aumentam a sua vida útil.
