Description
Os centros de maquinação horizontal CNC são utilizados principalmente nas indústrias pesadas, como a aeronáutica, a automóvel, a naval e outras indústrias pesadas. Processa principalmente peças de trabalho grandes e complexas, como vigas de aeronaves, estruturas e algumas partes de máquinas de grande porte.

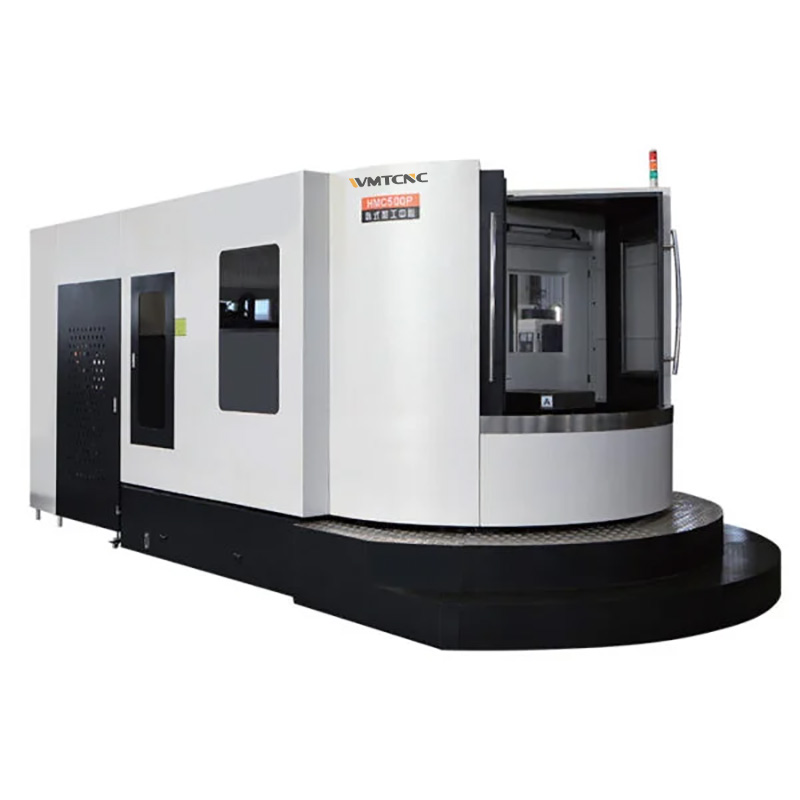

Especificación Del Centro De Mecanizado Horizontal HMC500P
| Especificação | Unidade | HMC500P |
|---|---|---|
| A bancada de trabalho | Paletes duplas | |
| Tamanho da mesa | mm | 500×600 |
| Peso máximo suportado pela mesa | kg | 60 |
| Número de postos de trabalho | 2 | |
| Forma da mesa | mm | Máquina de roscar 24xM16 |
| Distância do centro do fuso à mesa de trabalho em linha reta | mm | 0~750 |
| Diâmetro da peça de trabalho | mm | 130~1030 |
| Diâmetro da peça de trabalho | mm | 95 |
| Indexação da mesa | 1″X360 ou 0,001″ | |
| Forma da estrutura da mesa | Tipo de tambor rotativo | |
| Tempo de mudança da bancada | s | 3 |
| Programa de trabalho (X/Y/Z) | mm | 1050/750/900 |
| Distância de deslocação rápida (X/Y/Z) | m/min | 30/30/30 |
| O eixo B está a mover-se rapidamente | m/min | 10 |
| Potência do fuso | kw | 15/18.5 |
| A velocidade mais elevada | rpm | 6000 |
| Corrente de furos do eixo principal | BT50 | |
| O diâmetro do fuso | mm | 100 |
| Precisão de posicionamento | mm | 0,01 (gama completa) |
| Precisão de posicionamento de repetição | mm | 0,006 (gama completa) |
| Precisão de indexação do eixo B | 10″ | |
| Precisão de indexação do eixo B | 5″ | |
| A base de dados Dao é | T | 24 |
| Método de seleção da ferramenta | Arbitrário bidirecional | |
| Tempo de troca de ferramenta | s | 4.5 |
| Comprimento x largura x altura | mm | 6600x4300x2850 |
| Peso da máquina | kg | 13000 |
Características principales:
- O eixo do centro de usinagem horizontal é horizontal e geralmente tem uma mesa quadrada para indexar o movimento rotativo.
- A bancada de troca automática pode processar a peça de trabalho na bancada de trabalho na posição de carga e descarga enquanto processa a peça de trabalho na bancada de trabalho na posição de trabalho, encurtando assim o tempo auxiliar e melhorando a eficiência do processamento.
