Description

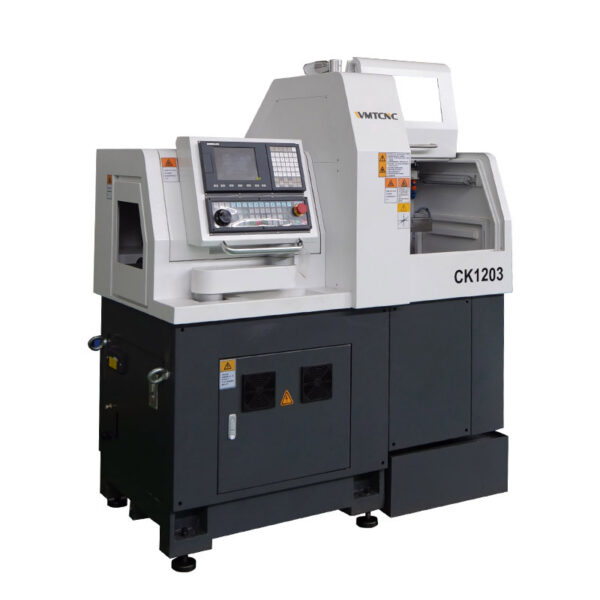

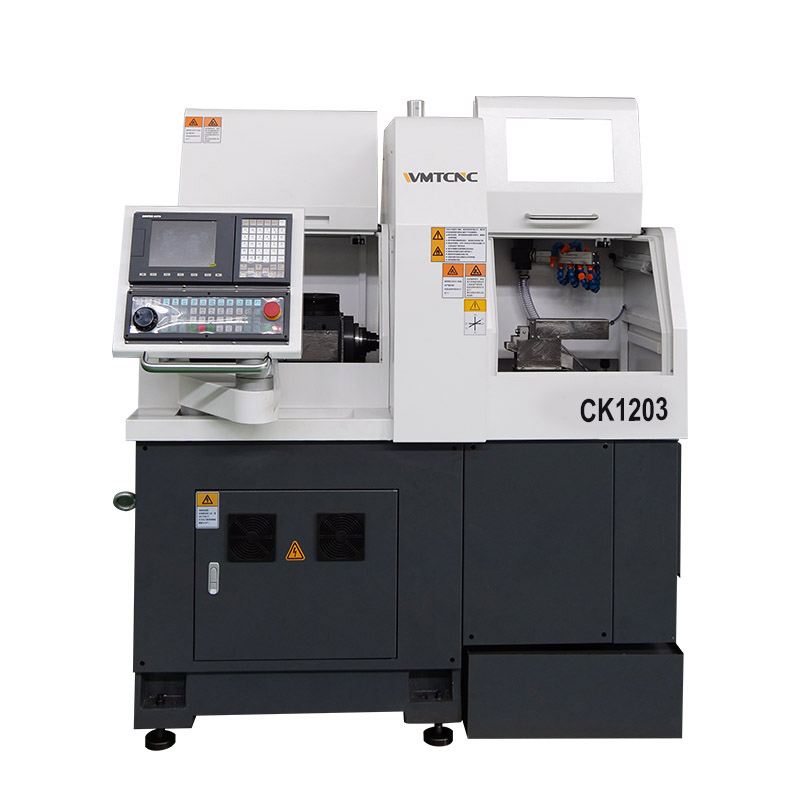

Torno automático cnc de tipo suíço CK1203 com ferro fundido de alto desempenho: Design estrutural estável, ferro fundido Meehanna de alta qualidade (metal meehanite) toda a cama e placa de arrasto, forte rigidez e boa estabilidade. Amplamente utilizado nas indústrias de comunicação, eletrónica, automóvel, pneumática e hidráulica, médica, instrumentação, aviação e outras indústrias para maquinação de peças complexas, pequenas, de precisão e de eixo fino.
Detalhes da Máquina
 |
 |

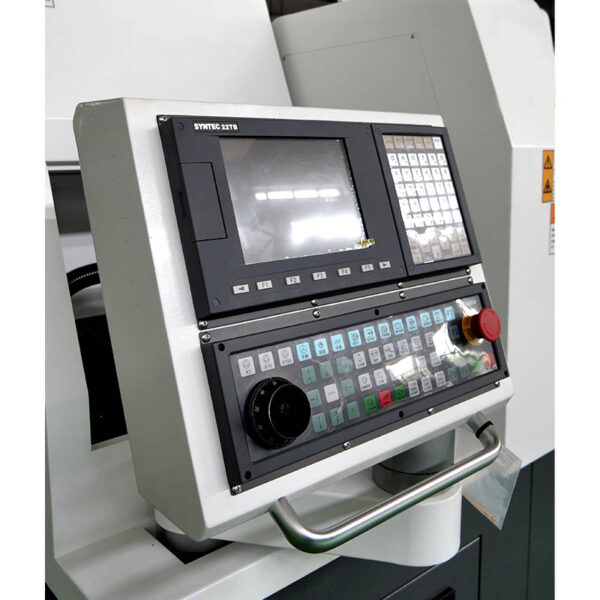

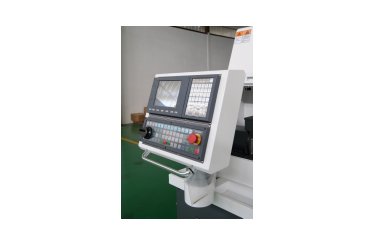

| Sistema CNC |

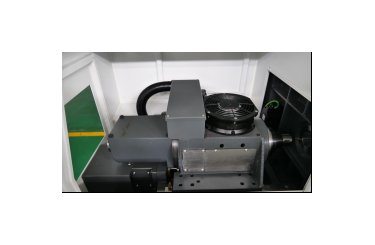

Fuso De Alta Precisão |
| De série com o sistema Syntec de Taiwan, três eixos e três ligações, alta estabilidade e alta precisão. |
Estrutura do fuso elétrico embutido, rolamento do fuso adota rolamentos de contato angular de alta precisão importados, para garantir alta rigidez do fuso e retenção de precisão de longa duração, desvio do fuso ≤ 2μm. |
 |
 |

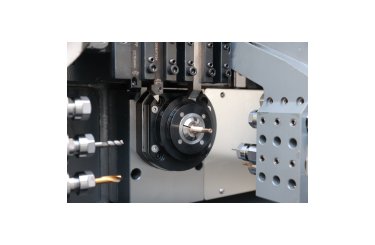

| Estrutura da Guia |
Sistema de Ferramentas |
| O modo de corte com guia fixa ou rotativa pode ser selecionado para satisfazer requisitos de processamento diversificados. |
Adoção de uma estrutura de disposição linear de ferramentas em linha cruzada, remoção suave de aparas, estrutura compacta e mudança rápida de ferramentas. Através da configuração da ferramenta eléctrica radial, pode satisfazer a procura de processos complexos de torneamento, fresagem, perfuração e outros processos de processamento de compostos. |
 |
 |

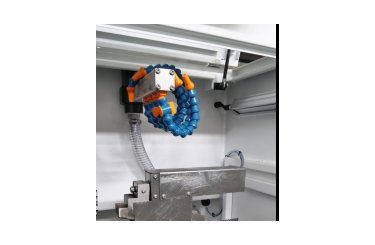

| Sistema de Arrefecimento |

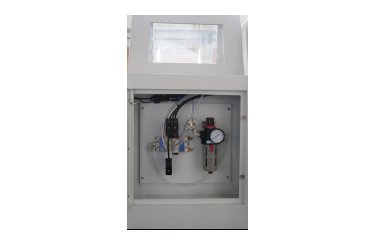

Componente Pneumático |
| Melhora drasticamente a eficiência da maquinagem e a vida útil da ferramenta. |
A troca automática de ferramentas, a fixação da peça de trabalho e outras funções podem ser realizadas para reduzir o tempo de maquinação. |
 |
 |

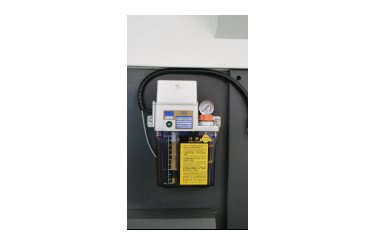

| Sistema de Lubrificação |

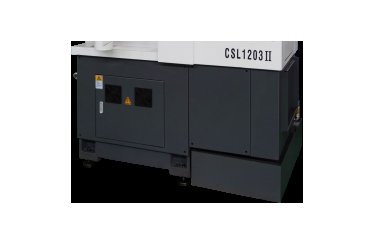

Ferro Fundido de Alto Desempenho |
| Todos os parafusos e calhas de guia são lubrificados por um sistema de lubrificação centralizado para garantir o funcionamento eficiente e a longo prazo da máquina-ferramenta. |
Conceção estrutural estável, ferro fundido Meehanna (metal meehanite) de alta qualidade, cama inteira e placa de arrasto, após tratamento de envelhecimento, forte rigidez e boa estabilidade. |
Processamento de Amostras de Torno CNC Tipo Suíço
 |
| Amplamente utilizado nas indústrias de comunicação, eletrónica, automóvel, pneumática e hidráulica, médica, de instrumentação, aeronáutica e outras para o processamento de peças complexas, pequenas, de precisão e de veio fino. |
Especificação do Torno CNC Suíço CK1203
| Especificação |
CK1203 |
| Capacidade de processamento |
Diâmetro máx. de aperto do fuso (mm) |
Φ12 |
| Diâmetro do furo do eixo principal (mm) |
Φ16 |
| Comprimento máximo de maquinagem (mm) |
Manga de guia fixa |
140 |
| Manga de guia rotativa |
135 (Optional) |
| Sem manga de guia |
— |
| Diâmetro máx. de aperto do fuso traseiro (mm) |
— |
| Diâmetro máx. de perfuração (mm) |
φ7 |
| Diâmetro máx. da rosca (mm) |
M6 |
| Capacidade mecânica |
Velocidade do fuso principal (r/min) |
8000 |
| Velocidade do fuso posterior (r/min) |
— |
| Velocidade da ferramenta ativa (r/min) |
5000 (Optional) |
| Velocidade de deslocação rápida (m/min) |
20 |
| Deslocação do fuso (mm) |
≤0.002 |
| Precisão de reposicionamento |
≤0.003 |
| Sistemas de ferramentas |
Ferramenta de torneamento cilíndrico |
5 (Φ10) |
| Ferramenta de perfuração de faces |
4 (ER11) |
| Ferramenta eléctrica lateral |
3 (ER11) (Optional) |
| Ferramenta de perfuração traseira |
— |
| Potência do motor |
Eixo principal (kW) |
3.7 |
| Eixo traseiro (kW) |
— |
| Potência do motor de potência lateral (kW) |
0.4 (Optional) |
| Bomba de arrefecimento (kW) |
0.18 |
| Peso da máquina (kg) |
1350 |
| Dimensão total (C×L×A) (mm) |
1560×900×1680 |
Características Principales:
- Sistema CNC: Sistema padrão de nova geração de Taiwan, controlo de canal duplo, alta eficiência, alta precisão. O sistema Mitsubishi do Japão pode ser selecionado de acordo com as necessidades do cliente.
- Eixo de alta precisão: O rolamento do fuso da máquina-ferramenta adota rolamentos de contato angular de alta precisão importados para garantir alta rigidez do fuso e retenção de precisão de longa duração, desvio do fuso ≤ 2μm.
- Alimentação de alta precisão: Eixos de alimentação servo-acionados, rolamentos de parafuso de alta precisão importados, guia de parafuso de alta precisão importado, para garantir a precisão de usinagem e manutenção de precisão de longa data, alimentando a repetibilidade da precisão de posicionamento de cada eixo ≤ 3μm.
- Estrutura da manga de guia: Ele pode realizar a troca rápida entre o modo de manga guia e o modo de manga não guia para atender aos requisitos de usinagem diversificados.
- Sistema de ferramentas: A máquina adopta uma estrutura de ferramentas vertical de duas filas com estrutura compacta e troca rápida de ferramentas. A configuração da ferramenta eléctrica radial pode satisfazer as necessidades de torneamento complexo, fresagem, perfuração e outros processos de maquinação de compostos.
- Automação: Através da configuração da máquina de alimentação automática, pode realizar o processamento contínuo automático.
