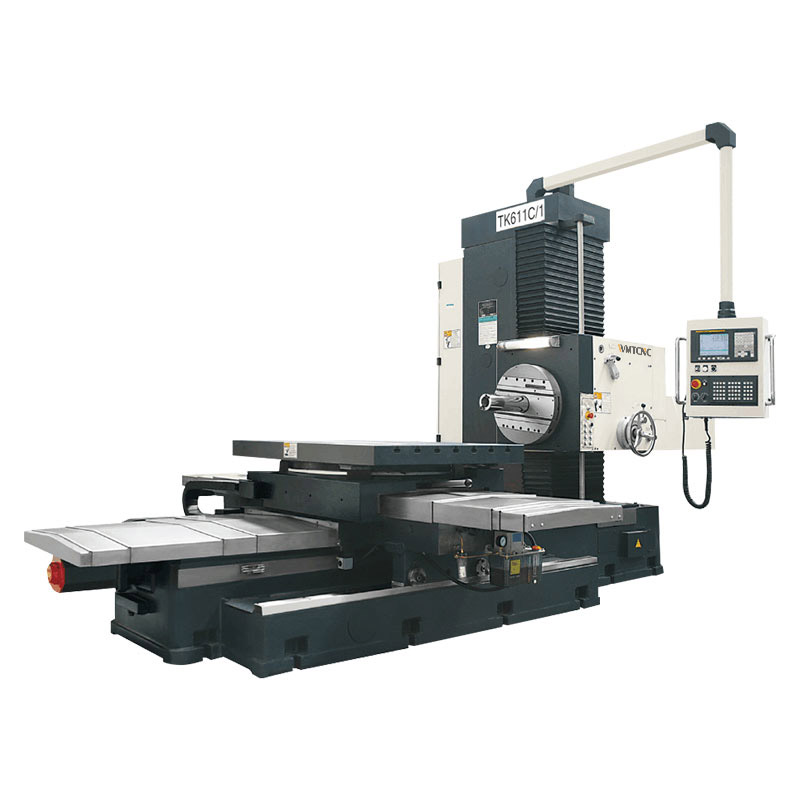

A mandriladora TK611C/1, com base na mandriladora tradicional, foi projetada com otimizações em seu design. A máquina-ferramenta pode ser amplamente utilizada no processamento de grandes peças como corpos de caixas, carcaças, bases de motores, entre outras, para operações de furação, mandrilamento, brochamento, alargamento, faceamento, fresagem de superfícies planas, torneamento e corte de roscas, etc. É especialmente adequada para peças de caixa de médio e grande porte, tanto para mandrilamento bruto quanto para mandrilamento de acabamento, fresagem e outros processos de usinagem.

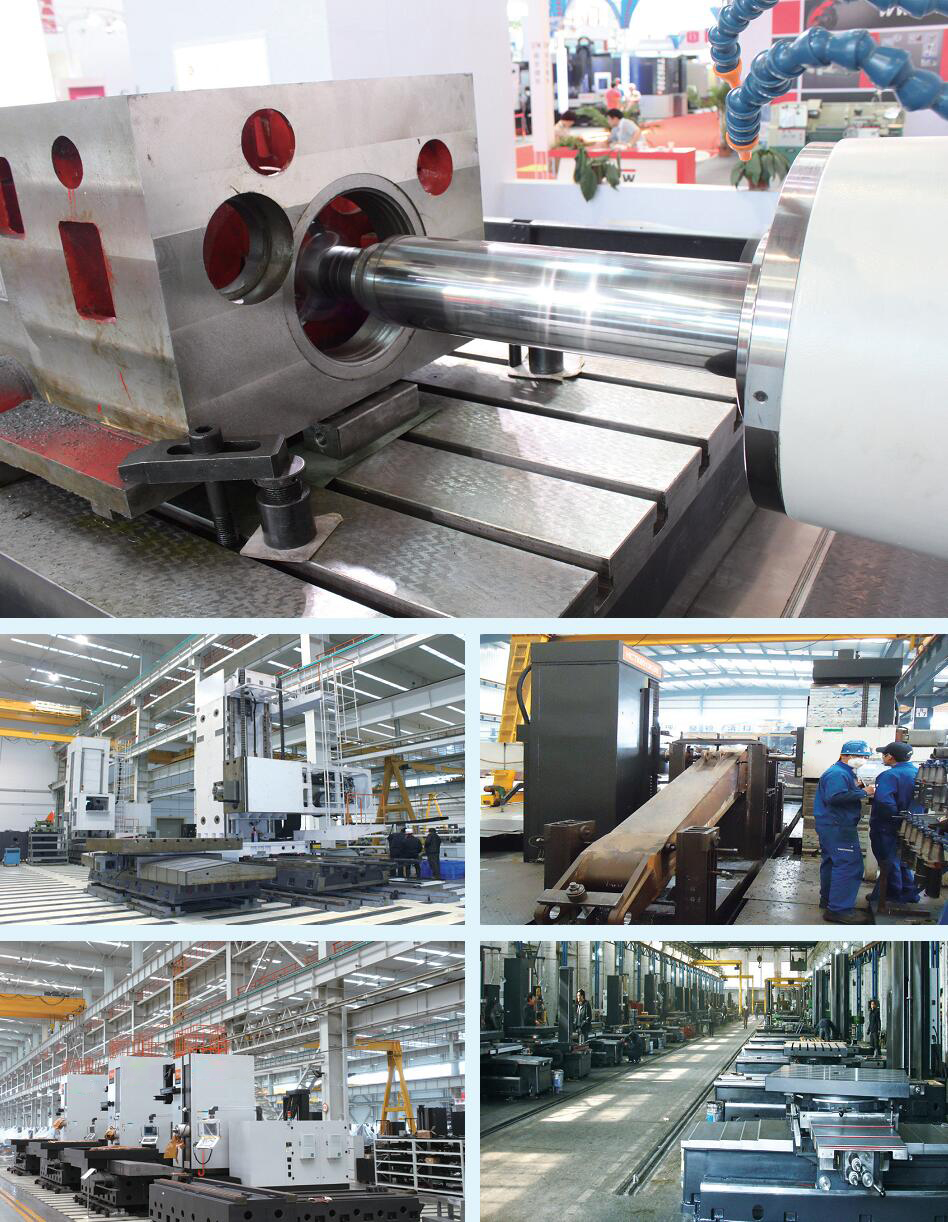

Força de Fábrica

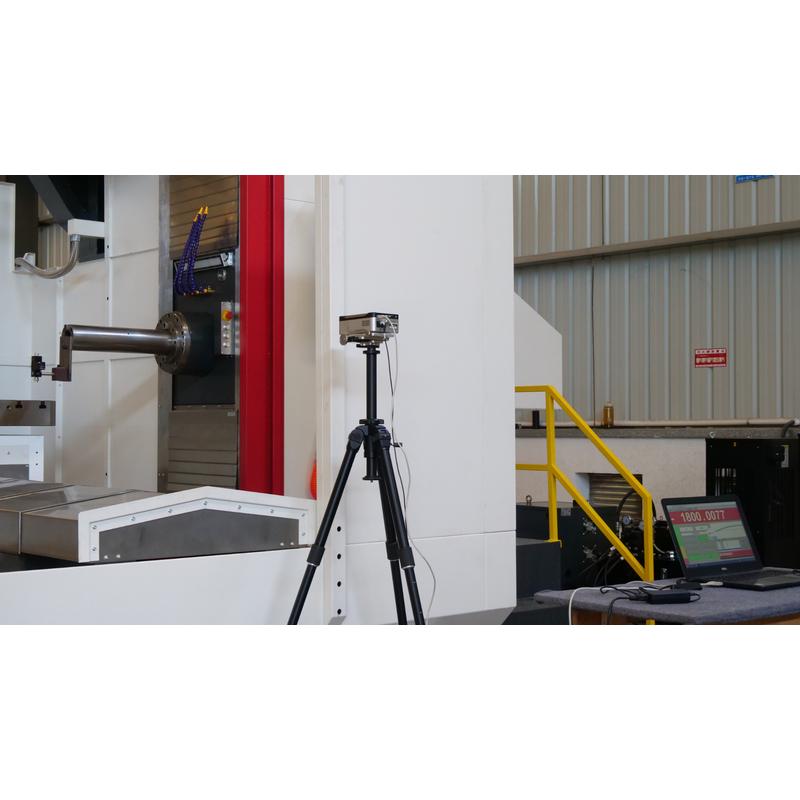

Teste De Precisão Tridimensional
Detalles de la Máquina
Especificações
Especificações
TK611C/1 (TK611C/1A)
Tamanho da mesa (C×L)
1320×1010mm
Diâmetro do fuso
110mm
Deslocamento X
1200mm
Deslocamento Y
900mm (830mm)
Deslocamento Z
1300mm
Deslocamento W
550mm
Deslocamento da mesa de trabalho
Manual type (±360° CNC control)
Linha central do fuso até à mesa
5–905mm (835mm)
Extensão T (N×L×P)
7×22mm×125mm
Carregamento da mesa
5T
Controlador CNC
SIEMENS 828D ou FANUC 0i MD
Quantidade de eixos
X/Y/Z（X/Y/Z/B）
Cone do fuso
BT50 (P50T-1)
Velocidade do fuso
12–1100rpm
Potência e binário do motor principal
F: 11/15kW (1100Nm)
S: 12/16kW (1100Nm)
Diâmetro máx. de furação/mandrilagem
240mm / 50mm
Força axial máxima de avanço no fuso
13000Nm
X/Y/Z Deslocamento rápido
5000mm/min
X/Y/Z Velocidade de alimentação
5–1000mm/min
Velocidade de alimentação
0.5–1000mm/min (Normal)
W Deslocamento rápido
2060mm/min (Normal)
Curso radial do suporte do cabeçote de faceamento
160mm
Velocidade do cabeçote de faceamento
4–125rpm
Diâmetro máx. de maquinação do suporte do cabeçote
φ630mm
Binário máx. permitido do cabeçote de faceamento
1100Nm
Velocidade de alimentação do cabeçote de faceamento
0.2–330mm/min
Deslocamento rápido do suporte do cabeçote
1370mm/min
X/Y/Z Precisão de posicionamento
0.03/0.03/0.03mm
X/Y/Z/L (GB/T17421.2-2000) Precisão repetida
0.015/0.015/0.015/—mm
Tamanho da máquina (C×L×A)
5.3×3.1×2.9m
Peso
13T
Caraterísticas Principais
Esta máquina está equipada com uma única coluna, caixa lateral suspensa, mesa de trabalho com posicionamento em quatro pontos e rotação manual (opcional torre CNC Hirth com indexação de 360×1°).
Os eixos X, Y e Z são controlados por sistema CNC, podendo realizar movimentos simultâneos.
O eixo de mandrilamento e o eixo do cabeçote de faceamento são controlados por motor de servo, permitindo processamento automático.
Os eixos X, Y e Z utilizam guias deslizantes retangulares, com aplicação de revestimento plástico de Teflon, proporcionando absorção de choques e alta precisão.
A caixa do fuso possui contrapeso de balanceamento; o fuso e o eixo do cabeçote de faceamento são controlados por motor servo AC.
