Description

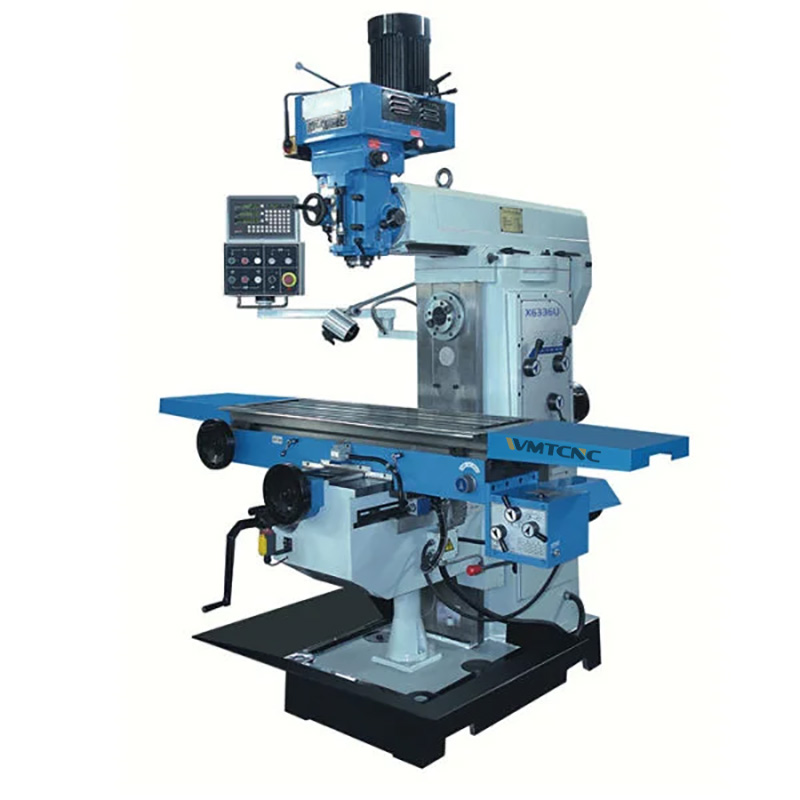

Amplamente utilizado em processamento mecânico, moldes, instrumentos, aparelhos e outras indústrias. Os principais componentes, como base, fuselagem, mesa de trabalho, corrediça central, corrediça elevatória e assim por diante, são fundidos com material de alta resistência, e a estabilidade da máquina-ferramenta é garantida pelo envelhecimento artificial.
Detalhes da máquina
 |
 |

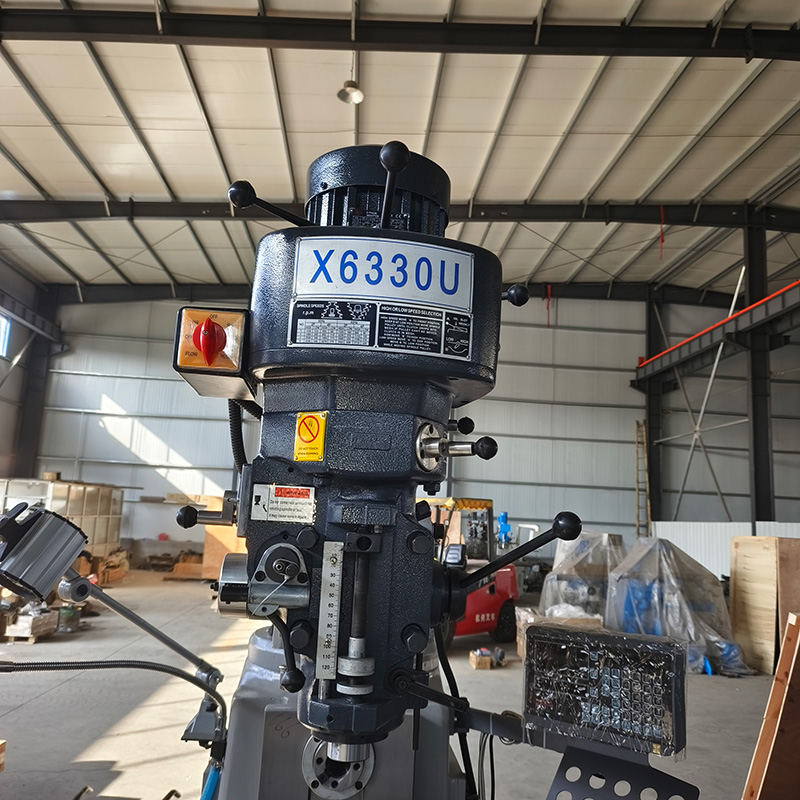

| CABEÇA DE FRESAGEM DE TORRE TAIWANESA | 3 EIXOS DRO |
| A cabeça de fresagem de torre pode rodar 45° (para a frente e para trás), rodar 90° (esquerda-direita).
A cabeça de fresagem de velocidade variável de Taiwan é opcional. |
A leitura digital de 3 eixos é opcional, requer um custo adicional.
Melhora a eficiência do processamento e da produção. |
 |
 |
| INTERRUPTOR DE CONTROLO | ARMÁRIOS ELÉCTRICOS |
| Interruptores de controlo na máquina.
Funcionamento rápido e fácil. |
Os armários de controlo de marca de alta qualidade são utilizados para controlar máquinas-ferramentas para várias tarefas. |
Especificação
| Especificações | X6330U |
| Tamanho da mesa | 1370 × 305 mm |
| Ranhuras em T (n.º/largura/passo) | 3/16/65 mm |
| Deslocamento da mesa (X/Y/Z) | 850 × 380 × 380 mm |
| Cônico do fuso: vertical/horizontal | R8/NT40(V), NT40(H) |
| Distância entre o nariz horizontal e a superfície da mesa | 0-380 mm |
| Distância entre o eixo do fuso e a superfície do ram | 210 mm |
| Faixa de velocidade do fuso | 80-4200 rpm (variável) |
| 66-4540 (vertical, 16 passos) | |
| 40-1300 rpm (horizontal, 12 passos) | |
| Deslocamento do braço | 400 mm |
| Potência do motor principal | 3 kW (vertical) |
| 4 kW (horizontal) | |
| Dimensões gerais da máquina (C*L*A) | 1700 × 1600 × 2250 mm |
| Peso da máquina | 1450 kg |
Principais caraterísticas
- A guia dupla em forma de cauda de andorinha de 55° é adotada nos eixos Y e Z, facilitando o ajuste e a reparação.
- Adotou-se uma nervura de reforço em ambos os lados da coluna, tornando a máquina rígida e bonita.
