Description

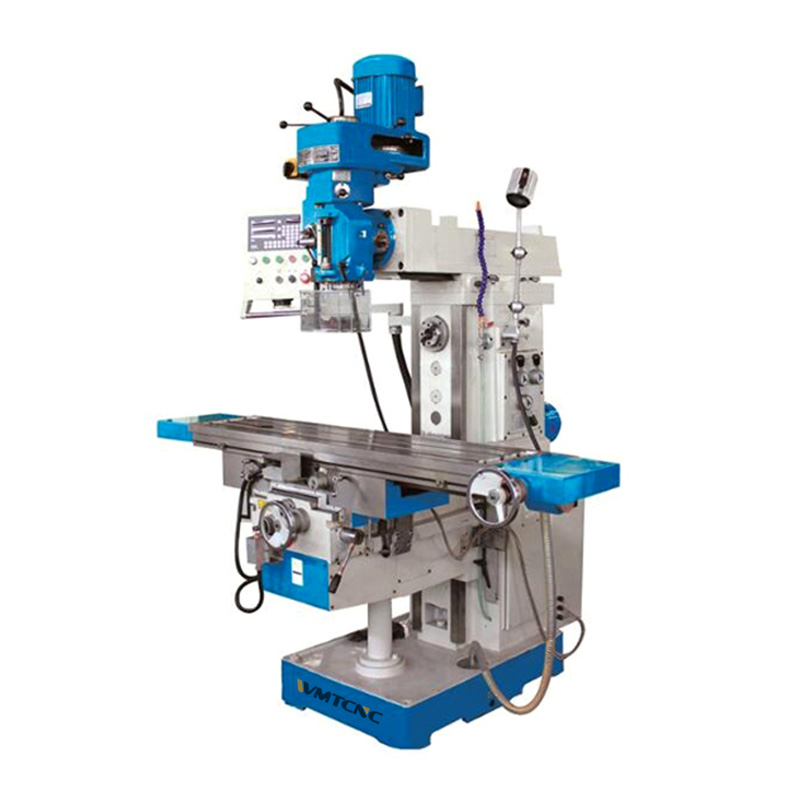

Amplamente utilizado em processamento mecânico, moldes, instrumentos, aparelhos e outras indústrias. Os principais componentes, como base, fuselagem, mesa de trabalho, corrediça central, corrediça elevatória e assim por diante, são fundidos com material de alta resistência, e a estabilidade da máquina-ferramenta é garantida pelo envelhecimento artificial.

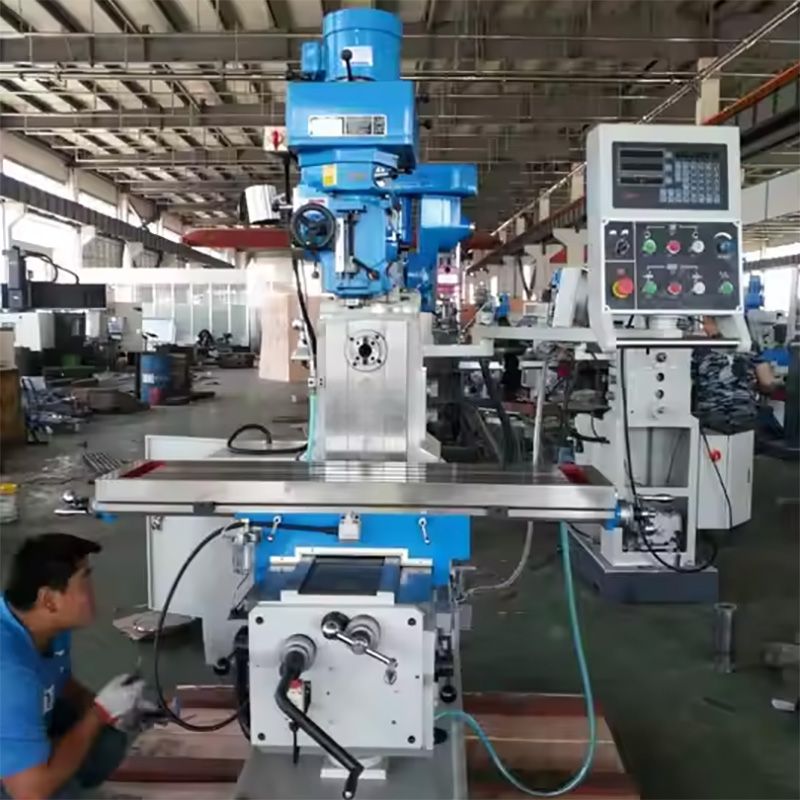

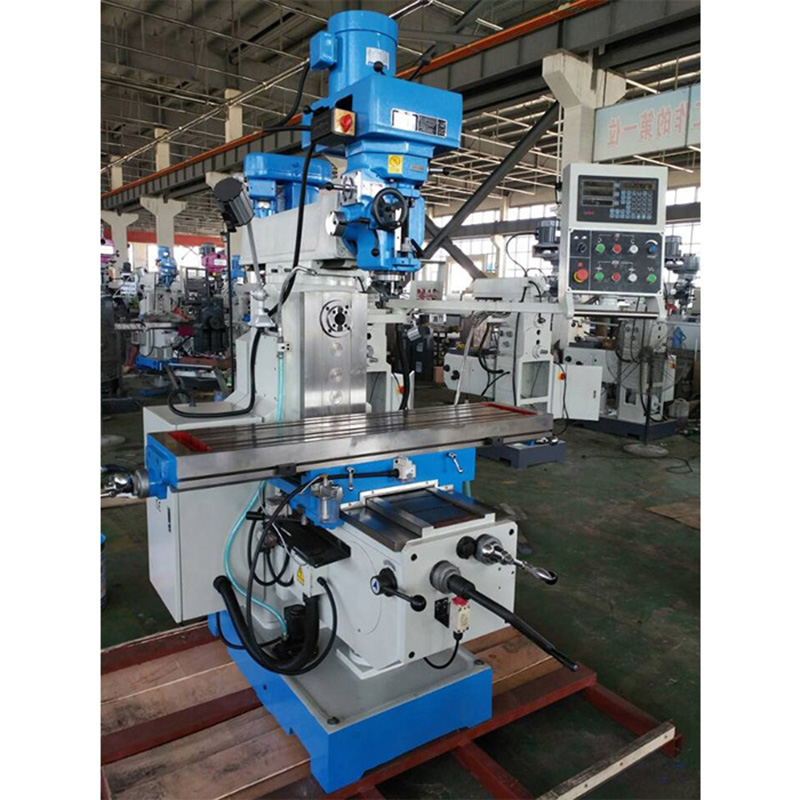

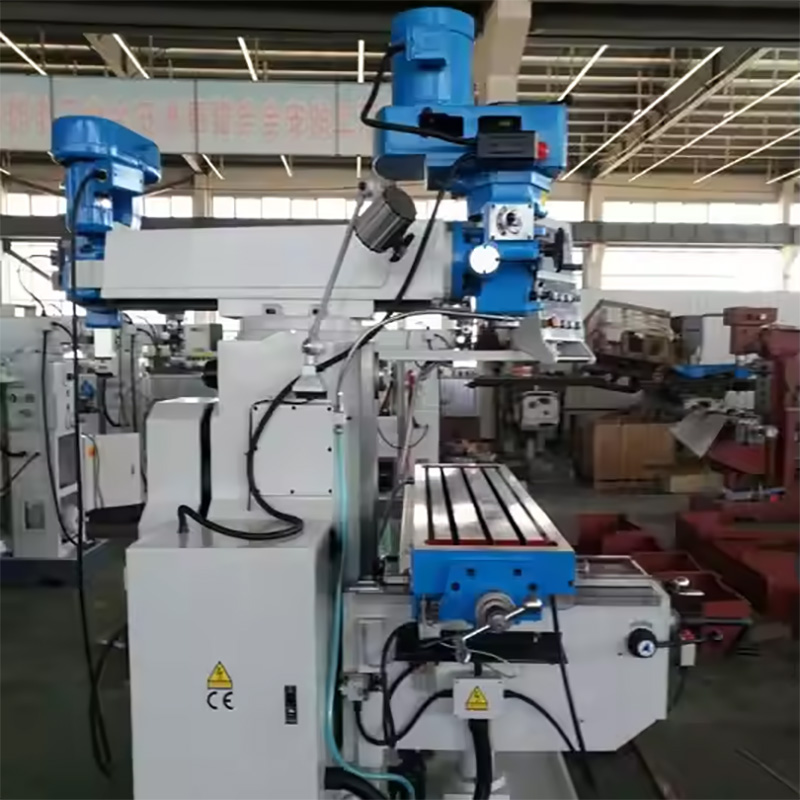

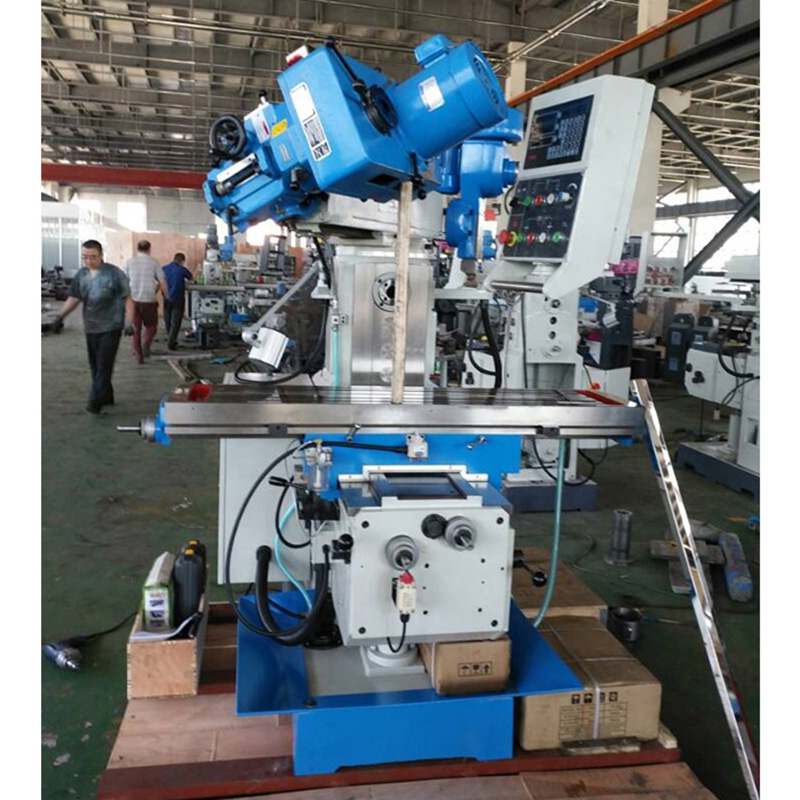

Detalhes da máquina
 |
 |
| MESA DE TRABALHO |
ARMÁRIOS ELÉCTRICOS |
| Guia de endurecimento, retificação de precisão e raspagem. |
Os armários de controlo de marca de alta qualidade são utilizados para controlar máquinas-ferramentas para várias tarefas. |
Especificação
| Especificação |
XL6330A |
| Tamanho da mesa |
1370X300mm |
| Deslocamento da mesa (X/Y/Z) |
820/300/400mm |
| Velocidade rápida da mesa (X/Y/Z) |
1335/1335/1000mm/min |
| Cone do fuso |
Vertical: 3HP: R8 ou ISO30; 5HP: ISO40 Horizontal: ISO40 |
| Avanço da mesa (X/Y/Z) |
XY: 30-830 Z: 23-625 mm/min |
| Distância entre o nariz horizontal e a superfície da mesa |
75-475mm |
| Distância entre o eixo do fuso e a superfície do ram |
200mm |
| Faixa de velocidade do eixo |
Vertical: velocidade variável 43-3225 r/min; velocidade por etapas 65-4660 (16 etapas) r/min |
| Horizontal: 35-1500 (12 etapas) r/min |
| Ranhuras em T (n.º/largura/passo) |
3/14/80mm |
| Deslocamento do braço |
450mm |
| Potência do motor principal |
Vertical: 3HP / 5HP; Horizontal: 3kW |
| Torque do servomotor CA dos eixos X/Y/Z |
10N.m |
| Dimensões totais |
1720×1680×2350mm |
| Peso líquido |
1650kg |
Principais caraterísticas
- A máquina utiliza uma mesa de controlo servo-motor três para a alimentação automática de grande torque, economia de energia, segura e fiável;
- Cabeça de fresagem da secção de configuração da máquina original de Taiwan de 5HP;
- máquina padrão com eixo horizontal, aumentando a gama de utilização da máquina
