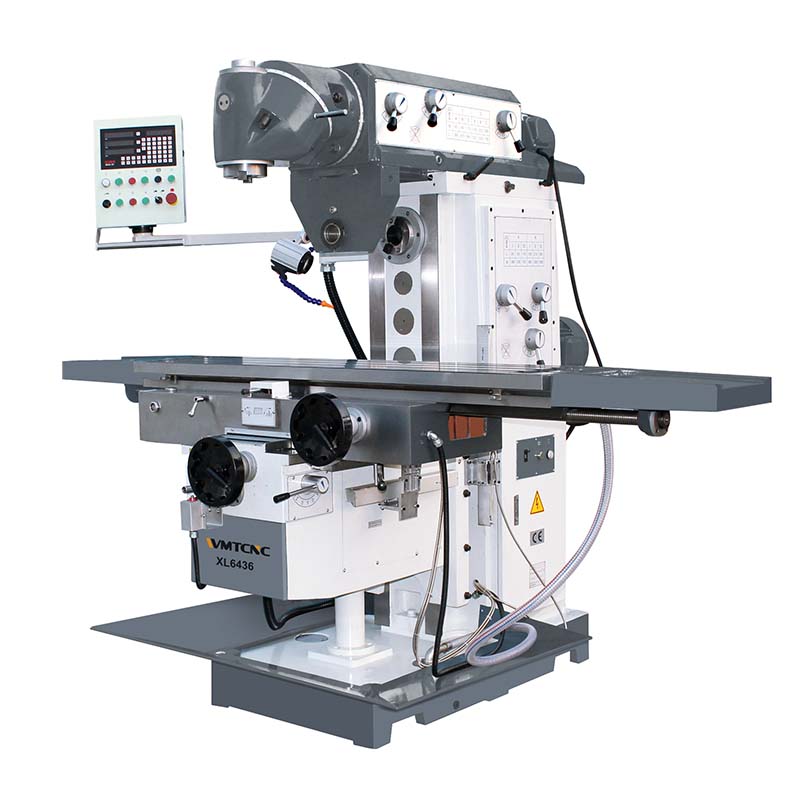

XL6436 Fresadora de eixo universal com servo-acionamento Preço
Detalhes da máquina
 |
 |

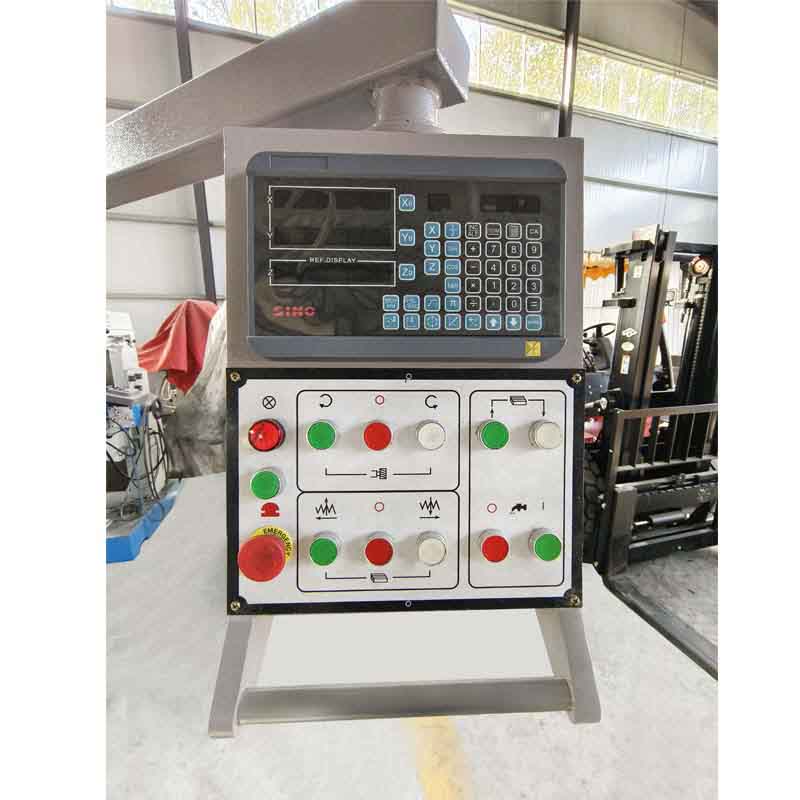

| CABEÇA DE FRESAGEM DE TORRETA DE TAIWAN | 3 EIXOS DRO |
| A cabeça de fresagem universal pode efetuar uma conversão rápida entre a fresagem vertical e a fresagem horizontal. | A leitura digital de 3 eixos é opcional, requer um custo adicional. Melhora a eficiência do processamento e da produção. |
 |
 |

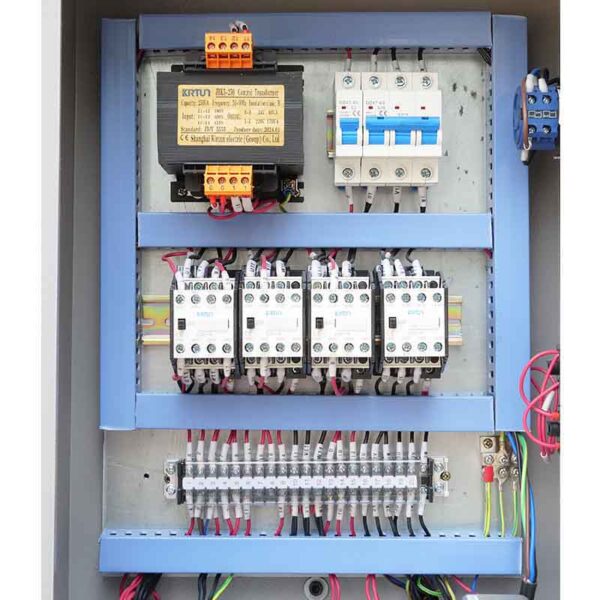

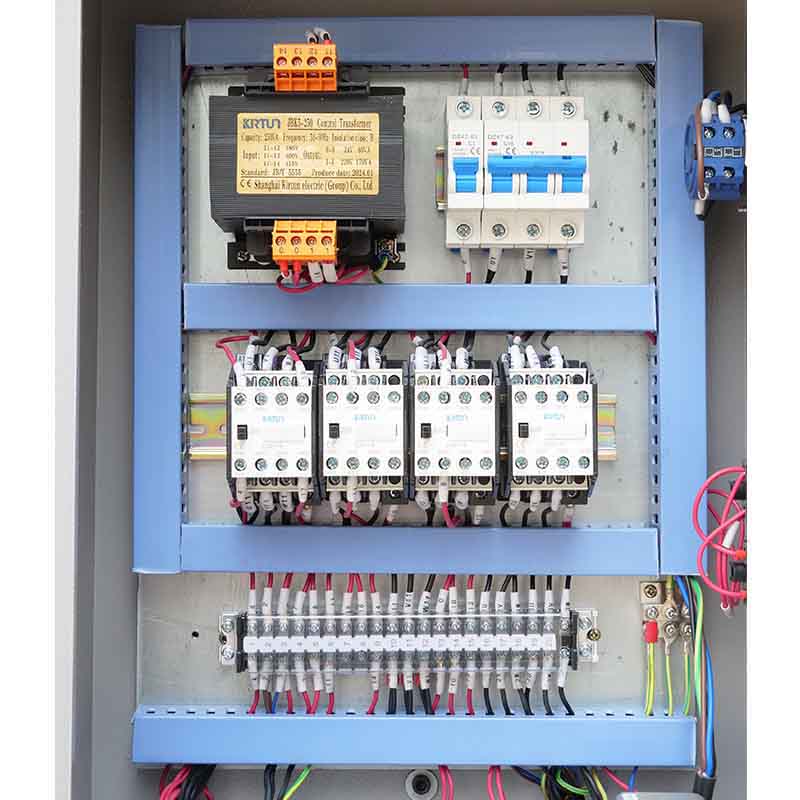

| INTERRUPTOR DE CONTROLO | ARMÁRIOS ELÉCTRICOS |
| Interruptores de controlo na máquina. Operação rápida e fácil. | Os armários de controlo de marca de alta qualidade são utilizados para controlar máquinas-ferramentas para várias tarefas. |
 |
 |

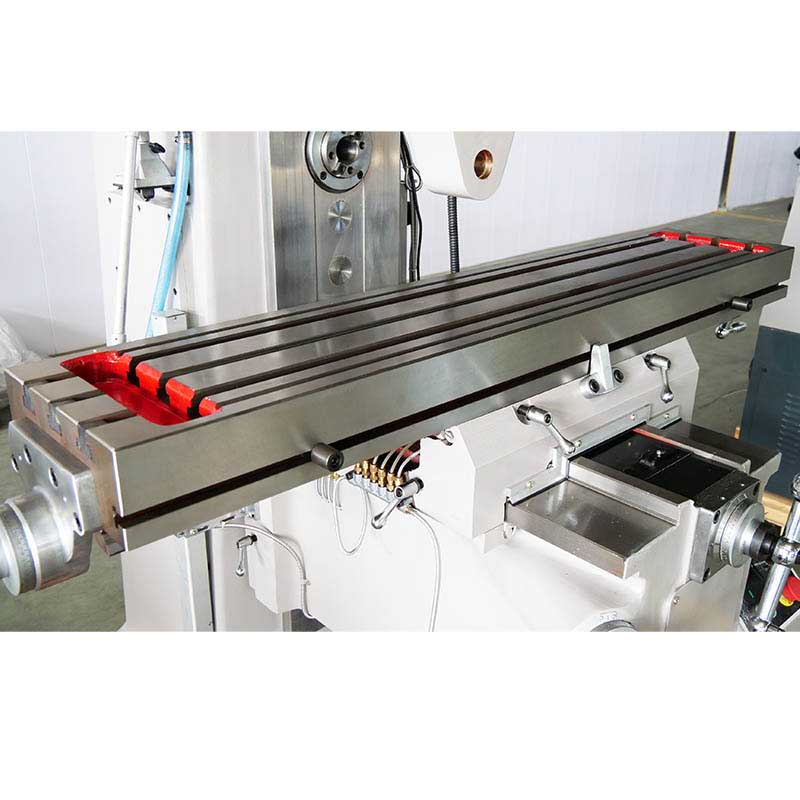

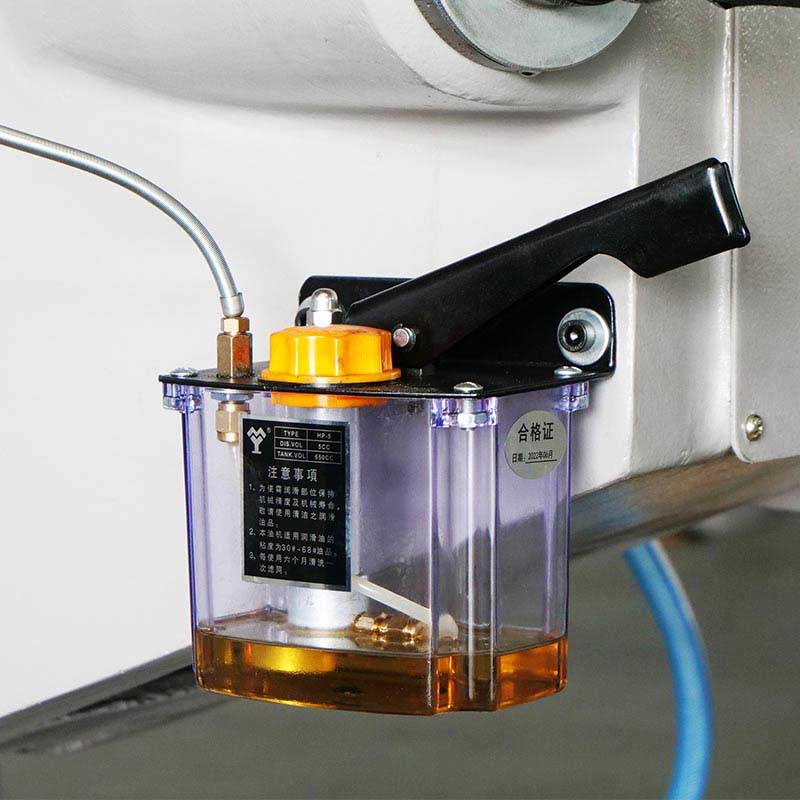

| MESA DE TRABALHO | SISTEMA DE LUBRIFICAÇÃO |
| Guia de endurecimento, retificação de precisão e raspagem. | Lubrifica as peças da máquina para aumentar a sua durabilidade. |
Especificação
| Especificação | XL6436 |
| Tamanho da mesa (L×L) | 1325×360mm |
| Deslocação da mesa (X/Y/Z) | 750×320×450mm |
| Avanço da mesa (X/Y/Z) | 30-750/20-500/15-375rpm 30~750/20~500/15~375rpm |
| Mesa giratória | ±45°Optional |
| Cone do fuso | 7:24 ISO50(H/V) |
| Capacidade de carga máxima | 350kg |
| Ranhuras em T (NxWxD) | 3-18/80mm |
| Deslocação do braço | 600mm |
| Distância entre a ponta do fuso e a superfície da mesa | 196-646mm |
| Distância entre a ponta horizontal e a superfície da mesa | 20-470mm |
| Distância entre a ponta horizontal e a superfície do braço | 200mm |
| Velocidade do fuso (12 passos) | 60-1750rpm(V) 60-1800rpm(H) 12 steps 60-1750rpm (V) 12 steps 60-1800rpm (H) |
| Potência do motor principal | 4kw(V),5.5kw(H) |
| Binário do servo motor de alimentação CA trifásico | 10N.m |
| Tamanho total | 1800×2100×2000mm |
| N.w | 2650kg |
Principais caraterísticas
A máquina de fresagem universal XL6436 é amplamente utilizada no processamento mecânico, moldes, instrumentos, ferramentas e outras indústrias. Os componentes principais, tais como base, fuselagem, mesa de trabalho, corrediça central, corrediça de elevação, etc., são fundidos com material de alta resistência, e a estabilidade da máquina-ferramenta é garantida pelo envelhecimento artificial.
- Base da máquina extremamente rígida em ferro fundido HT-200 de alta resistência com nervuras pesadas.
- Guias de precisão rectificadas com superfícies endurecidas para uma precisão a longo prazo e resistência ao desgaste.
- do fuso silenciosas e de precisão com engrenagens temperadas e rectificadas.
- A cabeça de fresagem universal pode ser rapidamente convertida entre fresagem vertical e horizontal.
- Um potente servo motor permite um ajuste infinito da velocidade de avanço nos 3 eixos.
- O acionamento principal de 5,5 kW garante um binário elevado.
- O sistema de refrigeração e o tabuleiro de aparas estão incluídos.
- Máquina com avanço automático controlado por um servo motor nos eixos X/Y/Z.

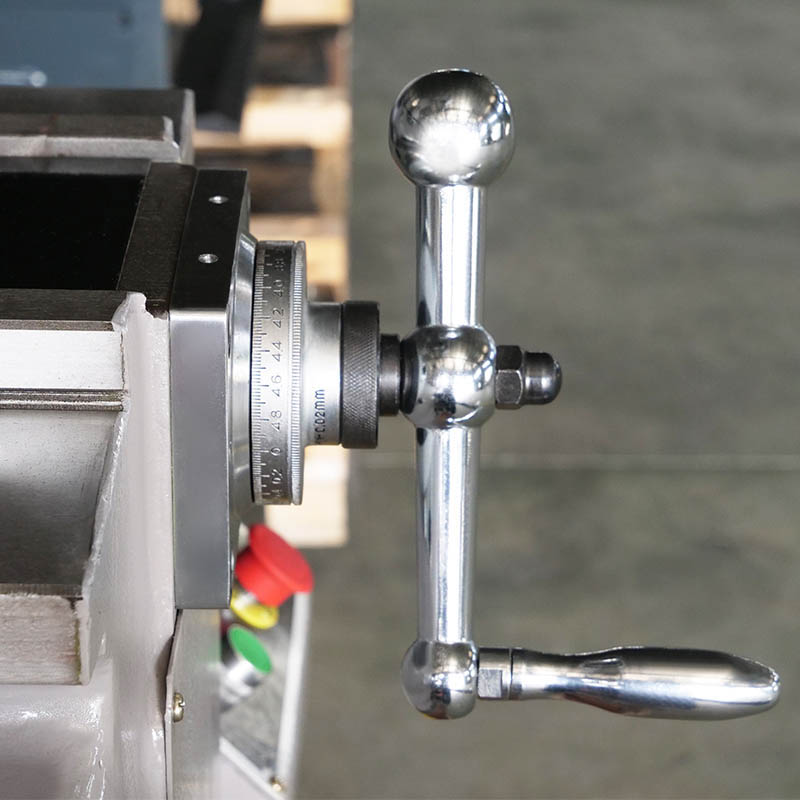

- Utilize uma manivela para controlar o movimento de avanço e recuo nos eixos X/Y/Z.
