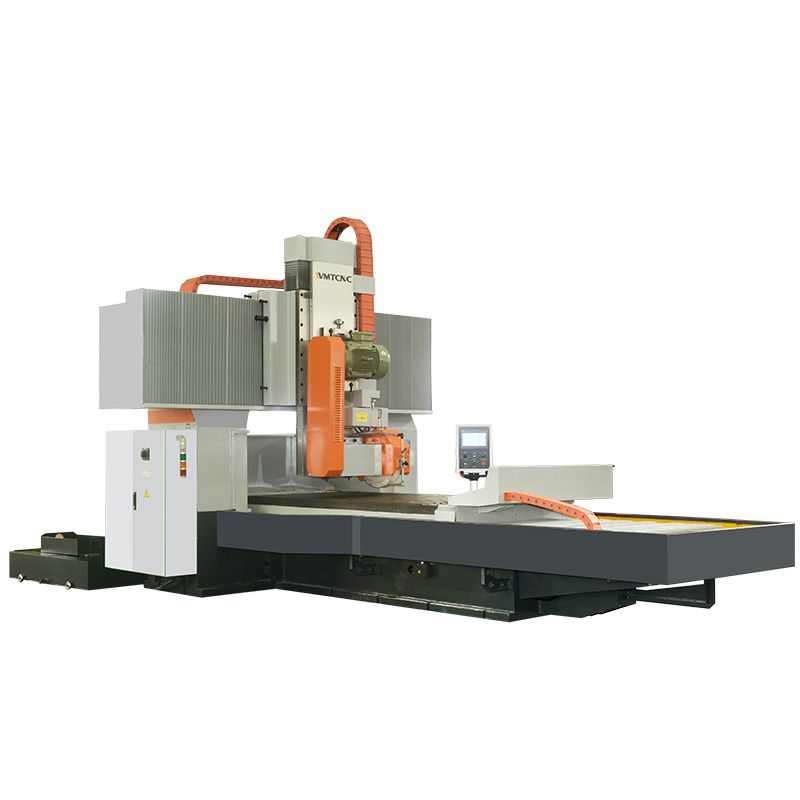

A retificadora de superfície de pórtico de precisão GM-C2212B/GM-C2212C foi projetada para peças grandes e pesadas, garantindo alta estabilidade e qualidade de superfície superior. Com uma estrutura avançada e um desempenho de retificação fiável, é amplamente utilizada nas indústrias aeroespacial, automóvel, construção naval e fabrico de moldes.
Especificações
| Especificações | Unidade | GM-C2212B/GM-C2212C |
|---|---|---|
| Tamanho da superfície de trabalho da mesa (CxL) | mm | 2200×1200 |
| Tamanho máximo da peça a ser retificada (CxLxA) | mm | 2200x1200x630 |
| Curso longitudinal da mesa | mm | 2300 |
| Distância entre as colunas do pórtico | mm | 1560 |
| Distância entre o centro do eixo de retificação periférico e a mesa | mm | 200〜880 |
| Velocidade de movimento longitudinal (hidráulica contínua) | m/min | 5〜25 |
| Capacidade máxima de carga da mesa (incluindo mandril eletromagnético) | kg | 4300 |
| Potência do motor da cabeça de retificação | KW | 15 |
| Tamanho do disco (diâmetro externo x largura x diâmetro interno) | mm | φ500x75xφ203 |
| Distância do movimento vertical | mm | 680 |
| Velocidade do movimento vertical rápido | mm/min | 400 |
| Avanço vertical mínimo | mm | 0.005 |
| Distância do movimento horizontal | mm | 1300 |
| Velocidade do movimento horizontal | mm/min | 250~2400 |
| Avanço intermitente | mm/vez | 1-35（qualquer） |
| Paralelismo entre a superfície de trabalho e o nível da base | mm | 0.015/1000 |
| Rugosidade da superfície | μm | Ra0.63 |
| Capacidade total do equipamento elétrico | kVA | 39 |
| Dimensões gerais (C x L x A) | mm | 7500x3500x4000 |
| Peso líquido | Kg | Cerca de 19000 |
Caraterísticas Principais
- Alta relação custo-benefício, alta precisão, fácil operação;
- Máquinas de retificação plana tipo pórtico com sistema PLC;
- Avanço vertical mínimo: 5 μm;
- Espessura igual da peça de trabalho: 0,01/1000 mm;
- Rugosidade da superfície da peça de trabalho: Ra0,63 μm;
- Ondulação: Wz1,0 μm;
- Estrutura de tanque de água de circulação fechada para resfriamento;
- Os sistemas CNC podem ser configurados de acordo com as necessidades do usuário, como o sistema Siemens 828D.
