Description

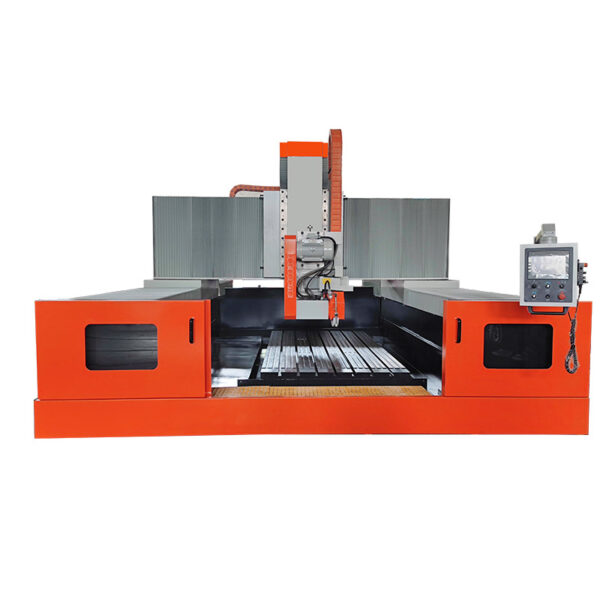

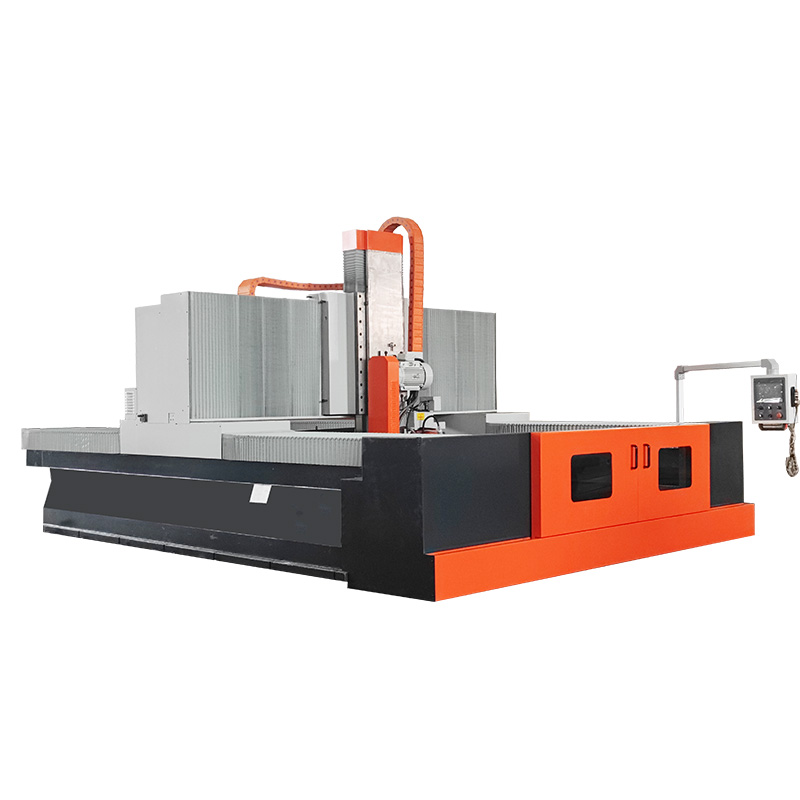

A retificadora plana controlada por programa GM-C4016/LD foi projetada para usinagem de precisão pesada. Com estrutura estável, poderosa capacidade de retificação e alta precisão, ela garante um excelente acabamento superficial. Ideal para as indústrias aeroespacial, automotiva, de moldes e naval.

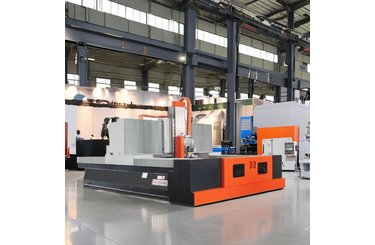

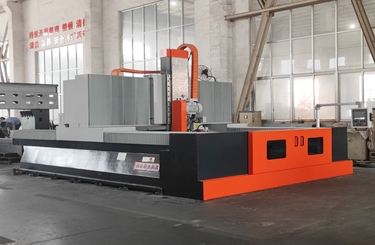

Cena Real da Máquina
Detalhes da Maquina
 |
 |
| Cabeçote de Retificação |
Mesa de Trabalho |

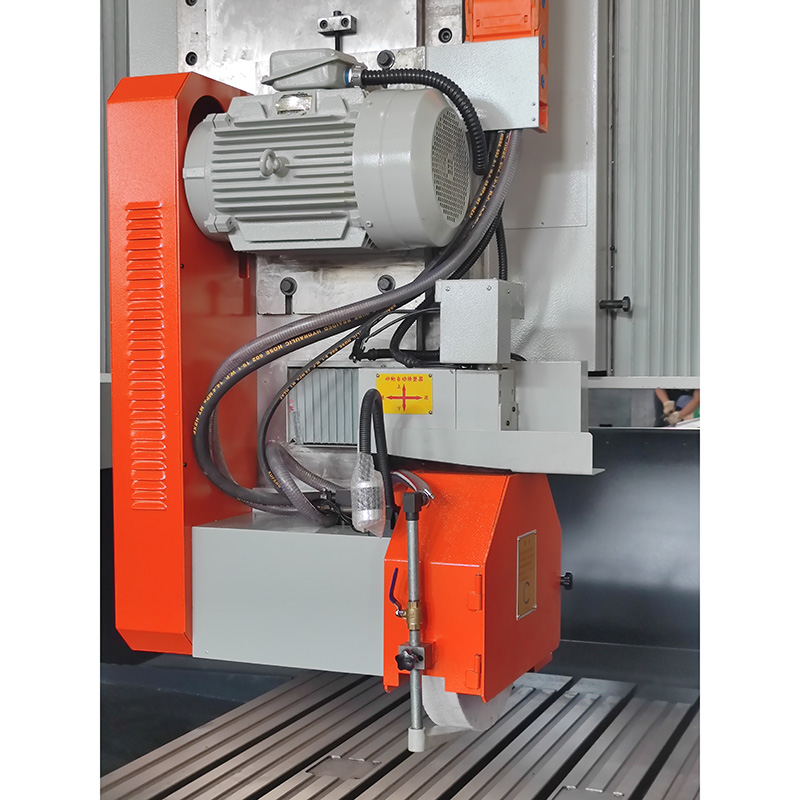

| O cabeçote de retificação contém um eixo de alta velocidade e um conjunto de roda abrasiva. Ele oferece suporte rígido, movimento preciso do eixo Z vertical e velocidade ajustável da roda, proporcionando remoção consistente do material e precisão superior no acabamento da superfície. |

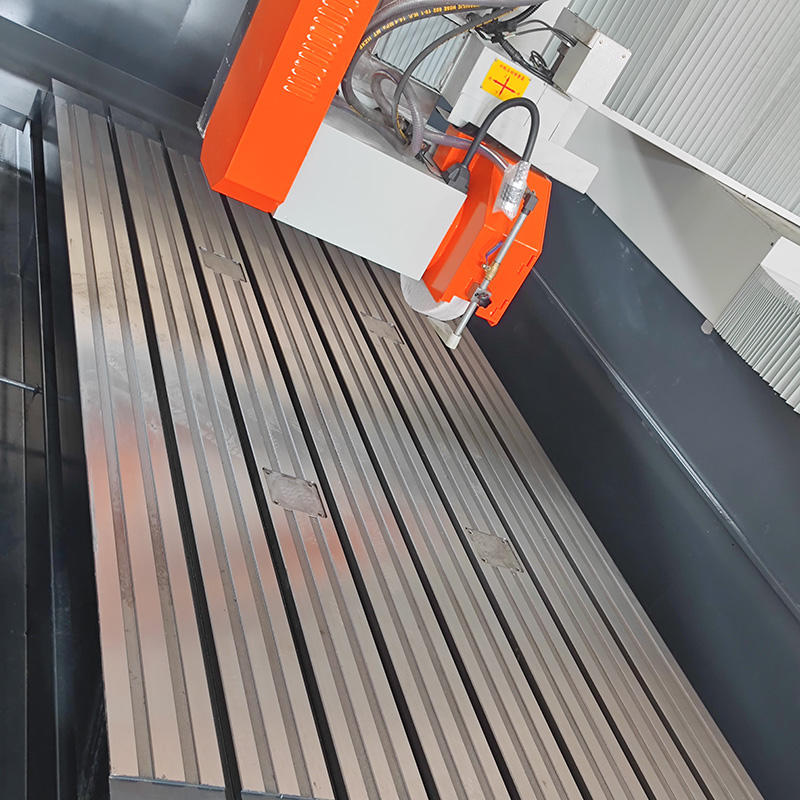

A mesa de trabalho em uma retificadora plana de colunas duplas oferece deslocamento preciso nos eixos X e Y por meio de guias retificadas com precisão. Seu design robusto suporta peças pesadas, garantindo um posicionamento suave e preciso para acabamentos de superfície consistentes e de alta qualidade em componentes grandes. |
Especificações
| Especificações |
Unidade |
Série 16 |
| GM-C2016/LD GM-C2516/LD GM-C3016/LD GM-C4016/LD GM-C5016/LD GM-C6016/LD |
| Tamanho máximo da peça a ser retificada (CxLxA) |
mm |
****x1600x800 |
| ****(determinado pelo comprimento da mesa) |
| Tamanho da superfície de trabalho da mesa (CxL) |
mm |
2500 (3000、4000s 5000、6000) x1200 |
| Deslocamento longitudinal máximo da viga |
mm |
determinado pelo comprimento da mesa |
| Distância entre a base |
mm |
2800 |
| Distância entre o centro do eixo de retificação periférico e a mesa |
mm |
200~1050 |
| Velocidade de deslocamento longitudinal da viga |
m/min |
3~23 |
| Peso máximo permitido da peça |
kg/m2 |
10000 |
| Potência do motor do cabeçote de retificação |
KW |
15 |
| Dimensões do rebolo (CxLxA) |
mm |
φ500x75xφ203 |
| Velocidade do rebolo |
m/s |
<35 |
| Distância de movimento vertical |
mm |
850 |
| Velocidade de avanço rápido |
m m/min |
400 |
| Avanço vertical mínimo |
mm |
0,005 |
| Distância de movimento horizontal |
mm |
1750 |
| Velocidade de movimento rápido |
m m/min |
50~2400 |
| Avanço intermitente |
mm/vez |
1~35 |
| Avanço horizontal mínimo |
mm |
0,01 |
| Paralelismo entre a superfície de trabalho e a base |
mm |
0,015/1000 |
| Rugosidade da superfície |
μm |
Ra0,63 |
| Capacidade total do equipamento elétrico |
kVA |
33 |
Caraterísticas Principais
- A guia da base possui uma estrutura dupla plana e dupla em V;
- Mesa de trabalho montada no chão com alta capacidade de carga;
- Capa protetora fechada para uma operação organizada e ecológica;
- Os cabeçotes de retificação utilizam eixos de rolamento de precisão importados ou eixos hidrostáticos;
- Ajuda os usuários a reduzir custos, economizando um terço do espaço em comparação com os designs de mesas de trabalho móveis, diminuindo as despesas com eletricidade e combustível, com custos mínimos de manutenção.
