Description

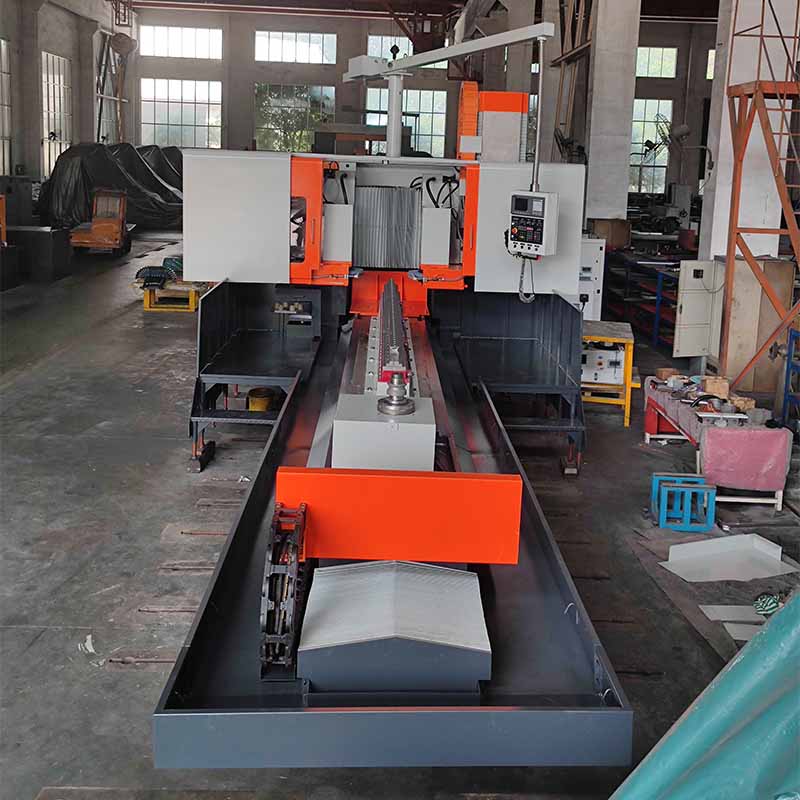

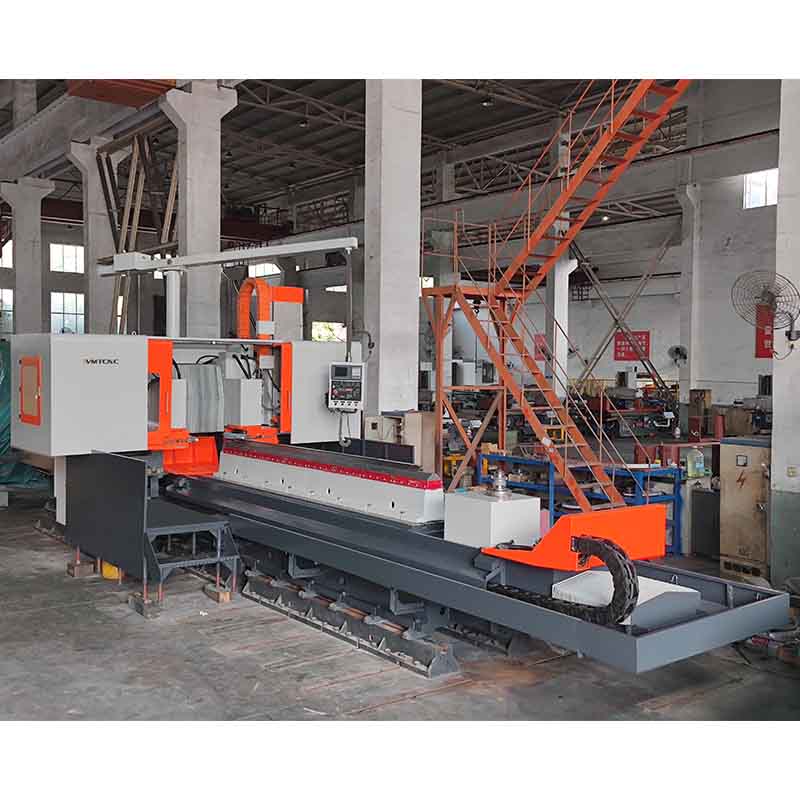

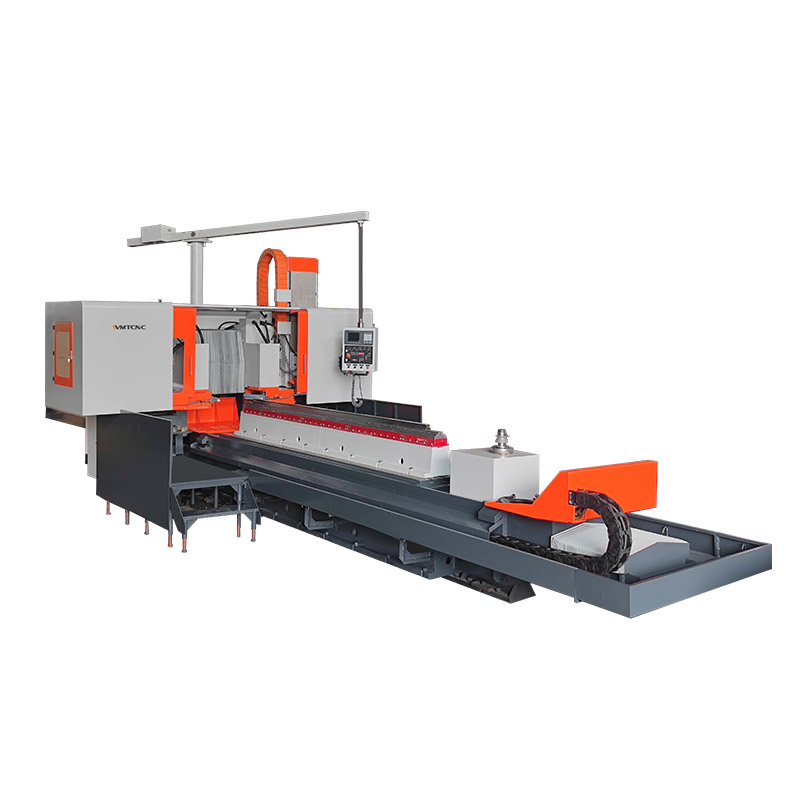

A retificadora de perfis CNC de precisão GM-MKZ4006 adota um design de guia linear para alta rigidez e precisão. Com desempenho estável, excelente acabamento superficial e forte capacidade de carga, é ideal para o processamento de componentes longos e complexos nas indústrias de transporte ferroviário, aeroespacial, moldes e maquinário pesado.
Detalhes da Maquina
 |
 |

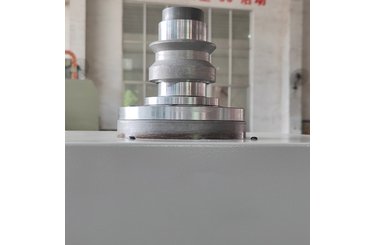

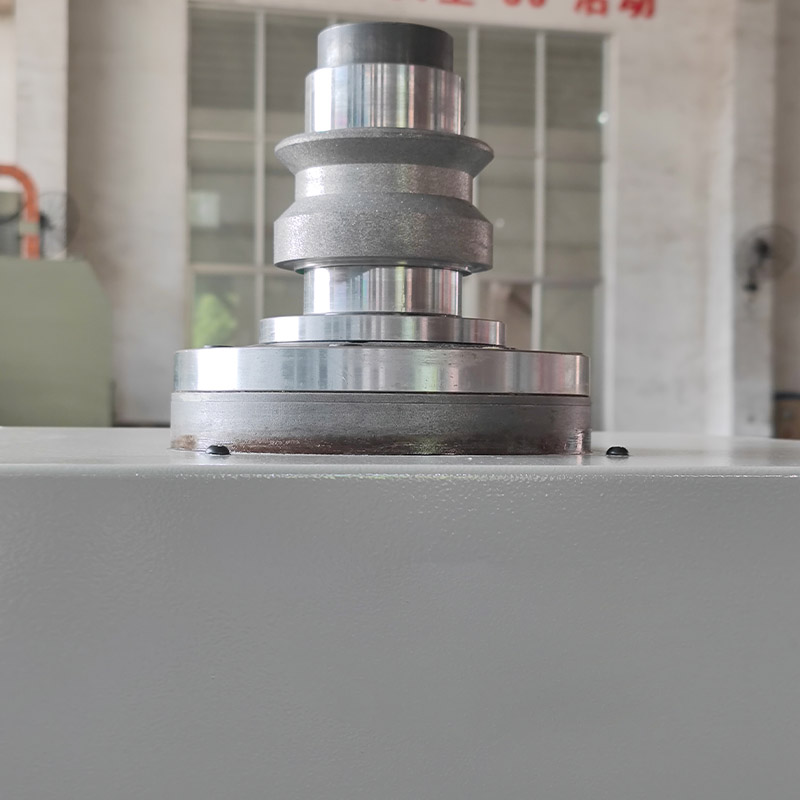

| Dressador de Rodas |

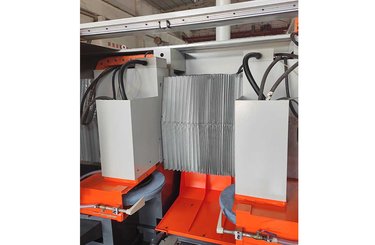

Maquinação de Precisão |
| Uma máquina de afiar rebolos para rebarbadoras cilíndricas assegura uma forma precisa dos rebolos, restaura a sua nitidez e mantém uma qualidade de acabamento superficial consistente. |

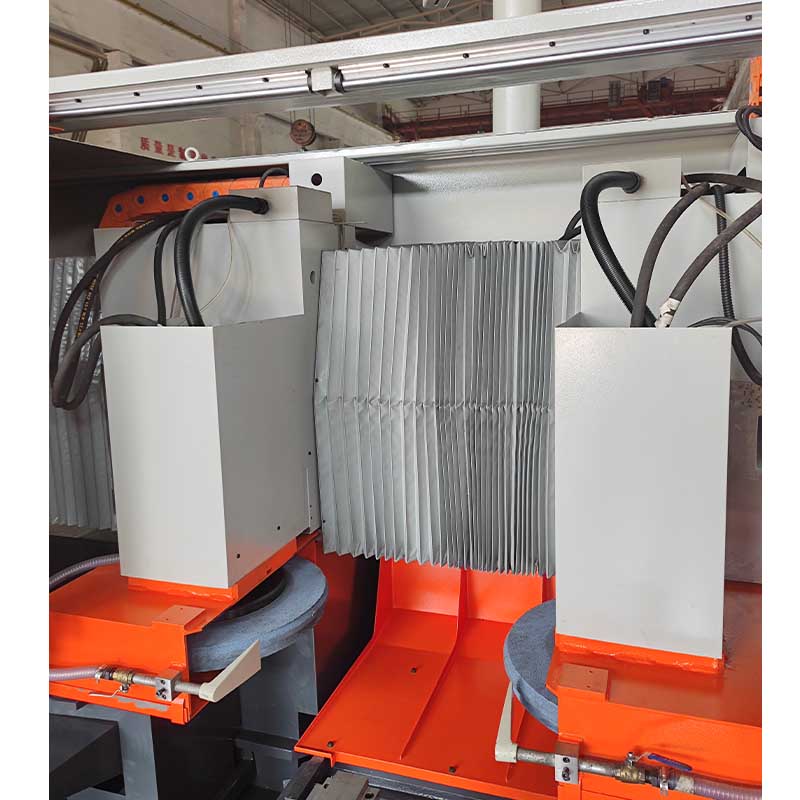

A mó com capas de proteção garante uma maquinação de precisão, protegendo os componentes vitais do pó e dos detritos. |
Especificações
| Especificações |
Unidade |
GM-MKZ4006 |
GM-MKZ6006 |
| Superfície da mesa de trabalho (WXL) |
mm |
4000×600 |
6000×600 |
| Distância entre colunas |
mm |
1200 |
| Velocidade da mesa |
m/min |
5~25 |
| Tamanho da superfície a ser retificada pela cabeça retificadora vertical (LxC) |
mm |
(15~80)×4000 |
(15~80)×6000 |
| Tamanho da superfície a ser retificada pela cabeça retificadora auxiliar (LxCxA) |
mm |
600×4000×600 |
600×6000×600 |
| Precisão de trabalho |
Rugosidade da superfície das peças |
μm |
Ra0.32 |
| Paralelismo dos dois lados opostos do arco orbital. |
mm |
0.006/4000 |
0.009/6000 |
| Cabeça de retificação vertical |
Distância do movimento lateral |
mm |
600 |
| Tamanho do rebolo (O.DxWxI.D) |
mm |
φ600×(20-80)×φ203 |
| Velocidade linear do rebolo (controle de frequência variável) |
m/s |
≤35 |
| Velocidade linear do rebolo |
kW |
(2×)25 (Fuso elétrico) |
| Potência do motor do cabeçote de retificação |
kW |
3,5 (Eixo elétrico) |
| Cabeçote auxiliar de retificação |
Distância do movimento lateral |
mm |
600 |
| Distância do movimento vertical |
mm |
600 |
| Tamanho do rebolo (O.DxWxI.D) |
mm |
φ200×40×φ75 |
| Velocidade de rotação do rebolo |
r/min |
2900 |
| Potência do motor do cabeçote de retificação |
kW |
4 |
| Peso máximo de carga (incluindo ferramentas) |
kg |
4000 |
5000 |
| Aparência da máquina-ferramenta (CxLxA) |
mm |
13000×4200×3660 |
17000×4200×3660 |
| Peso líquido |
kg |
Approx. 23000 |
Approx. 26000 |
Caraterísticas Principais
- Estrutura de viga fixa em pórtico para precisão estável.
- A base e a mesa de trabalho utilizam guias deslizantes duplas em forma de V e raspagem de precisão.
- Processo de retificação para alta precisão e excelente orientação.
- Equipado com um dispositivo automático de remoção do rebolo para reduzir a intensidade do trabalho.
- As cabeças de retificação verticais duplas são equipadas com rolamentos de precisão genuínos de Taiwan como padrão, minimizando a expansão térmica.
