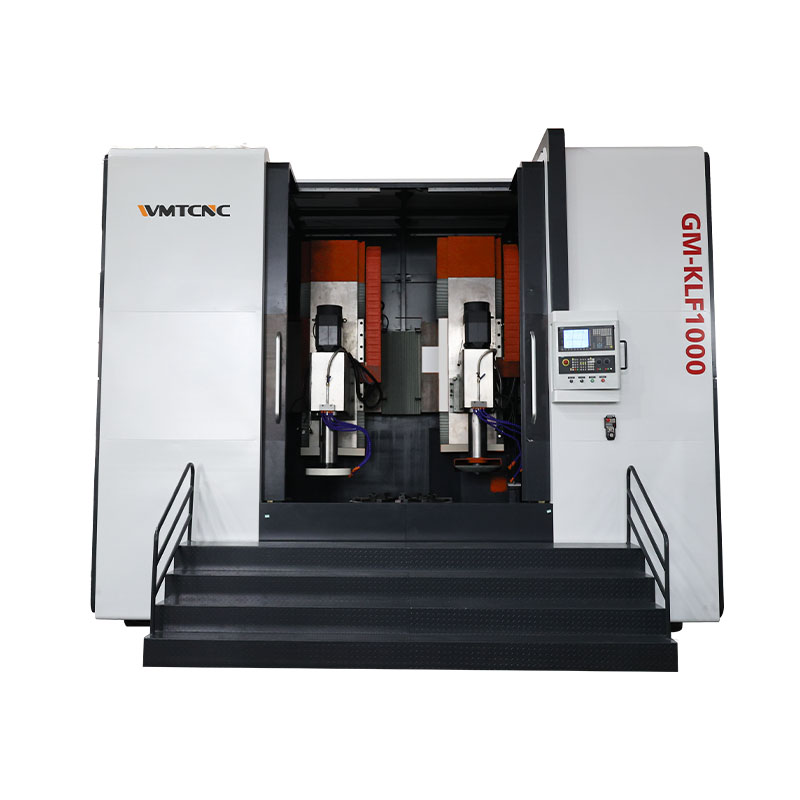

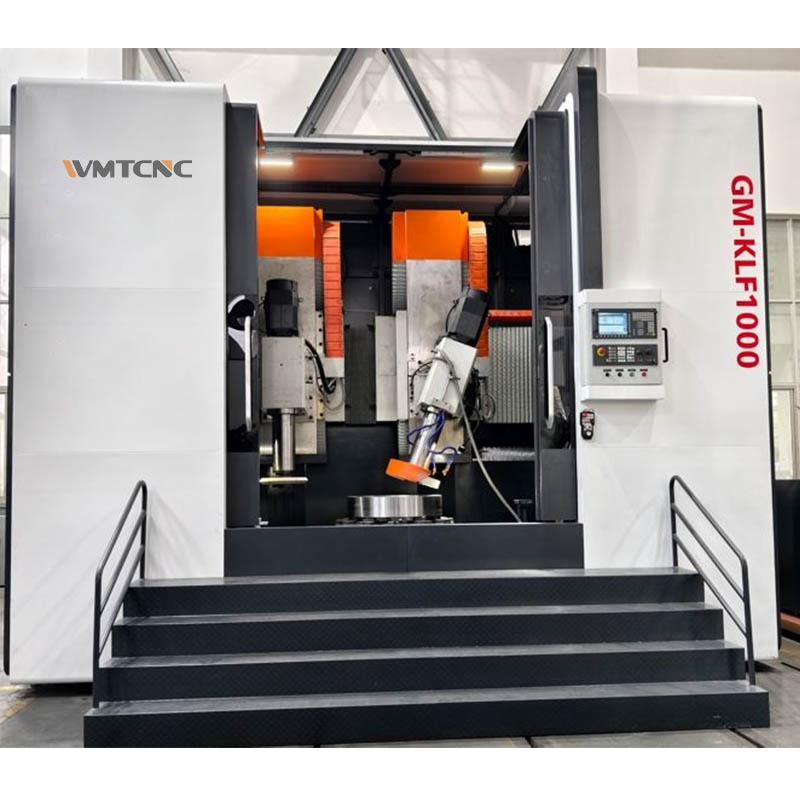

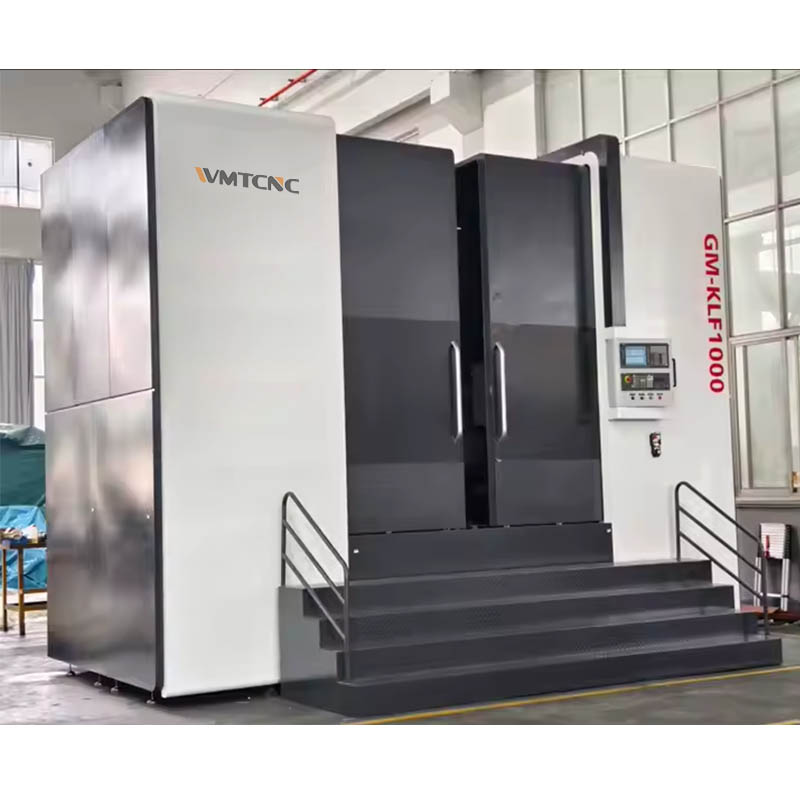

A retificadora de mesa rotativa de eixo duplo com pórtico CNC GM-KLF1000 combina alta rigidez com retificação de precisão em dois eixos. Oferecendo excelente circularidade, cilindricidade e acabamento superficial, ela garante um desempenho estável para peças grandes e complexas. Ideal para as indústrias aeroespacial, automotiva, de energia e de moldes de precisão.
Detalhes da Maquina
 |
 |

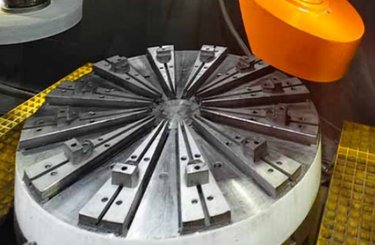

| Mesa de Trabalho |

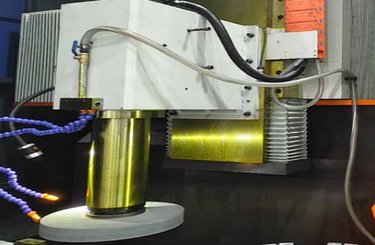

Rebolo |
| A rotação da mesa de trabalho adota uma mesa rotativa estática, que é acionada diretamente por um motor de torque. |
Proporciona um acabamento superficial preciso com rotação de alta velocidade para uma remoção consistente do material. |
Especificações
| Especificações |
Unidade |
GM- KLF1000 |
| Parâmetros básicos |
Diâmetro do mandril eletromagnético |
mm |
φ1000 |
| Diâmetro máximo de rotação da peça |
m/min |
φ1100 |
| Altura máxima da peça retificada |
mm |
500 |
| Faixa de retificação do furo interno |
mm |
φ 300~ φ 900 |
| Capacidade máxima de carga da mesa |
kg |
2000 |
| Capacidade total do equipamento elétrico |
kVA |
60 |
| Dimensões gerais (C×L×A) |
cm |
580×560×460 |
| Peso líquido |
kg |
28000 |
| Mesa de trabalho |
Precisão de rotação da mesa de trabalho (axial/radial) |
mm |
0 .001 |
| Velocidade máxima da mesa de trabalho |
RPM |
60 |
| Unidade mínima de ajuste para rotação da mesa de trabalho |
° |
0 .001 |
| Precisão de posicionamento repetitivo |
＂ |
±2 .5 |
| Movimento transversal da cabeça de moagem |
Curso máximo de movimento |
mm |
1800 |
| Velocidade de movimento |
m/ min |
0 .01~2 .4 |
| Unidade de configuração mínima |
mm |
0 .001 |
| Precisão de posicionamento |
mm |
0 .01 |
| Precisão de posicionamento repetitivo |
mm |
0.008 |
| Movimento vertical da cabeça de moagem |
Curso máximo de movimento |
mm |
550 |
| Velocidade de movimento |
m/min |
0.01~0.4 |
| Unidade de configuração mínima |
mm |
0.001 |
| Precisão de posicionamento |
mm |
0.008 |
| Precisão de posicionamento repetitivo |
mm |
0.006 |
| Eixo e rebolo |
Potência do motor da cabeça de moagem |
kW |
15 |
| Velocidade máxima dos motores do eixo da cabeça de moagem |
RPM |
3000 |
| Tamanho da roda (D.E x D.I x L) |
mm |
φ450xφ127x(30~63) |
| Perfilador |
Potência do motor da retificadora |
kw |
5.5 |
| Velocidade do eixo da retificadora |
RPM |
0~3000 |
| Diâmetro do orifício de instalação do rolo |
mm |
φ52 |
| Precisão de trabalho |
Circularidade |
mm |
0.001 |
| Cilindricidade |
mm |
0.003 |
| Coaxialidade |
mm |
0.003 |
| Rugosidade da superfície |
μm |
Ra0.32 |
Caraterísticas Principais

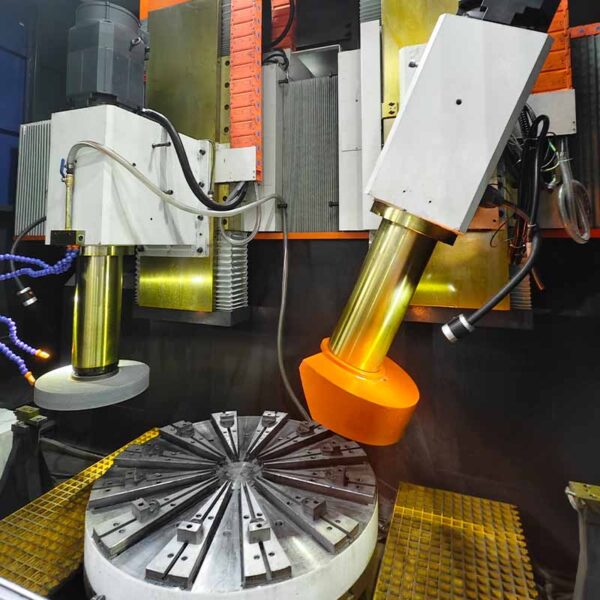

- A rotação da mesa de trabalho adota uma mesa rotativa estática, que é acionada diretamente por um motor de torque. O eixo C da mesa rotativa estática adotado pela DD é acionado diretamente, equipado com um codificador circular de alta precisão Renishaw RESA, que pode alcançar um posicionamento de ângulo arbitrário e de alta precisão com alta repetibilidade. O mandril magnético permanente elétrico com força de sucção ajustável e desmagnetização automática.
- Equipado com sistema CNC Siemens 828D, pode ser controlado separadamente ou através de dois eixos simultaneamente, com funções como interpolação linear e interpolação de arco.
- A cabeça de retificação adota uma estrutura de rolamento, que é acionada diretamente por um servomotor para rotação com velocidade contínua para atender às necessidades de retificação de peças de diferentes materiais.
- Equipado com dressador de rolo de diamante e caneta de diamante para dressagem para obter dressagem de superfícies planas e curvas.
