Description
O Centro de Maquinação de Pórtico GMB3020 foi concebido para tarefas de fabrico em grande escala e de alta precisão. Com o seu design de pórtico rígido e controlo CNC avançado, proporciona o equilíbrio perfeito entre potência, precisão e eficiência. Esta máquina é ideal para o processamento de peças pesadas e complexas em indústrias como a aeroespacial, automóvel, equipamento energético e fabrico de moldes. A sua combinação de forte capacidade de corte, estabilidade fiável e manuseamento automatizado de ferramentas garante uma produtividade consistente e um desempenho a longo prazo, tornando-a uma escolha de confiança para ambientes de produção exigentes.

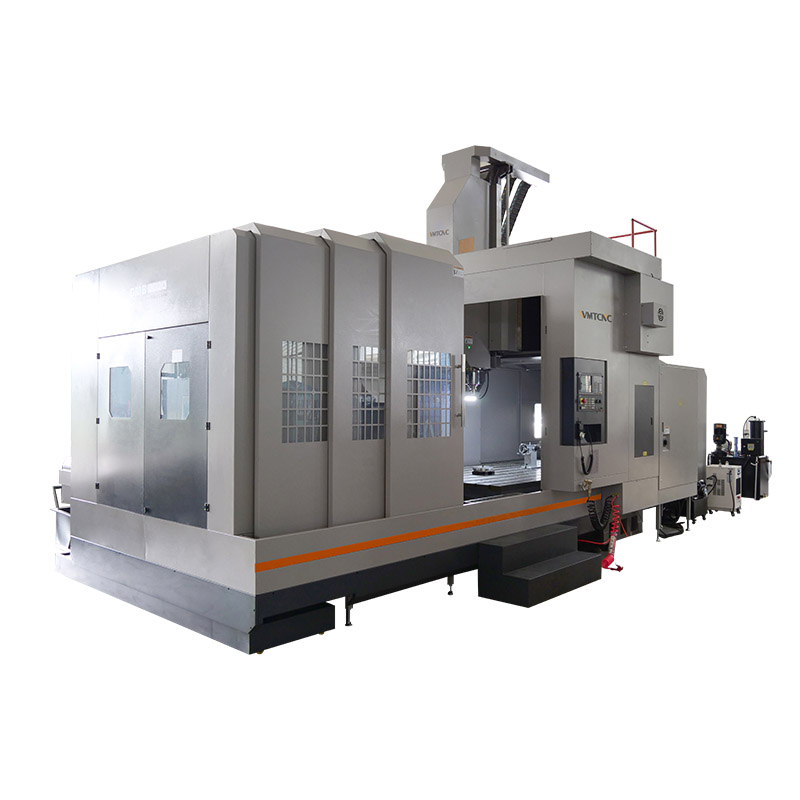

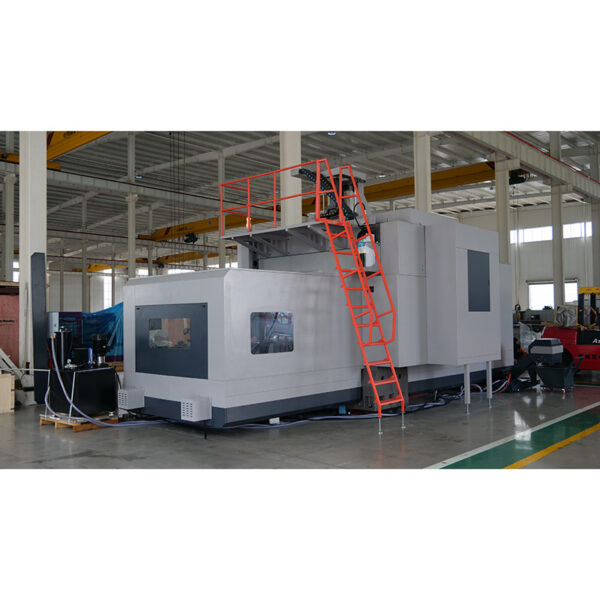

Vitrine do Centro de Usinagem Gantry
Dimensões do Centro de Usinagem com Fresadora Gantry
Detalhes da Máquina
 |
 |
| Sistema CNC | Magazine de Ferramentas |

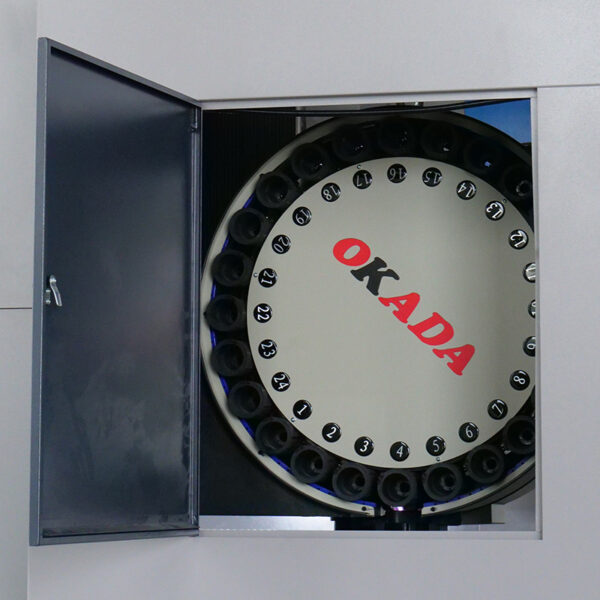

| O sistema CNC oferece um controlo preciso, uma automação perfeita e um desempenho fiável, garantindo uma maquinação de alta qualidade, eficiente e precisa para operações complexas. | O magazine de ferramentas permite trocas rápidas e automáticas de ferramentas, aumentando a produtividade, reduzindo os tempos de paragem e apoiando diversas tarefas de maquinação com elevada eficiência. |
 |
 |
| Fuso | Transportador de Aparas |

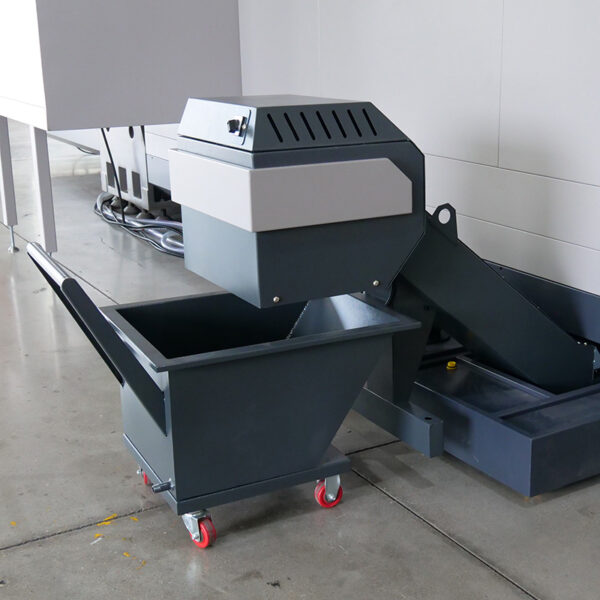

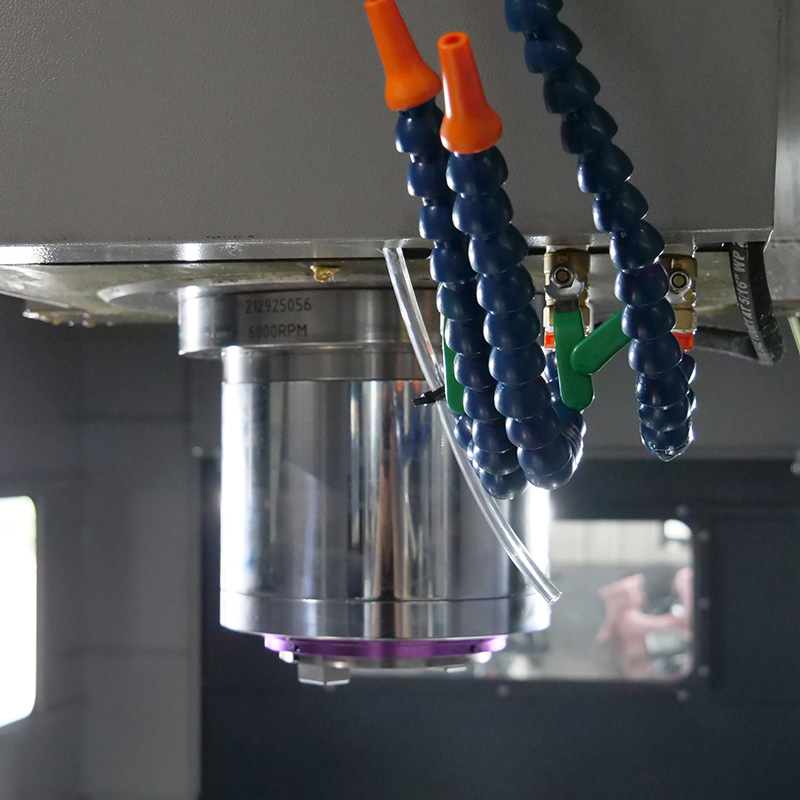

| O fuso proporciona um elevado binário e precisão, suportando várias velocidades para uma maquinação versátil de metais com estabilidade e durabilidade. | O transportador de aparas da fresadora CNC tipo pórtico remove eficazmente os resíduos de maquinação, mantendo um espaço de trabalho limpo, melhorando o arrefecimento e assegurando um funcionamento contínuo e de alta precisão. |
 |
 |
| Mesa de Trabalho | Armário Elétrico |
| A mesa de trabalho da fresadora CNC tipo pórtico oferece uma superfície grande e estável, garantindo uma fixação segura da peça de trabalho, elevada capacidade de carga e precisão para tarefas de maquinação pesadas e complexas. | O armário elétrico inclui componentes avançados, assegurando uma distribuição de energia estável, um controlo fiável e uma segurança reforçada para um funcionamento contínuo. |
Especificação do Centro de Maquinação de Dupla Coluna GMB3020
| Especificação | GMB3020 |
| Tamanho da mesa | |
| Tamanho da mesa de trabalho (L×W) | 1800×3000mm |
| Tamanho das ranhuras em T (N×W×D) | 9-22×190mm |
| Deslocação | |
| Deslocação do eixo X/Y/Z | 3200×2000×1000mm |
| Capacidade | |
| Distância máxima da extremidade do fuso à superfície da mesa | 180-1180mm |
| Distância entre duas colunas | 2000mm |
| Eixo | |
| Cone do fuso | BT50/190 |
| Velocidade do fuso | 40-6000 r/min |
| Binário máximo de saída do fuso | 143 N·m |
| Potência do motor do fuso | 15/18,5 kW |
| Modelo do motor | βiIP 30 |
| Volume de potência | 50 kVA |
| Relação de redução da engrenagem | 1:1/4:1 |
| Binário de saída máx. do veio de engrenagem | 560 N·m |
| Avanço | |
| Velocidade de avanço rápido (X/Y/Z) | 15/15/12 m/min |
| Gama de velocidades de alimentação de corte | 1-10000 mm/min |
| Modelo do motor de alimentação (X/Y/Z) | Bis40/30/30B |
| Potência do motor de alimentação (X/Y/Z) | 3/3/2,5 kW |
| Binário do motor de alimentação (X/Y/Z) | 90/68/68 Nm |
| Fuso de esferas (diâmetro + chumbo) | |
| Parafuso de esferas do eixo X/Y/Z | 8020/5010/5010 mm |
| Tipo de guia X/Y/Z | 55-10/55-4/Guia linear |
| Magazine de ferramentas | |
| Capacidade do depósito de ferramentas | 24/32T |
| Peso máximo das ferramentas | 18 kg |
| Diâmetro máx. da ferramenta (ferramentas completas) | Φ110 mm |
| Diâmetro máx. da ferramenta (ferramenta de espaçamento) | Φ220 mm |
| Comprimento máximo da ferramenta | 350 mm |
| Tempo de troca de ferramenta (T-T) | 3 s |
| Precisão de posicionamento (JB/T8771.4-1998) | |
| Precisão de posicionamento (X/Y/Z) | 0.030/0.020/0.015mm |
| Precisão de reposicionamento (X/Y/Z) | 0.014/0.012/0.010mm |
| Dimensão da máquina | |
| L×W×H | 9000×4250×4100mm |
| Peso da máquina | |
| Carga máxima da mesa de trabalho | 5000kg |
| N.W | 24000kg |
Características principales:
- Grande capacidade e flexibilidade
Concebida com uma mesa de trabalho espaçosa e uma ampla gama de deslocações, adequada para maquinar componentes de grandes dimensões e complexos em indústrias como a aeroespacial, automóvel, energia e fabrico de moldes.
- Elevada precisão e estabilidade
A estrutura rígida do pórtico, o controlo CNC avançado e as guias de precisão garantem uma excelente precisão de maquinação, repetibilidade e fiabilidade a longo prazo.
- Forte desempenho de corte
Equipada com um potente fuso e um sistema de alimentação eficiente, a máquina proporciona uma capacidade de corte pesada e um acabamento suave a alta velocidade.
- Automação eficiente
O trocador automático de ferramentas com capacidade suficiente permite uma troca rápida de ferramentas, reduzindo o tempo de inatividade e aumentando a produtividade.
- Resistente e durável
A construção robusta e a elevada capacidade de carga da mesa garantem um desempenho estável em ambientes de produção exigentes.
