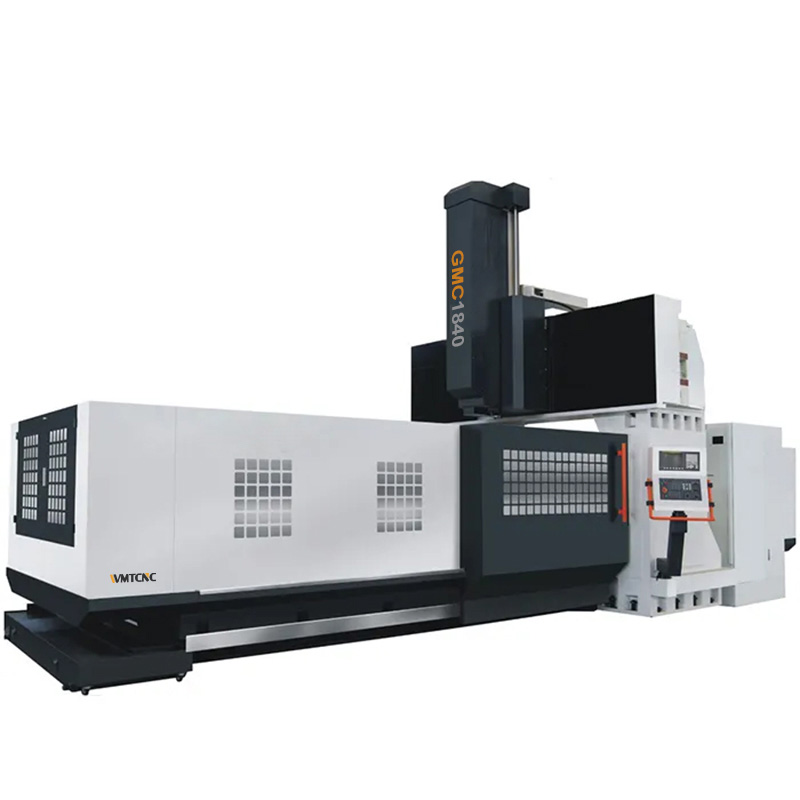

Os centros de maquinação de pórtico CNC GMC1840 são ferramentas versáteis utilizadas numa variedade de indústrias para executar tarefas de fabrico de precisão. Na indústria aeroespacial, produzem peças complexas, como asas de aviões e componentes de motores, com elevada precisão. Os fabricantes de automóveis utilizam-nos para produzir blocos de motor, componentes de transmissão e peças de chassis. Na indústria médica, produzem implantes, próteses e instrumentos cirúrgicos com uma precisão excecional. Além disso, os centros de maquinação de pórtico CNC desempenham um papel fundamental na produção de eletrónica, incluindo placas de circuito impresso e caixas, garantindo tolerâncias apertadas e fiabilidade. Em geral, os centros de maquinação CNC de pórtico desempenham um papel vital numa variedade de indústrias, permitindo a produção eficiente de peças e componentes complexos exigidos pela indústria moderna.
Detalhes da máquina
CONTROLADOR CNC
TAIWAN DETA ATC
De série com o controlador Fanuc Oi MF. Siemens 828D, KND, GSK como opção.
Padrão com magazine de ferramentas tipo disco 24T
EIXO DE TAIWAN
LUBRIFICAÇÃO AUTOMÓVEL
O famoso fuso de Taiwan. Alta velocidade, alta precisão. Bom acabamento superficial
Lubrificação automática regular e quantitativa. Ajustar o tempo de lubrificação em conformidade
Especificação do Centro de Maquinação de Dupla Coluna GMC1840
Especificação
GMC1840
Mesa de trabalho
Tamanho da mesa de trabalho (C×L)
4000×1800mm
Tamanho dos slots T (N×L×P)
11-22×160mm
Viagem
Deslocamento do eixo X/Y/Z
4000/1850/1000mm
Capacidade
Distância do nariz do fuso à superfície da mesa
260-1260mm
Distância entre duas colunas
2000mm
Fuso
Cone do fuso
BT50
Potência do fuso
15/18.5kw
Velocidade máx. do fuso
6000rpm
Binário do fuso
143N·m
Alimentar
Velocidade de avanço rápido (X/Y/Z)
10/10/10m/min
Parafuso de esfera (diâmetro + avanço)
Parafuso de esferas do eixo X/Y/Z
8020/6320/5016
Tipo de guia X/Y/Z
X/Y: roller linear guideways, Z: box guideway
Revista de ferramentas
Capacidade do magazine de ferramentas
24T
Comprimento máx. da ferramenta
350mm
Tempo de troca de ferramenta (T-T)
3s
Precisão de posicionamento (GB standard)
Precisão de posicionamento (X/Y/Z)
0.03mm
Precisão de reposicionamento (X/Y/Z)
0.018mm
Dimensão da máquina
C×L×A
10800×6000×5500mm
Peso da máquina
Máx. carregamento da mesa de trabalho
15t
NO
35.5t
Características principales:
De acordo com o conceito do centro de gravidade, a máquina está equipada com um contrapeso duplo. Enquanto isso, o centro do êmbolo está no centro do eixo, com a distribuição das guias do êmbolo alinhadas. Este design elimina a curvatura das guias do êmbolo quando o êmbolo se move para cima e para baixo. Portanto, o eixo Z pode trabalhar com elevada estabilidade e precisão.
Equipado com refrigerador de óleo, fonte de arrefecimento cíclico para a unidade do fuso e cabine do motor.
Equipado com permutador de calor, o armário elétrico pode efetivamente manter o calor durante o funcionamento.
A estação de lubrificação é controlada pelo sistema CNC, que pode testar e emitir alarmes automaticamente.
