Detalles de la Máquina

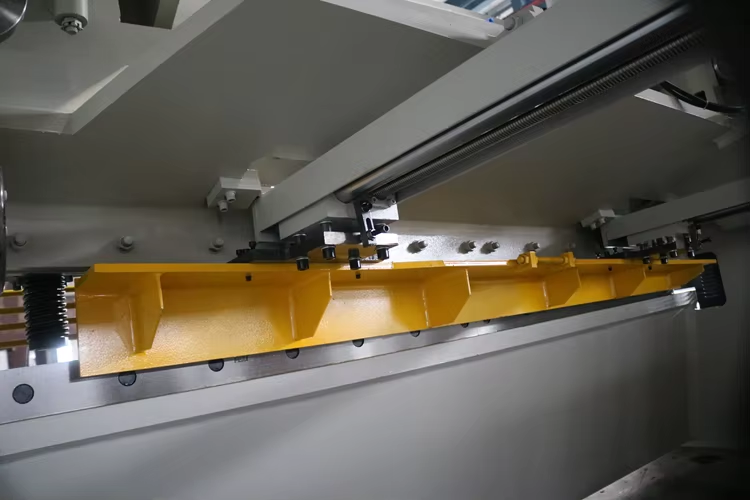

Calibre Traseiro e Lâmina	Motor do Indicador Traseiro e Polia Síncrona  Armário Elétrico

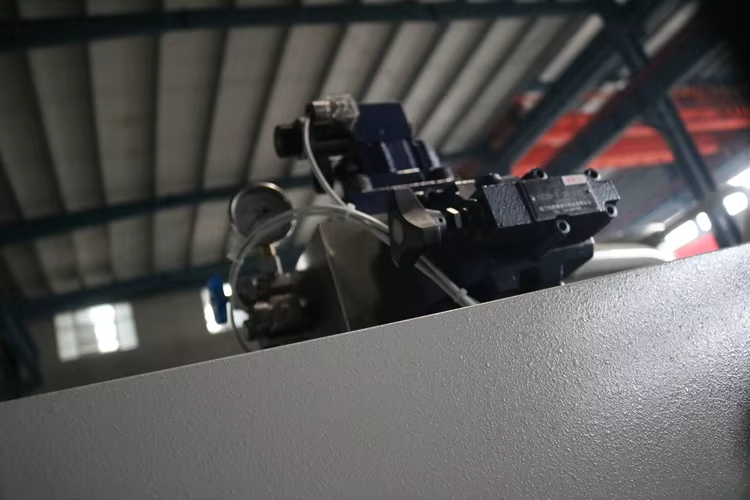

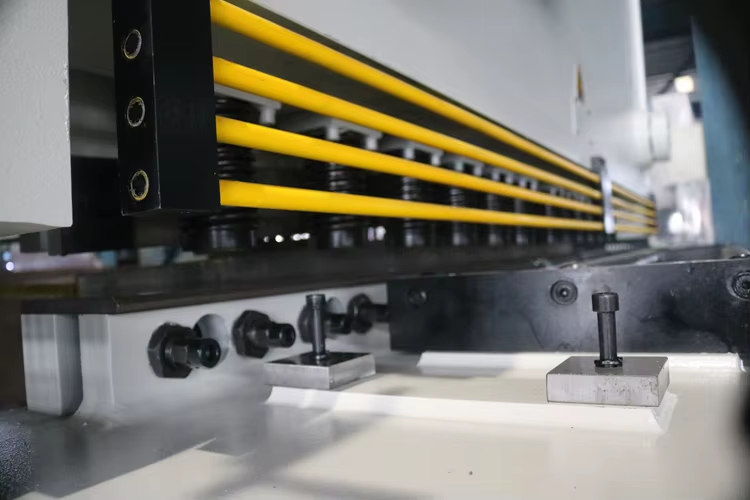

Vedação de Segurança e Parafuso da Lâmina	Válvulas Hidráulicas

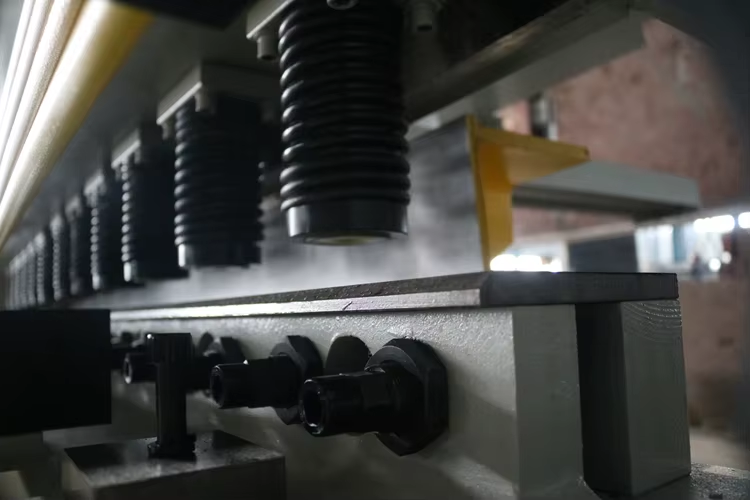

Braçadeira Pneumática	Cilindro Hidráulico

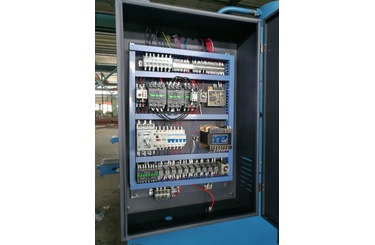

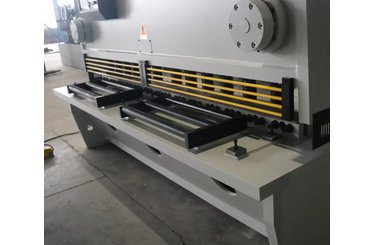

Mesa de Alimentação e Braços de Apoio	Armário Elétrico

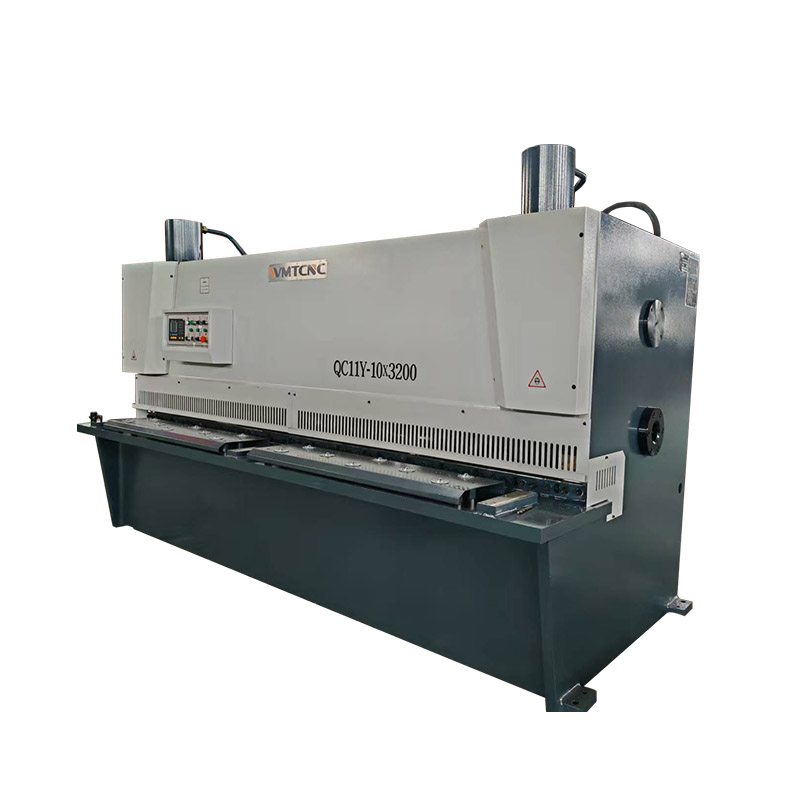

Especificação do Máquina de Guilhotina Hidráulica QC11Y-10X3200

Características Principales:

• O corpo principal adopta a estrutura da máquina de corte guilhotina hidráulica da série QC11Y.

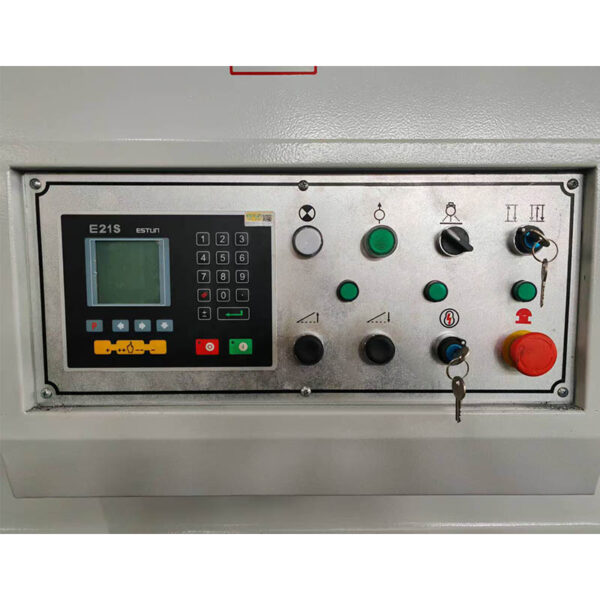

• O sistema de controlo adopta ESTUN é especial para a máquina de corte.
• Os parafusos da engrenagem traseira adoptam parafusos de esferas importados e carris de guia linear.
• Outros sistemas de controlo podem ser selecionados de acordo com as necessidades do cliente.

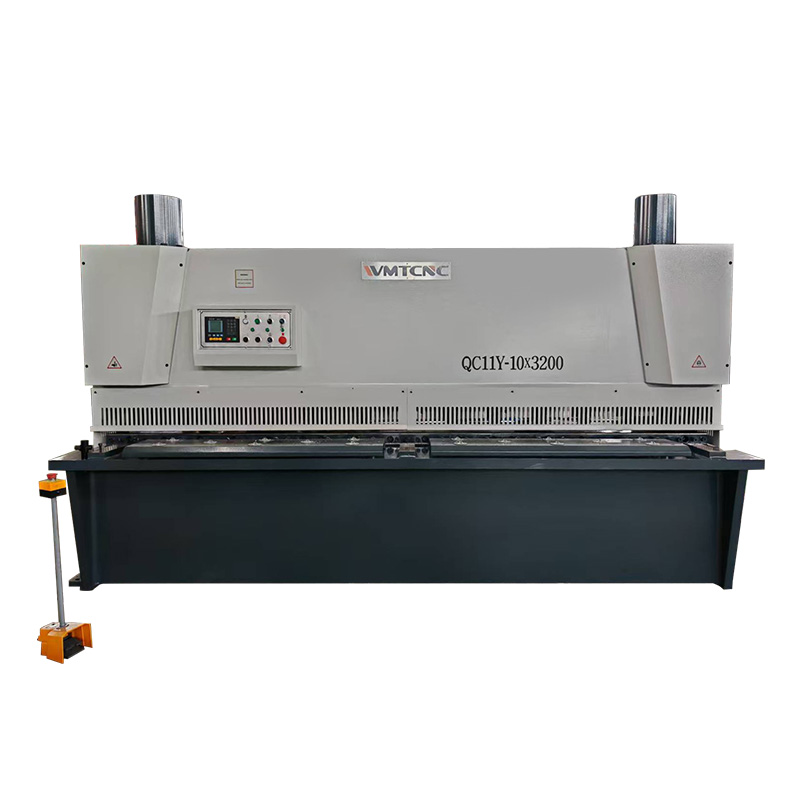

Máquina de Guilhotina Hidráulica QC11Y-10X3200:

Toda a estrutura da máquina de corte:

1. Design totalmente europeu, aparência simplificada.

2. Remover a ferrugem com jato de areia e revestido com tinta anti-ferrugem.

3. Os quadros, as superfícies de montagem e os orifícios de ligação são maquinados após o processo de soldadura, até 60′ numa única passagem.

Sistema Hidráulico

1) Adotar sistema de controlo hidráulico integrado, mais fiável e fácil de manter. O sistema hidráulico é da Bosch -Rexroth, Alemanha;
2) Todos os tubos, flanges e juntas com design e configuração à prova de vibrações e fugas;
3) Todos os selos no cilindro são NOK do Japão, a marca mais famosa, de boa qualidade e alto desempenho;
4) A proteção contra transbordamento de sobrecarga está equipada no sistema hidráulico, o que pode garantir que não há fugas, e o nível de óleo pode ser lido ou visto diretamente;
5) O sistema hidráulico é fabricado em conformidade com os regulamentos actuais.

Sistema Elétrico

1) Armário elétrico de acordo com a norma IP55, elétrico de acordo com a norma internacional CE, seguro e fiável, forte capacidade anti-interferência;
2) Vedação de proteção e bloqueio de segurança para garantir a segurança da operação. Tem um interrutor de pedal de mão única móvel, fácil de operar;
3) Tampa lateral frontal, protecções de segurança da luz traseira, pedal em conformidade com a regulamentação CE.

Ajuste da Lâmina e Precisão de Corte

1) O ângulo de corte é variável, o que pode reduzir a deformação de corte da chapa metálica e pode cortar chapas muito mais grossas;
2) Adotar o volante para ajustar rapidamente e com precisão a folga da lâmina, o corte em secções, o corte na linha de sombra;
3) As lâminas monobloco rectangulares têm uma longa vida útil com 4 arestas de corte, lâminas de alto carbono e alto cromo de qualidade SKD11, 55-57HRC.

Medidor Traseiro

1) O medidor de volta é instalado no descanso da lâmina, juntamente com o descanso no movimento para cima e para baixo, é acionado por um servo motor através do sistema CNC DAC360s pode controlar a placa antes e depois do ajuste de posição, atrás;
2) O intervalo de ajuste do material do batente traseiro é de 10-1000 mm, que pode ser ajustado livremente neste intervalo. E tolerância de posicionamento ±0,10 mm.

Equipamento de Máquina de Tosquia

Motor principal
Válvulas hidráulicas
Bomba de engrenagem
