Description
O torno CNC de leito inclinado horizontal HCK52 foi concebido para proporcionar precisão, eficiência e fiabilidade. Com tecnologia de fuso avançada e uma estrutura mecânica robusta, oferece capacidades de torneamento de alto desempenho que satisfazem as exigências dos ambientes de maquinagem modernos, desde trabalhos de precisão a alta velocidade até ciclos de produção pesados.
Equipado com um fuso de alta velocidade Taiwan Jianchun e com o nosso refinado processo de montagem de cilindros rotativos, o torno CNC de leito inclinado HCK52 funciona suavemente a altas RPMs com ruído e vibração ultra-baixos, garantindo resultados estáveis, precisos e consistentes em cada ciclo.
Como Escolher um Robô?
É necessário fornecer os desenhos do produto. Geralmente, existem robots de quatro eixos e robots de seis eixos. Além disso, os dispositivos devem ser configurados de acordo com o produto. Além disso, a carga máxima de agarramento do robô é diferente e a solução do robô tem de ser determinada de acordo com o produto específico.
 |
 |

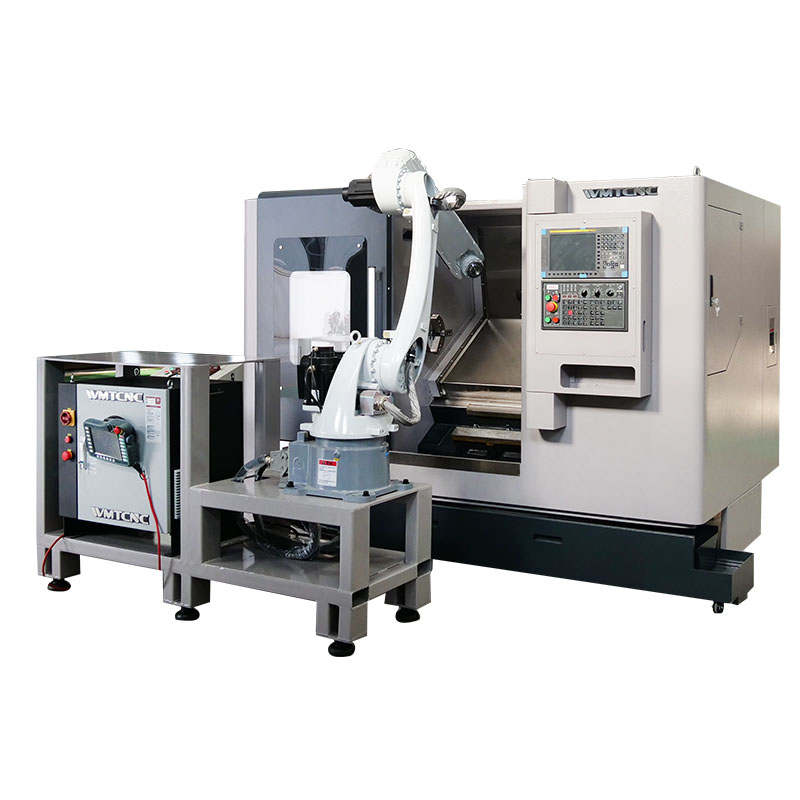

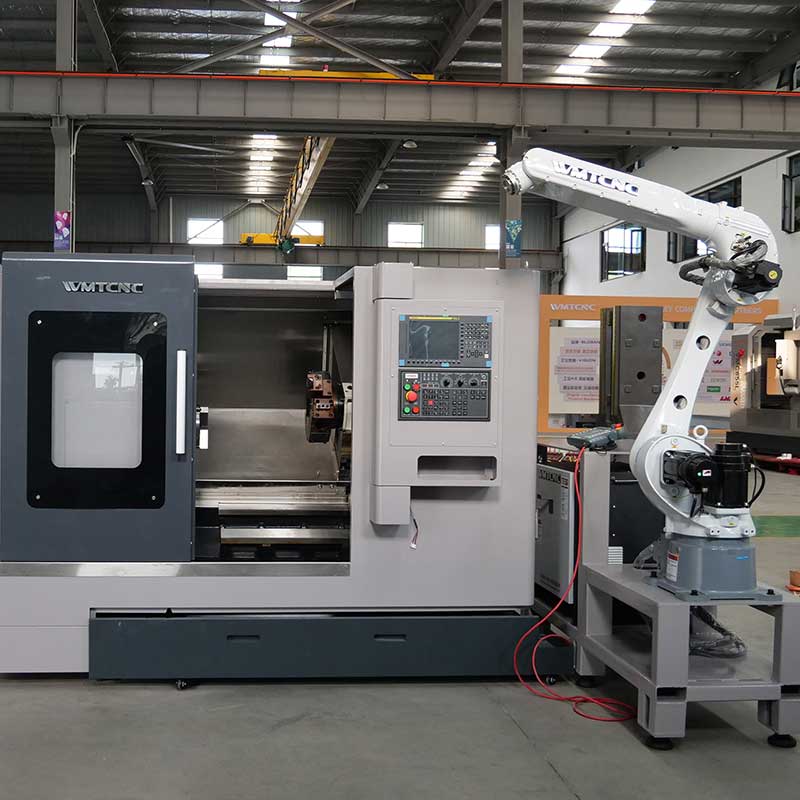

| Braço de Robô Industrial (Opcional) O braço de robô industrial para tornos CNC de leito inclinado oferece maior automação, precisão e eficiência, agilizando a produção e reduzindo o trabalho manual. |
|
Detalhes da Maquina
 |
 |

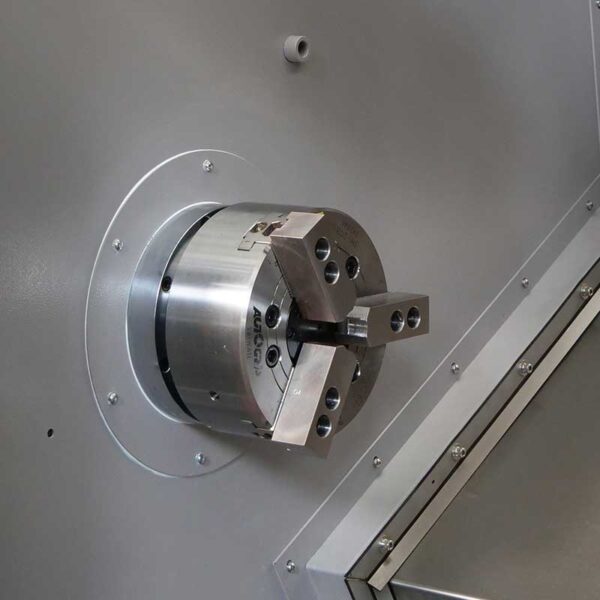

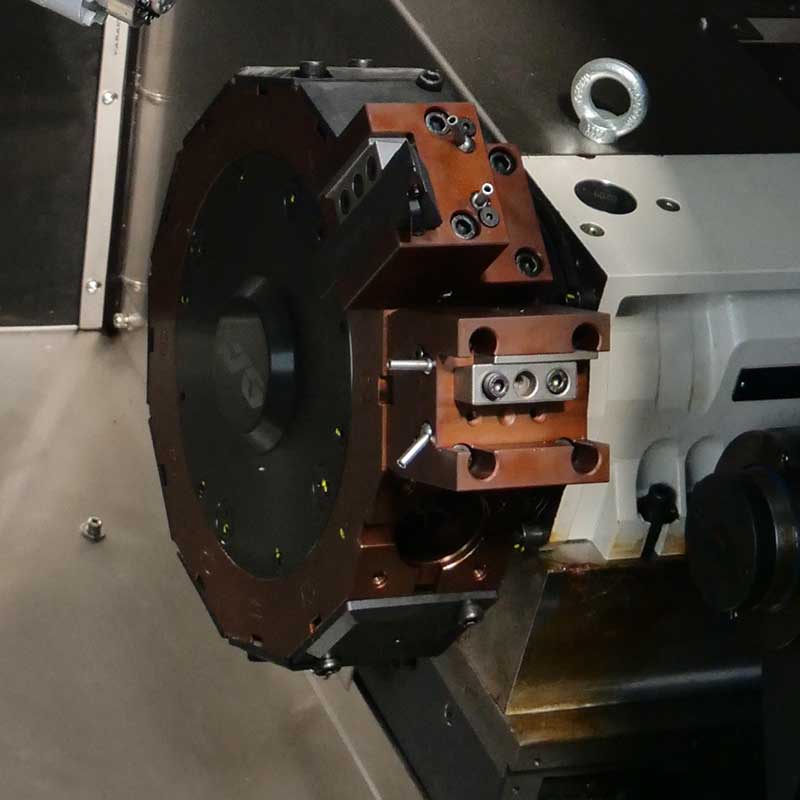

| Mandril de 3 Garras | Torre de Potência de 12 Posições |
 |
 |

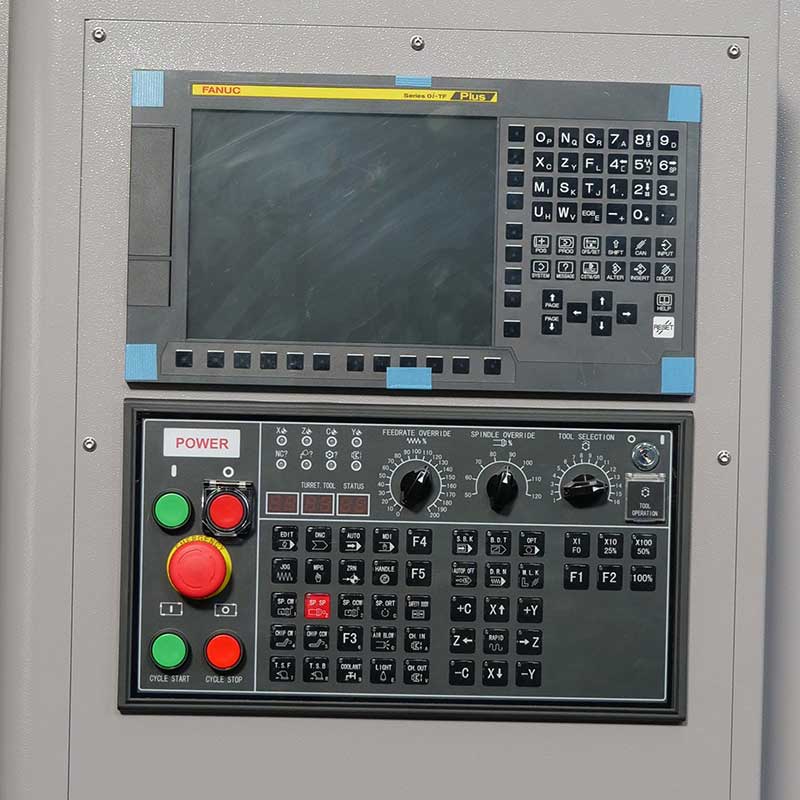

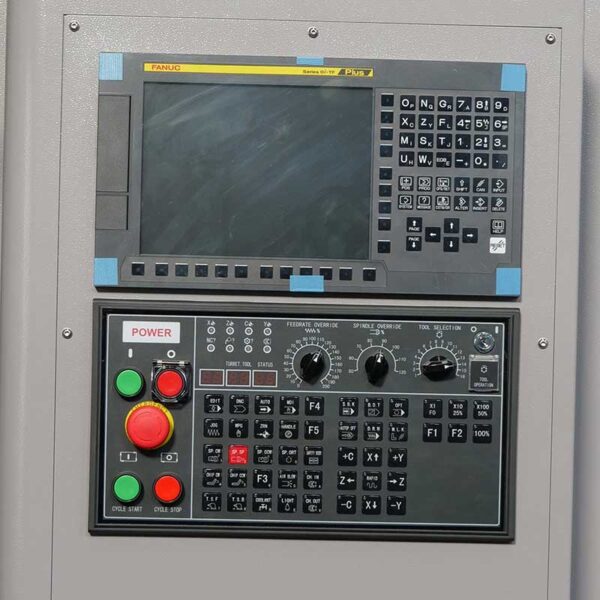

| Controlador CNC | Cobertura Telescópica do Eixo X |
Especificação
| Especificação | HCK52 |
| Capacidade | Φ560mm |
| Diâmetro máx. de oscilacão sobre a cama | 480mm |
| Comprimento máx. de processamento | Φ500mm (Disc parts) |
| Diâmetro máx. de torção | Ф380mm (Shaft parts) |
| Diâmetro máx. de oscilacão sobre a corrediça | Φ380mm |
| Fuso | |
| Gama de velocidades do fuso | 50-4200rpm |
| Diâmetro máx. do furo do fuso | Φ65mm |
| Diâmetro máx. da barra | Φ52mm |
| Nariz do fuso | A2-6 |
| Binário máximo de saída do fuso | 150N.m |
| Potência do motor do fuso | 11kw |
| Tamanho da bucha hidráulica | 8″,*10” |
| Eixo | |
| Curso do eixo X | 270mm |
| Curso do eixo Z | 610mm |
| Deslocação rápida do eixo X | 30m/min |
| Deslocação rápida do eixo Z | 30m/min |
| Torre | |
| Tipo de torre | Servo turet |
| N.º de lâminas da ferramenta | 8 position, *12 position |
| Tamanho da haste da ferramenta | 25x25mm |
| Tamanho da haste da ferramenta de furar | Φ32/Φ40mm |
| Cabeçote móvel | |
| Curso do cabeçote móvel | 80mm (tailstock quill moving) |
| Conicidade da guia do cabeçote móvel | MT5 |
| Capacidade máxima de carga | |
| Peças do disco | 200kg |
| Peças do veio | 500kg |
| Dimensões da máquina | |
| Dimensão total (CxLxA) | 2580x1890x1720mm |
| Peso da máquina | 3600kg |
Caraterísticas Principais:
- O contra-ponto de seguimento move-se com o eixo Z como um todo, com melhor estabilidade e rigidez.
- O eixo utiliza codificadores duplos (codificador) para medir a velocidade e o posicionamento – com maior precisão.
- A bucha hidráulica e o cilindro rotativo de alta velocidade são fabricados pela Coreia do Sul Ruiyan ou Taiwan Jiahe, e são efectuados testes de equilíbrio dinâmico.
