Description

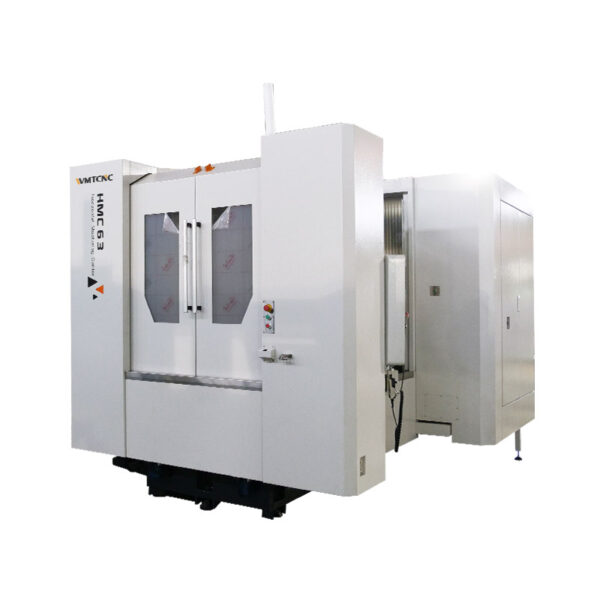

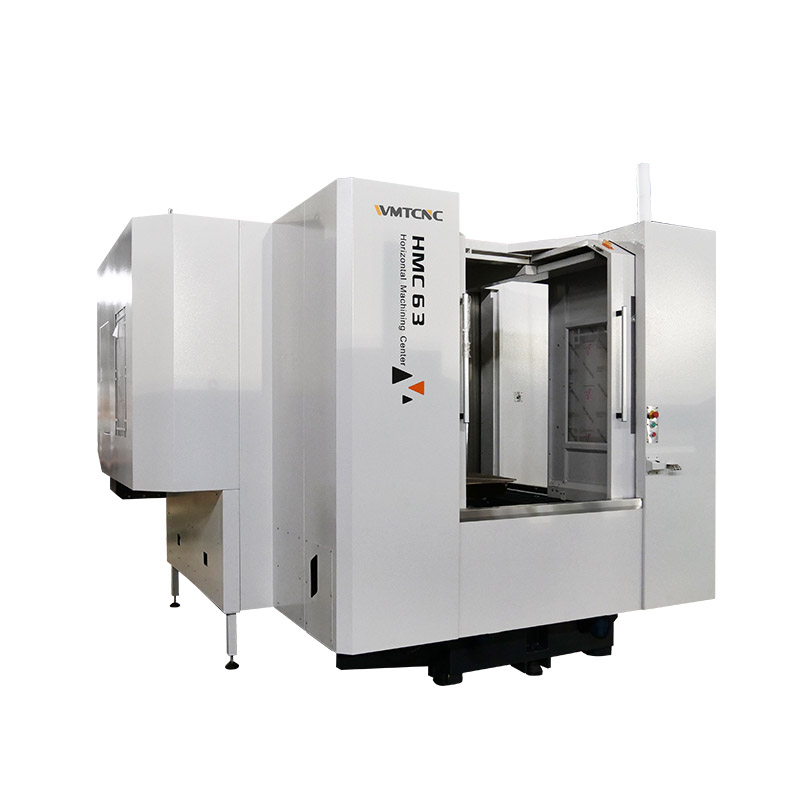

O centro de maquinação horizontal CNC HMC63 é constituído por vários componentes principais. Especificamente, inclui o fuso, o parafuso e o sistema de lubrificação. Além disso, possui um sistema de refrigeração, painel de controlo e sistema de controlo eletrónico.
Detalhes da máquina
 |
 |

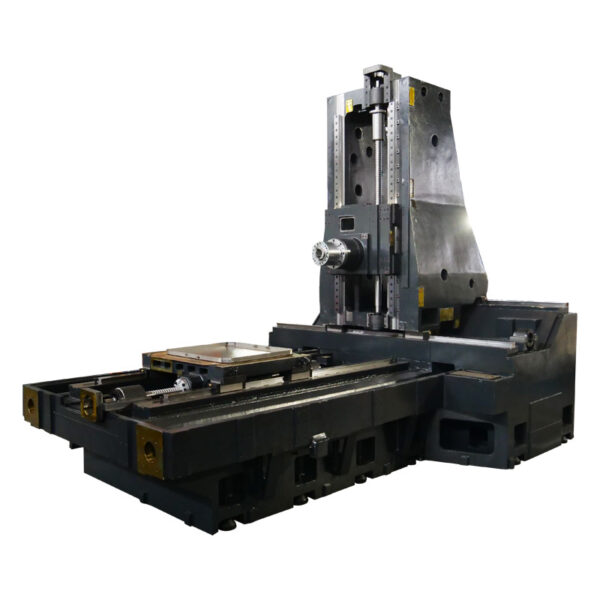

| Estrutura principal do corpo da máquina | Fuso |

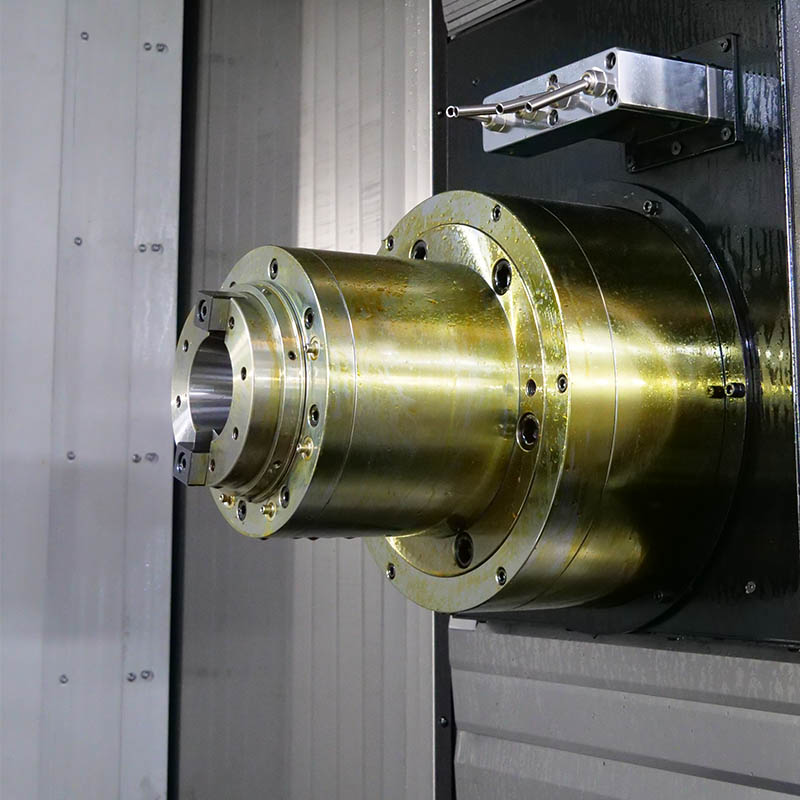

| ┻’forma e estrutura móvel da coluna para proporcionar uma elevada rigidez e velocidade de deslocação. | Potência do motor do fuso: 15/18,5 kW Velocidade do fuso: 6000rpm Binário: 143 Nm |
 |
 |
| Revista de ferramentas | Rolamentos |
| O carregador de ferramentas tipo braço BT50 de 24 posições é fabricado pela OKADA e POJU, fabricantes profissionais de ferramentas em Taiwan. | Rolamentos de marca standard JAPAN e GERMANY para todos os parafusos de esferas |
 |
 |

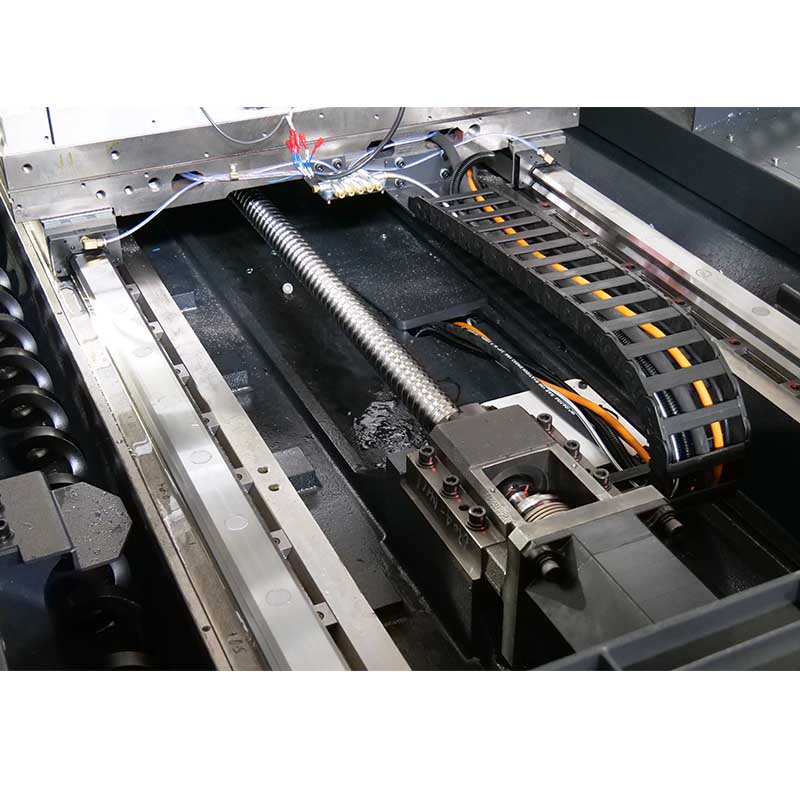

| Parafuso de esferas e guia linear da marca Top TAIWAN | Três transportadores automáticos de aparas |
| Parafusos de esferas retificados nível C3 com porcas duplas Diâmetro do parafuso × passo: 40×12 / 40×12 / 50×12 Carris lineares tipo rolo para três eixos Quantidade de blocos de carga deslizante: 4 / 4 / 4 |
Dois transportadores do tipo parafuso movem os aparas do interior da máquina para o transportador externo do tipo corrente. O transportador externo transfere os aparas para o tanque de aparas. Todo o processo é suave e de alta eficiência para limpar os aparas, reduzir o calor e evitar distorções térmicas. |
Especificación Del Centro De Mecanizado Horizontal HMC63
| Especificação | HMC63 (Positive T) |
| Mesa | |
| Tamanho da mesa de trabalho (L × C) | 630×700mm |
| Tipo de fixação da peça de trabalho | 24×M16 |
| Hora de mudar de mesa de trabalho | / |
| Diâmetro de rotação da peça de trabalho | 1400mm |
| Rota | |
| Eixo X/Y/Z | 1050/750/900 |
| Distância do centro do fuso à superfície da mesa de trabalho | 120-870mm |
| Distância do centro da mesa de trabalho à ponta do fuso | 130-1030mm |
| Fuso | |
| Furo do fuso cónico | BT50 |
| Gama de velocidade do fuso | 5300rpm |
| Tipo de acionamento (eixo) | Belt type |
| Potência do fuso | 15/18.5kw |
| Avançar | |
| Velocidade de avanço rápido do eixo X/Y/Z | 32/32/32 m/min |
| Velocidade de avanço rápido do eixo B | 10 m/min |
| Armazém de ferramentas | |
| Modelo de magazine de ferramentas | Manipulador |
| Habilidade | 24T |
| Peso máximo das ferramentas | 18kg |
| Comprimento máximo das ferramentas | 550mm |
| Tempo de troca de ferramenta | 5.5s |
| Precisão (norma nacional) | |
| Precisão de posicionamento (X/Y/Z) | ±0.010mm |
| Precisão de reposicionamento (X/Y/Z) | ±0.006mm |
| Precisão da divisão do eixo B | 10’’ |
| Precisão de redivisão do eixo B | 5’’ |
| Tamanho da máquina | |
| C × L × A | 5000×3720×3000mm |
| Peso da máquina | |
| Carga máxima da mesa de trabalho | 1200kg |
| Peso da máquina | 12000kg |
Características principales:
- O fuso do centro de maquinação horizontal é horizontal e geralmente possui uma mesa quadrada para indexação do movimento rotativo.
- A mesa rotativa 3-Axis Plus permite cortar quatro faces da peça de trabalho numa única fixação. Além disso, exclui as superfícies de montagem e superiores, sendo ideal para peças do tipo caixa.
- A bancada de mudança automática processa uma peça de trabalho na posição de carga e descarga. Simultaneamente, processa outra peça de trabalho na posição de trabalho. Como resultado, encurta o tempo auxiliar e melhora a eficiência do processamento.
