Description
A máquina de retificação cilíndrica universal M1420H/F×500 é o modelo mais recente e atualizado, adequado para a retificação cilíndrica interna e externa, bem como cónica. Ideal para a produção de peças únicas e pequenos lotes.
Especificação da Máquina de Retificação Cilíndrica M1420H/F×500
| Especificação | M1420H/F×500 |
|---|---|
| Diâmetros com repouso fixo (O.D) | 8–60 mm |
| Diâmetros sem repouso fixo (O.D) | 8–200 mm |
| Diâmetros com repouso fixo (O.D) | 35–100 mm |
| Diâmetros sem repouso fixo (O.D) | 25–100 mm |
| Peso máximo da peça de trabalho | 50 kg |
| Altura central | 135 mm |
| Distância entre centros | 500 mm |
| Tamanho da roda exterior (Max) | Φ400×50×Φ203 mm |
| Tamanho da roda exterior (Min) | Φ280×50×Φ203 mm |
| Veloc. perif. máx. da roda de moagem | 38 m/s |
| Tamanho da roda para moagem interna (Max) | Φ50×40×Φ16 mm |
| Tamanho da roda para moagem interna (Min) | Φ45×35×Φ10 mm |
| Veloc. de rotação do eixo interior | 1670 r/min |
| Avanço/recuo rápido da cabeça | 25 mm |
| Cabeçote móvel e contraponto | MT4 |
| Faixa giratória da mesa | 5° a +7° |
| Veloc. da mesa de trabalho | 0,1–4 m/min |
| Máx. curso da mesa | 645 mm |
| Veloc. do fuso (50 Hz) | 25–380 stepless r/min |
| Veloc. do fuso (60 Hz) | 30–456 stepless r/min |
| Potência total do motor | 5,625 kW |
| Dimensões gerais (C×L×A) | 2500×1600×1600 mm |
| Peso da máquina | 2500 kg |
| Redondeza (O.D/1.D) | 1.5/2.5 µm |
| Rugosidade da superfície | Ra 0.32/0.63 µm |
| Uniformidade de diâmetro (secção) | 5 µm |
| Circularidade por mandril | 2.5 µm |
Principais Características
- Elevada precisão de corte, forte rigidez e eficiência. Adequado para peças cilíndricas e cónicas.
- A peça de trabalho, as rodas de retificação, a bomba de óleo e a bomba de refrigeração são todas alimentadas por motores separados.
- O movimento da mesa suporta o controlo hidráulico de velocidade contínua e o ajuste manual do volante. Lubrificação por estrangulamento de pequenos furos.
- Os encravamentos elétricos, hidráulicos e mecânicos garantem a segurança operacional.

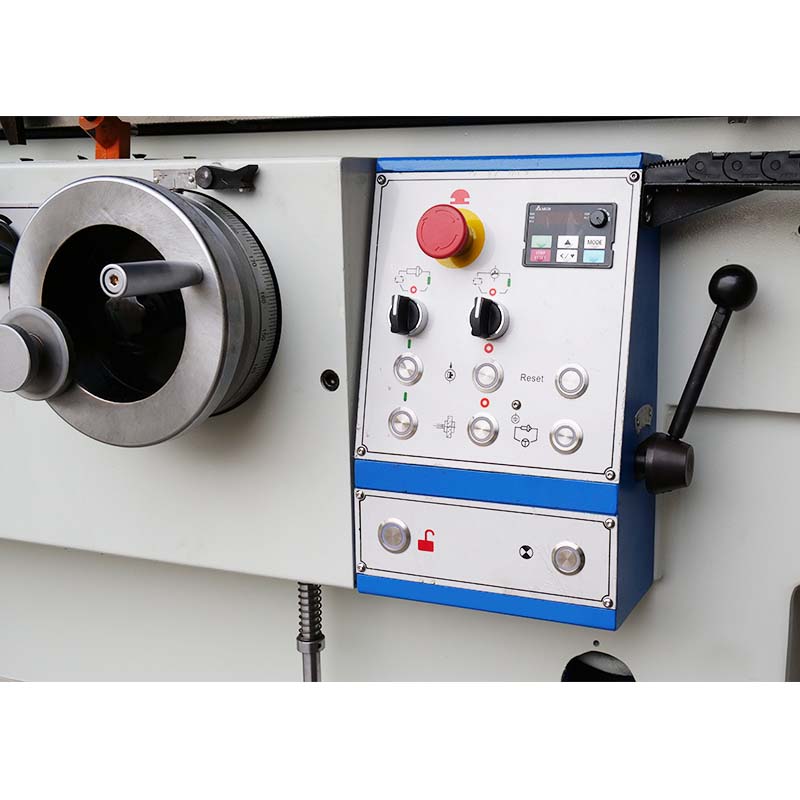

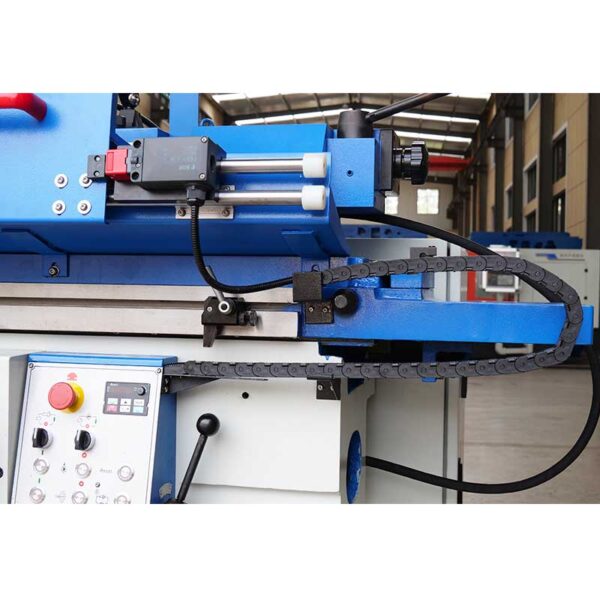

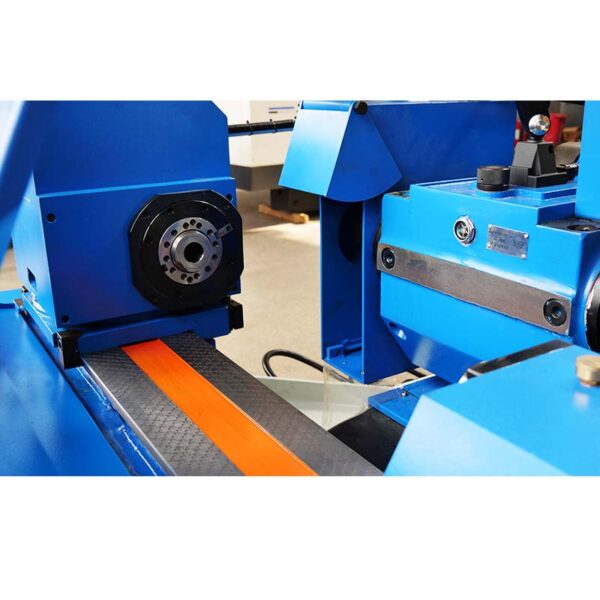

Detalhes da máquina
