Description
A máquina de retificação cilíndrica hidráulica universal M1432Bx1000 é um design melhorado das suas antecessoras M131W e M1432A, mantendo os seus principais pontos fortes. Pode ser operado manualmente ou controlado por sistemas hidráulicos ou elétricos. Comparado com o M1432A, este modelo oferece uma rigidez superior, melhor resistência à deformação térmica, maior diâmetro do rolamento do veio, maior poder de retificação e melhor acabamento através de limitadores de lubrificante de orifício pequeno.
Especificação da Máquina de Retificação Cilíndrica M1432Bx1000
| Especificação | M1432Bx1000 |
|---|---|
| Comprimento de retificação (O.D./I.D.) | 1000/125 mm |
| Diâmetro ext./int. de moagem | Φ8–Φ320 / Φ30–Φ100 mm |
| Altura central | 180 mm |
| Máx. peso da peça | 150 kg |
| Veloc. da mesa de trabalho | 0,1–4 m/min |
| Máx. veloc. perif. da roda | 38 m/s |
| Máx. curso da mesa | 1100 mm |
| Faixa giratória da mesa | 3° a +7° |
| Tamanho da roda exterior | Φ400×50×Φ203 mm |
| Veloc. do fuso do cabeçote | 50 Hz: 25–220 stepless r/min |
| Cabeçote móvel e contraponto | MT4 |
| Deslocamento do cabeçote (volante) | 0,01/0,0025 mm |
| Potência total do motor | 9 kW |
| Dimensões gerais (C×L×A) | 3605×1810×1515 mm |
| Peso da máquina | 3700 kg |
| Redondeza (O.D/I.D) | 1.5/2.5 µm |
| Uniformidade do diâmetro (secção) | 8/10 µm |
| Rugosidade da superfície | Ra 0.32/0.63 µm |
Principais Características

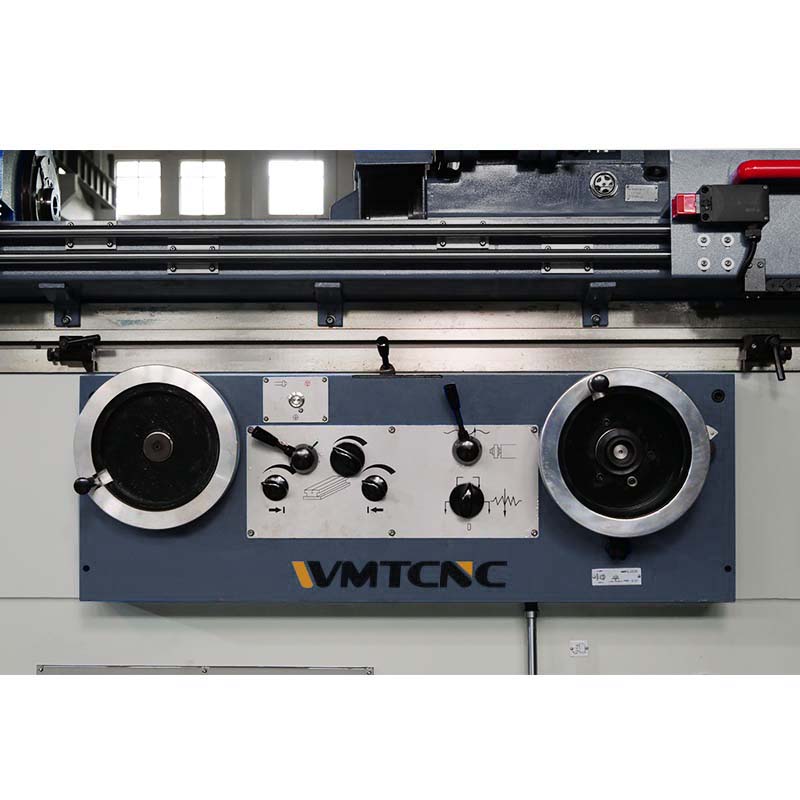

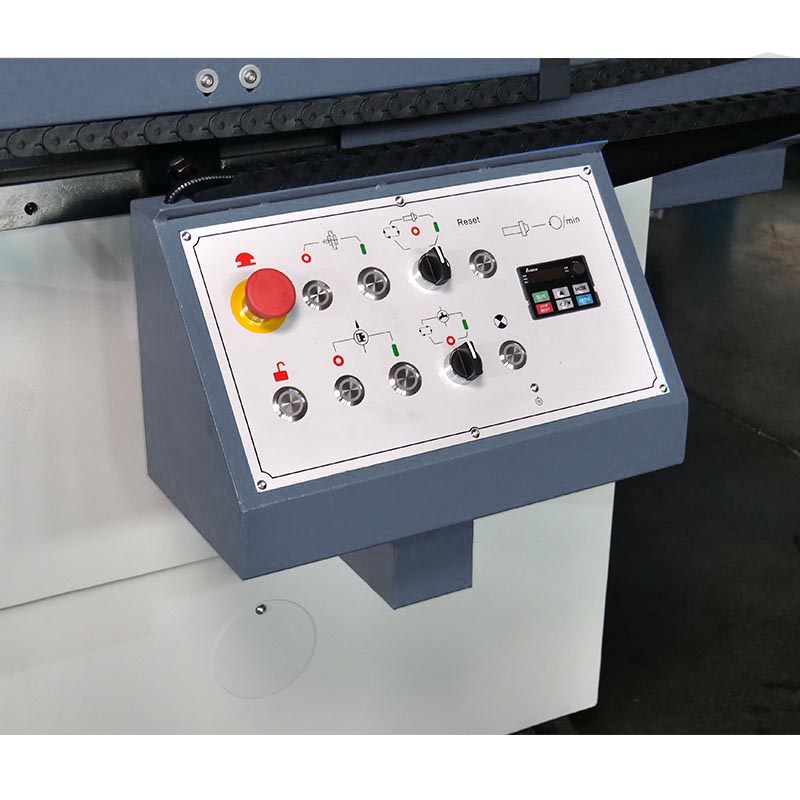

- Controlos hidroelétricos para o deslocamento longitudinal da mesa, aproximação/retirada da cabeça da roda e alimentação cruzada periódica automática através de operação de botão.
- O cabeçote gira até 90° no sentido anti-horário, permitindo a retificação cónica através de um ajuste no cabeçote, na mesa ou no cabeçote. Suporte para montagem de mandril.
- Os motores independentes acionam a peça de trabalho, as rodas de retificação internas/externas, a bomba hidráulica e o sistema de refrigeração.
- Todas as secções de movimentação de energia estão interligadas com mecanismos eletro-hidráulicos para garantir a segurança do operador. As rodas de desbaste estão protegidas por capas resistentes.

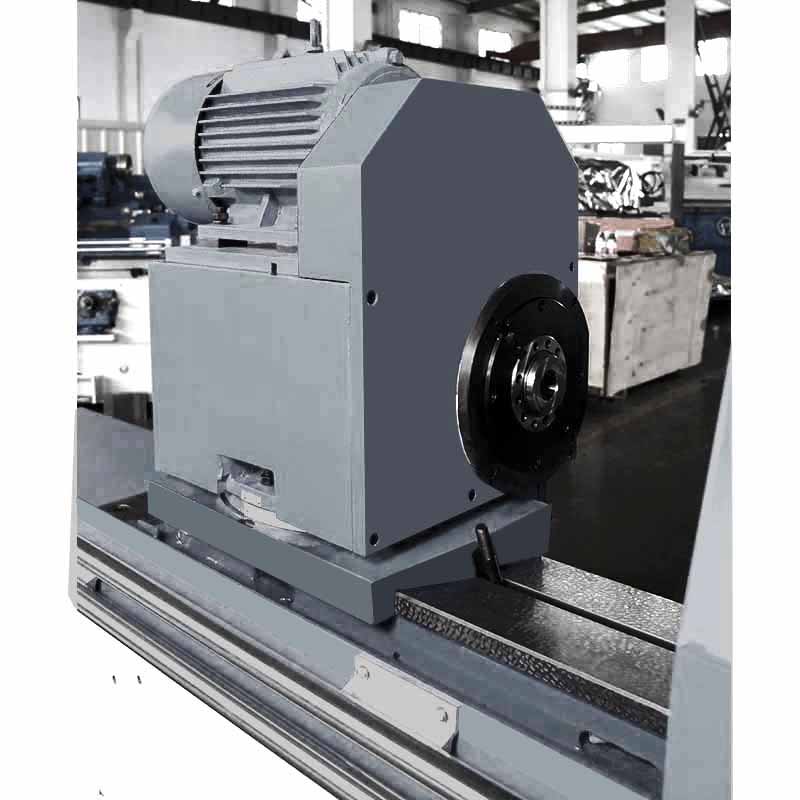

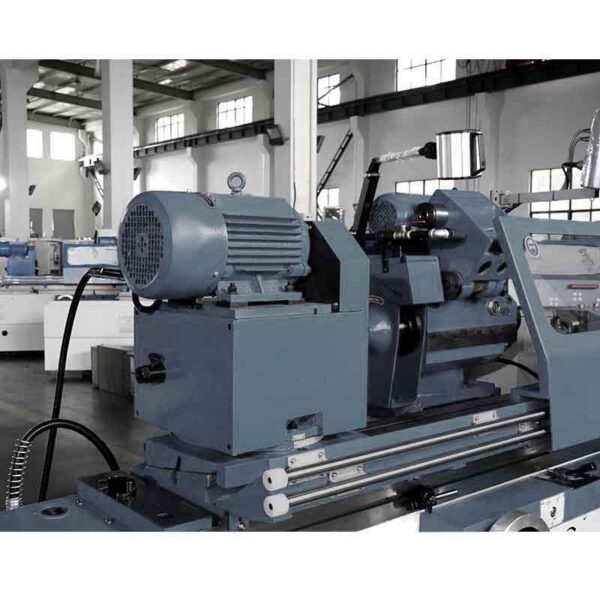

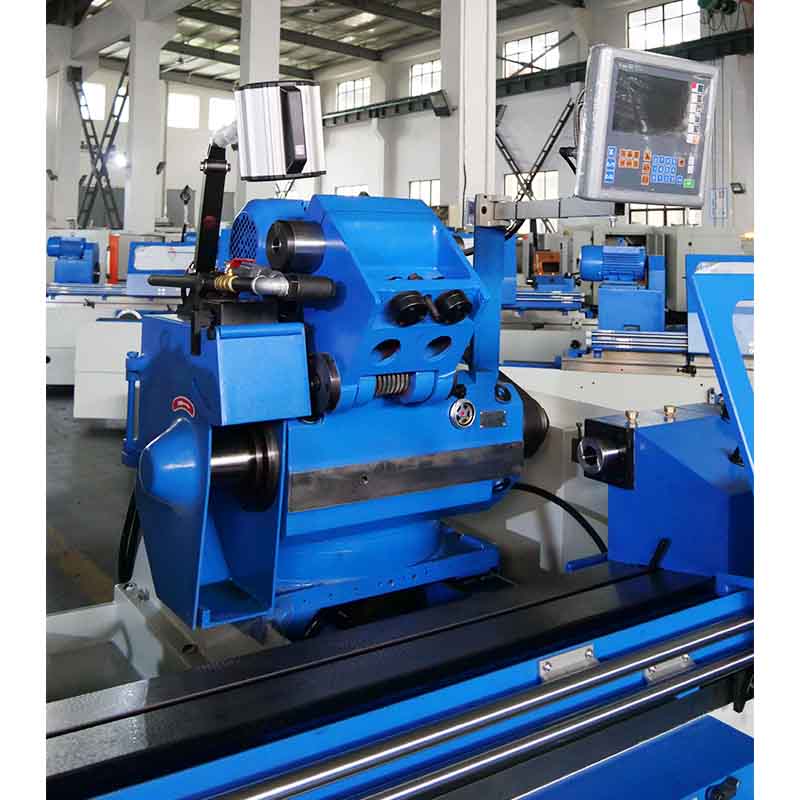

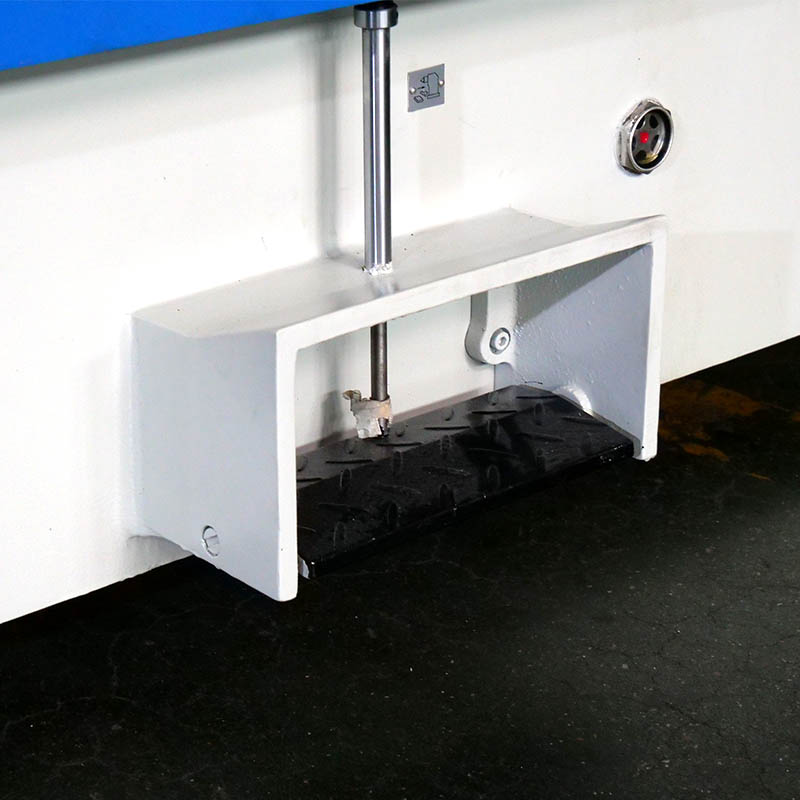

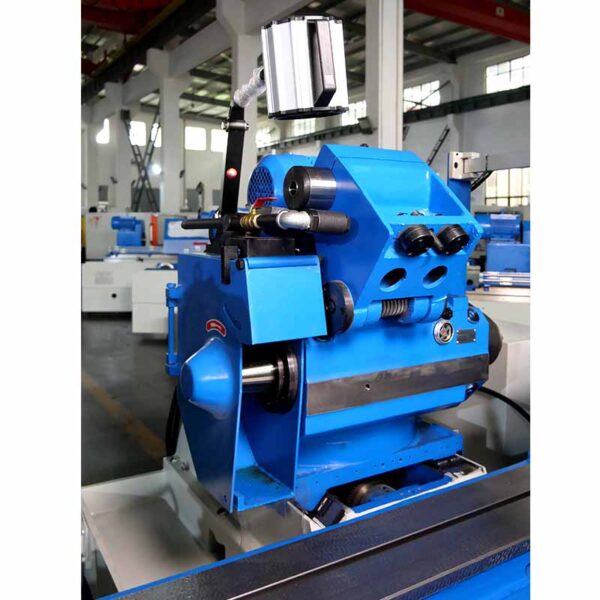

Detalhes da máquina
