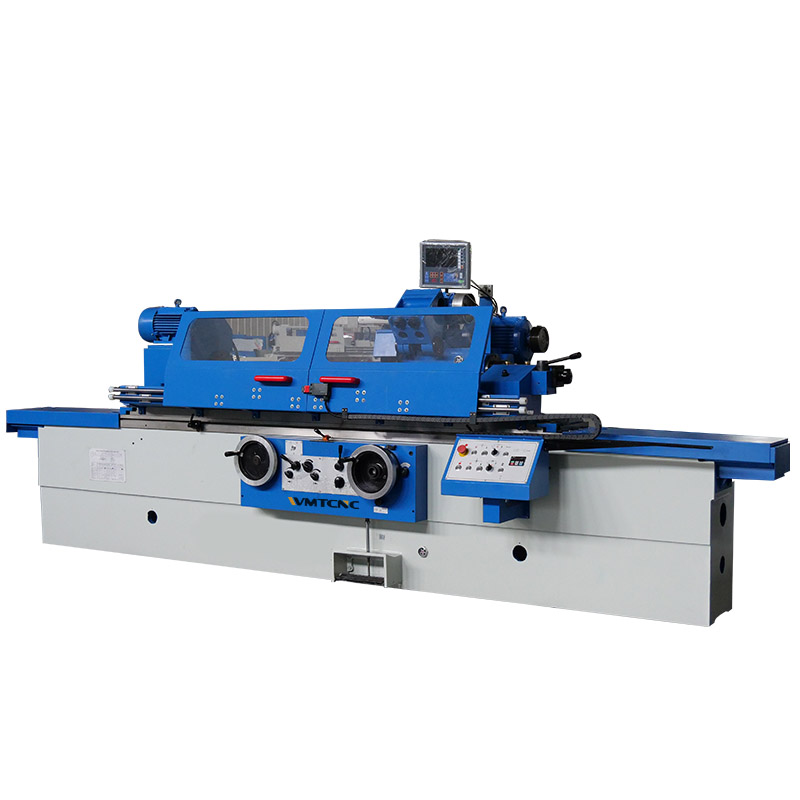

M1432Bx1500 Nova Máquina de Retificação Cilíndrica Universal
Certificação: ISO9001 CE
Tipo: Horizontal
Garantia: 13 meses
Tensão: Conforme a exigência dos clientes
Cor: Conforme a exigência dos clientes
Serviço pós-venda: Disponível
Nome da marca:WMTCNC
A retificadora cilíndrica hidráulica universal M1432Bx1500 apresenta um design melhorado em relação às suas antecessoras, a M131W e a M1432A, mantendo os seus principais pontos fortes. Pode ser operado manualmente ou controlado por sistemas hidráulicos ou elétricos. Comparativamente ao M1432A, este modelo oferece uma rigidez superior, maior resistência à distorção térmica, maior diâmetro do rolamento do veio, maior poder de retificação e melhor acabamento graças aos limitadores de lubrificante de pequenos orifícios.
Detalhes da máquina

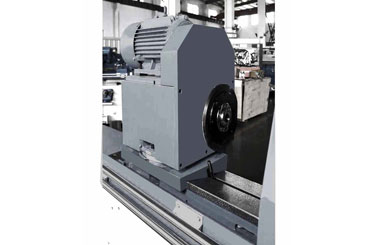

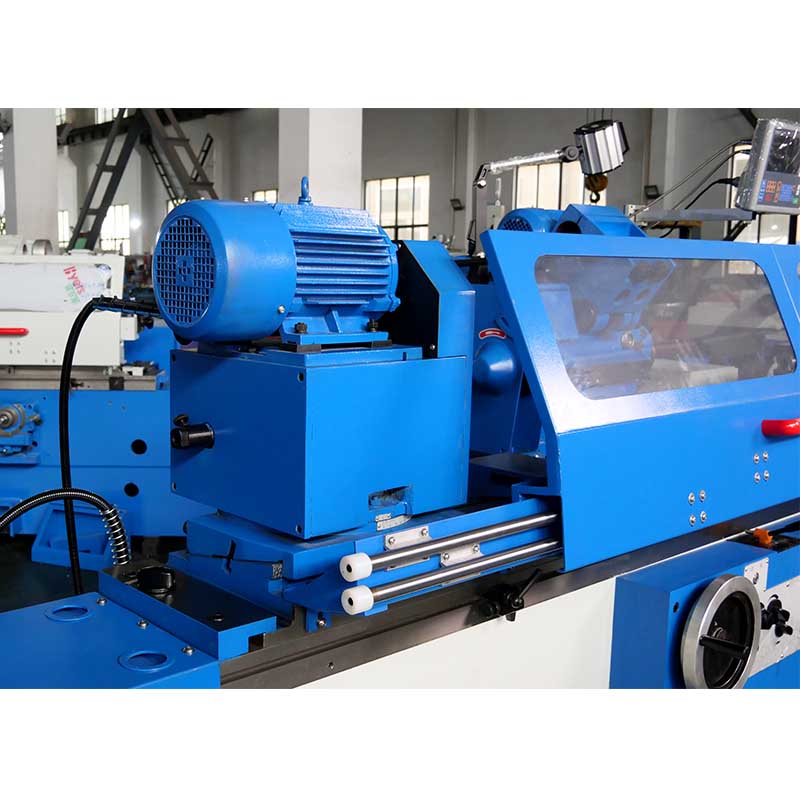

Cabeça de rebolo

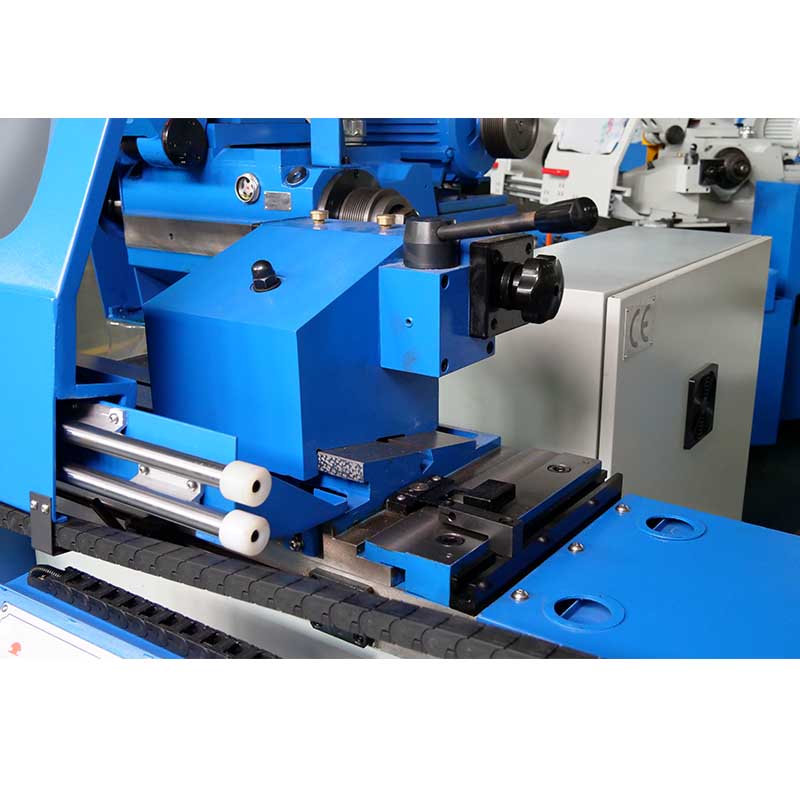

Cabeça de moagem universal
Executa retificação interna/externa. Fuso de alta rigidez dinâmica e estática, alta precisão e boa rigidez.
Rígido, ideal para peças cilíndricas e cônicas.

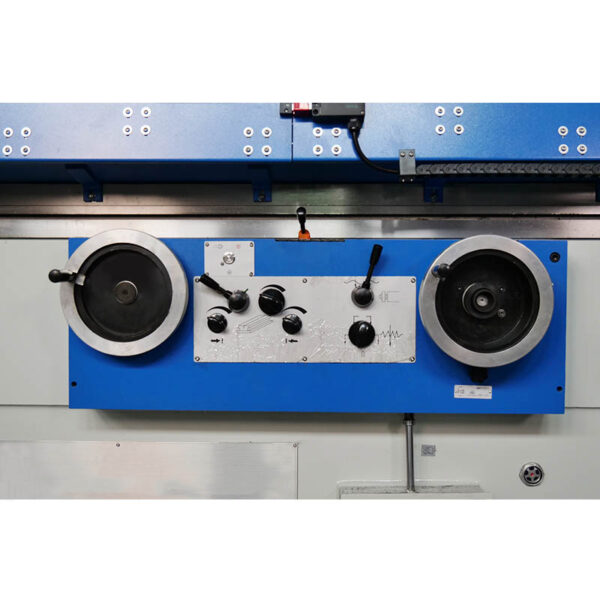

Dispositivo de alimentação

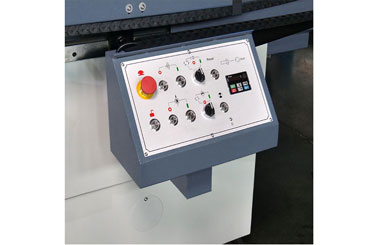

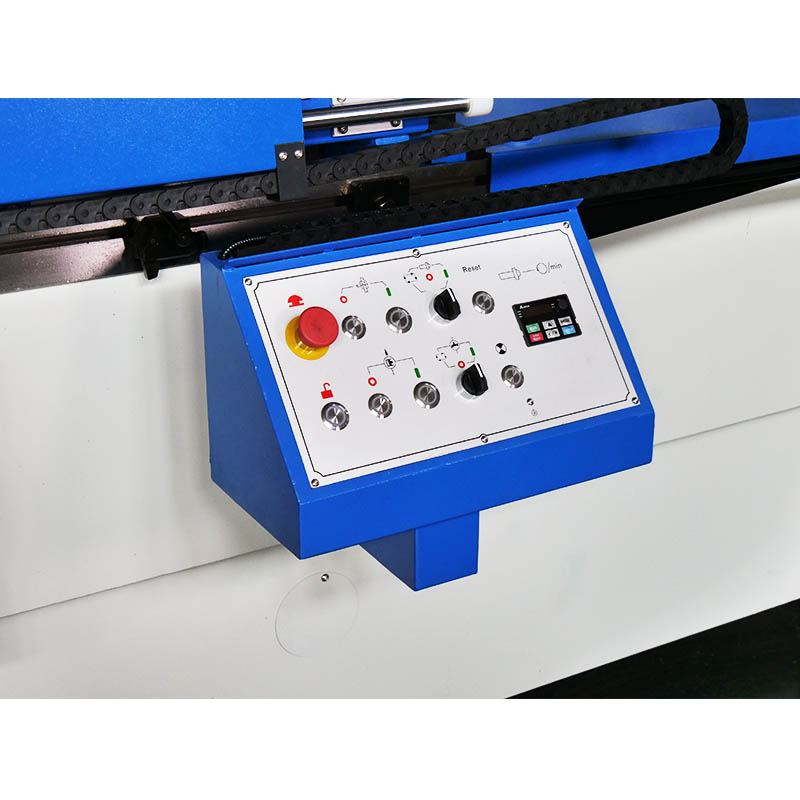

Painel de controlo
Avanço hidráulico periódico e microautomático, avanço/recuo rápidos, volante para alimentação grossa/fina.
Controlo por botões, ajuste móvel, operação simples.
Especificação da Máquina de Retificação Cilíndrica M1432Bx1500
Especificação
M1432Bx1500
Comprimento de retificação (O.D./I.D.)
1500/125 mm
Diâmetro ext./int. de moagem
Φ8–Φ320 / Φ30–Φ100 mm
Altura central
180 mm
Máx. peso da peça
150 kg
Veloc. da mesa de trabalho
0,1–4 m/min
Máx. veloc. perif. da roda
38 m/s
Máx. curso da mesa
1600 mm
Faixa giratória da mesa
3° a +6°
Tamanho da roda exterior
Φ400×50×Φ203 mm
Veloc. do fuso do cabeçote
50 Hz: 25–220 stepless r/min
Cabeçote móvel e contraponto
MT4
Deslocamento do cabeçote (volante)
0,01/0,0025 mm
Potência total do motor
9 kW
Dimensões gerais (C×L×A)
4605×1810×1515 mm
Peso da máquina
4300 kg
Redondeza (O.D/I.D)
1.5/2.5 µm
Uniformidade do diâmetro (secção)
8/10 µm
Rugosidade da superfície
Ra 0.32/0.63 µm
Principais características
Controlos hidroelétricos para o deslocamento longitudinal da mesa, aproximação/retração da cabeça da roda e alimentação cruzada periódica automática através de operação por botão.
A cabeça gira até 90° no sentido anti-horário, permitindo a retificação cónica através do ajuste do cabeçote, da mesa ou do cabeçote do disco. Um suporte de mandril é fornecido.
Os motores independentes acionam a peça de trabalho, as rodas de retificação internas/externas, a bomba hidráulica e o sistema de refrigeração.
Todas as secções de acionamento estão interligadas com mecanismos eletro-hidráulicos para garantir a segurança do operador. As rodas estão protegidas por capas robustas.
