A máquina-ferramenta M618 é aplicável a todos os tipos de máquinas de processamento, autopeças, acessórios, aço magnético, indústria de processamento de peças de molde. A máquina-ferramenta pode ser feita de aço de moagem, ferro, cerâmica e peças de metais não ferrosos.

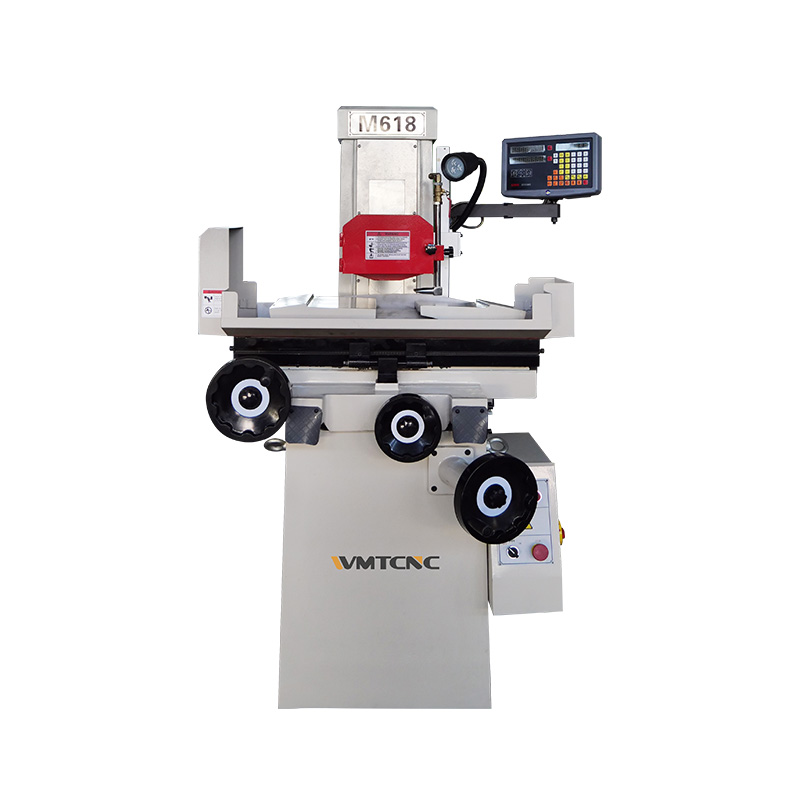

Especificação da máquina de retificação de superfícies M618
Especificação
Unidade
M618
Área máxima de corte da mesa (CxLxA)
mm
500x190x335
Movimento da mesa de trabalho
Comprimento máx. Comprimento de retificação
mm
500
Largura máx. Largura de retificação
mm
190
Distância da superfície da mesa ao centro do fuso
mm
335
Caminho de deslizamento
V-type rail with Steel-ball
Carga máxima de trabalho
kg
200
Tamanho da mesa
mm
460×180
Número de ranhuras em T
mmxn
14×1
Avanço da roda dianteira e traseira
mm
0.02 / Graduation 2.5 / revolution
Alimentação da roda manual
mm
0.01 / Graduation 1.25 / revolution
Tamanho da roda (diâmetro×largura×furo)
mm
180×13×31.75
Velocidade do fuso
50Hz
rpm
2850
Motor de frequência variável (correspondente)
rpm
0-6000
Motor do fuso
KW
1.1
Bomba de arrefecimento
KW
0.4
Tamanho da embalagem (CxLxA)
mm
1240x1080x1680
Detalhes da Máquina

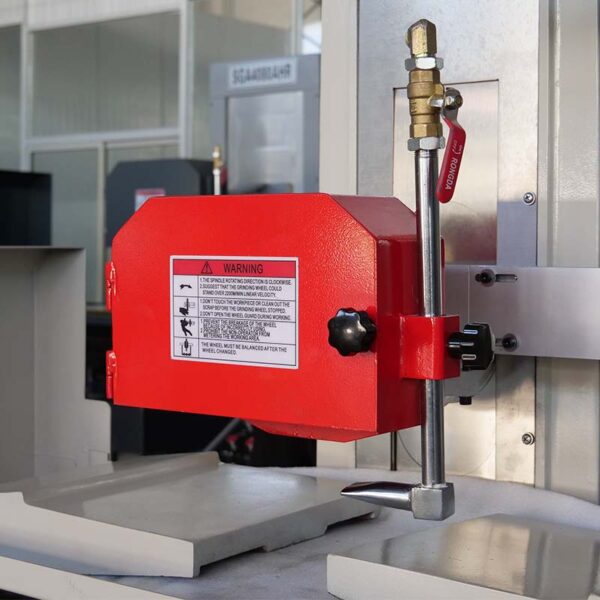

Rebolo

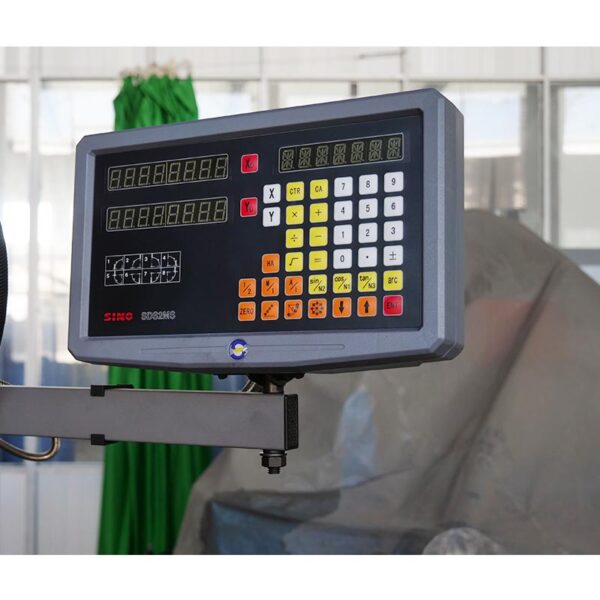

Leitura Digital
Grande volume de retificação, pode retificar vários planos e superfícies de formação complexas.
Garantia de qualidade de medição estável e precisa. É um acessório opcional, com custo adicional.
Mandril Magnético

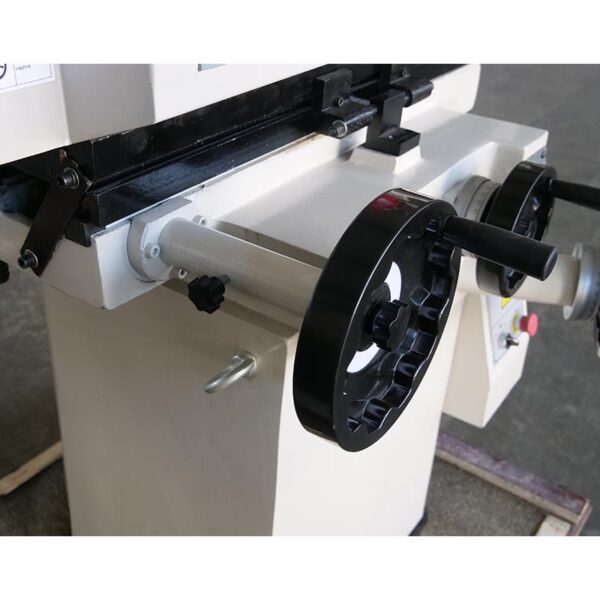

Operação Manual de 3 Eixos
Padrão com mandril magnético permanente, pode apertar muitas peças e até mesmo peças pequenas, fácil de operar, economiza tempo.
O movimento da mesa e outras funções serão operados por estas rodas manuais. Fácil de operar, simples e prático.
Principais Características
O fuso elétrico incorporado na retificação de precisão funciona sem manutenção, suportado por rolamento de esferas angular de alta precisão de pré-carga.
A cama, a mesa e a coluna da máquina de moagem de superfície pequena são peças de fundição de alto grau, que fornecem uma base forte para a moagem. A corrediça é revestida com merial wearable TF e precisão manual raspada.

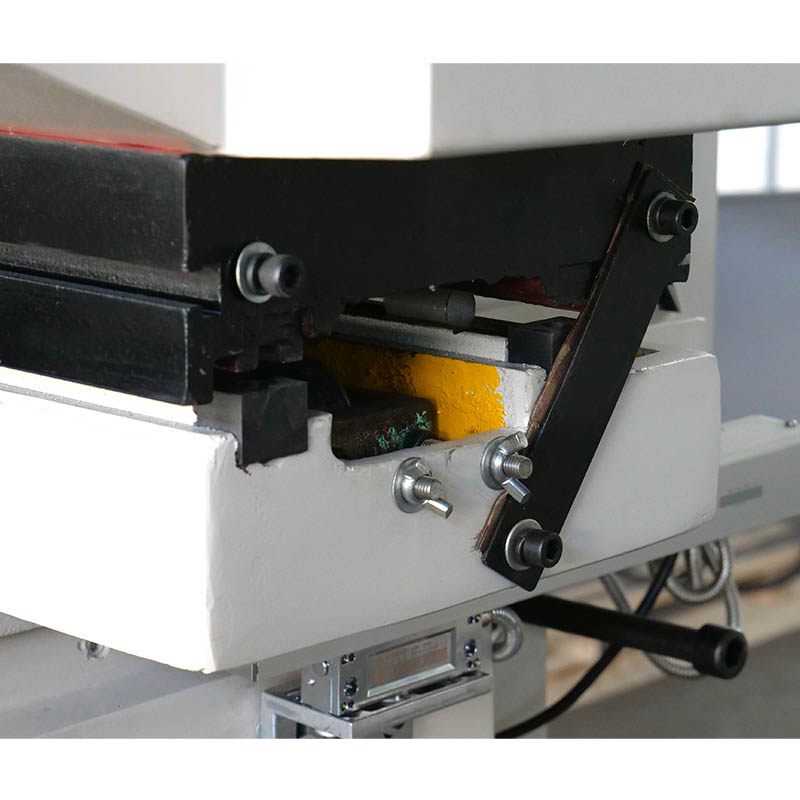

A estrutura da guia de aço endurecido e da esfera de rolamento (fabricada em Taiwan) é adotada no eixo X, com movimento suave, alta precisão e longa vida útil.
Os parafusos de avanço cruzados e verticais de alta precisão são fabricados em Taiwan.
