Description

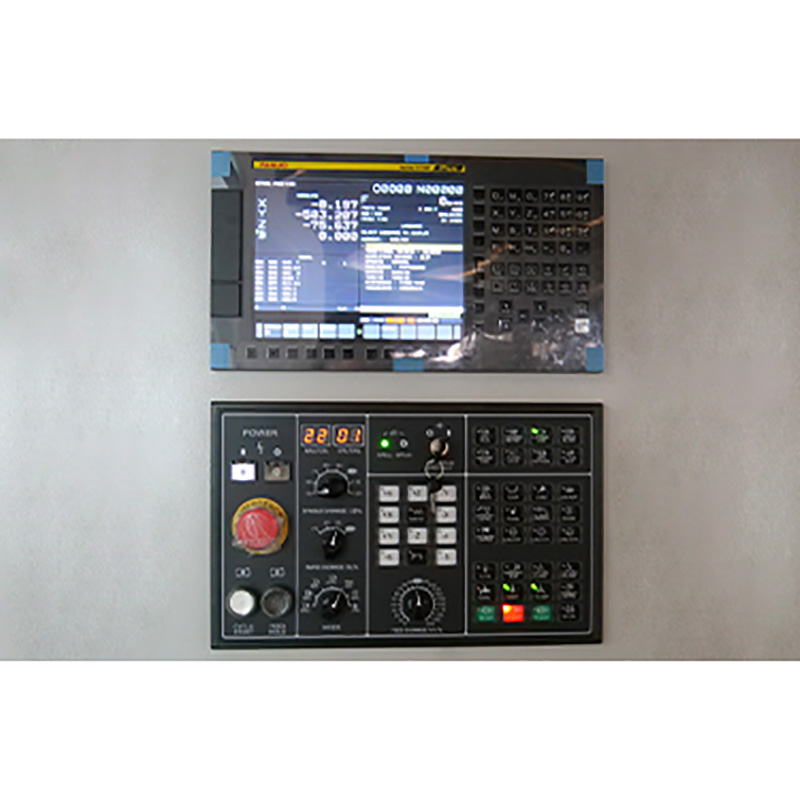

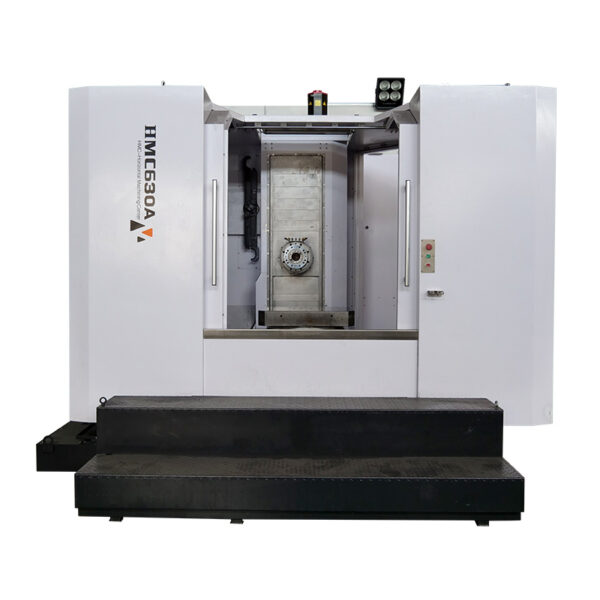

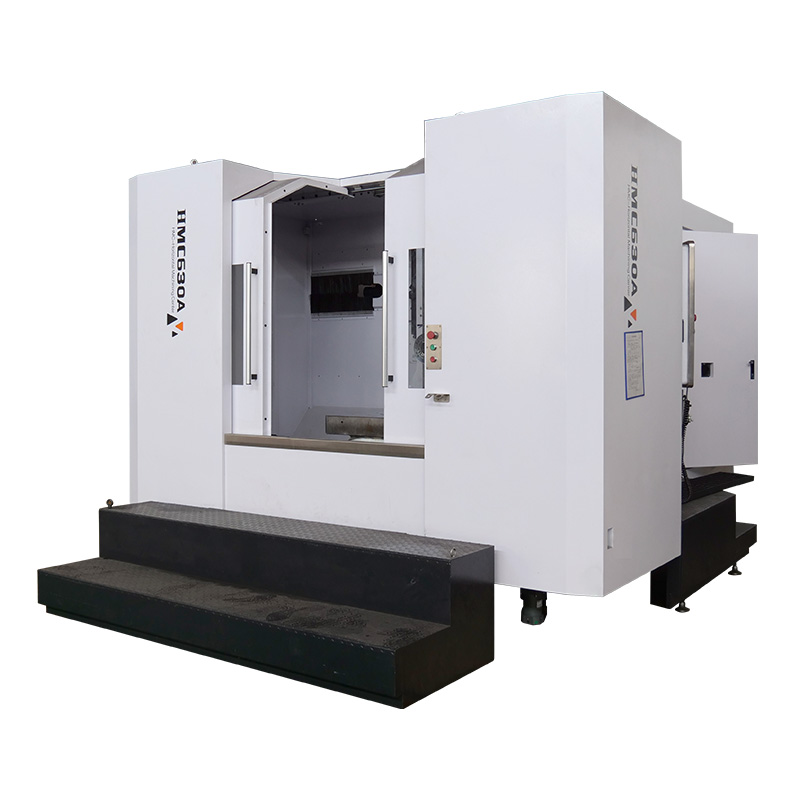

O centro de maquinação horizontal CNC HMC630A consiste em vários sistemas funcionais principais. Especificamente, inclui os sistemas de lubrificação e arrefecimento do parafuso do fuso. Além disso, possui um painel de operação CNC e um sistema de controlo eletrónico.
Detalhes da máquina
 |
 |
| Estrutura principal do corpo da máquina | Fuso |

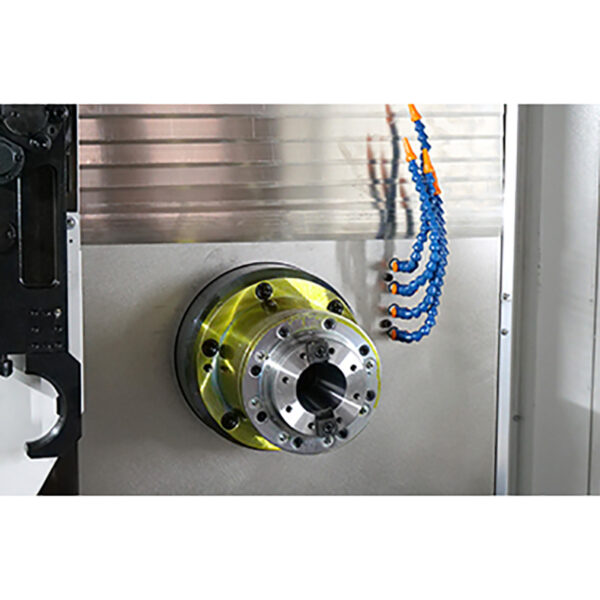

| ┻’forma e estrutura móvel da coluna para proporcionar uma elevada rigidez e velocidade de deslocação. | Potência do motor do fuso: 15/18,5 kW Velocidade do fuso: 6000rpm Binário: 143 Nm |
 |
 |
| Revista de ferramentas | Rolamentos |

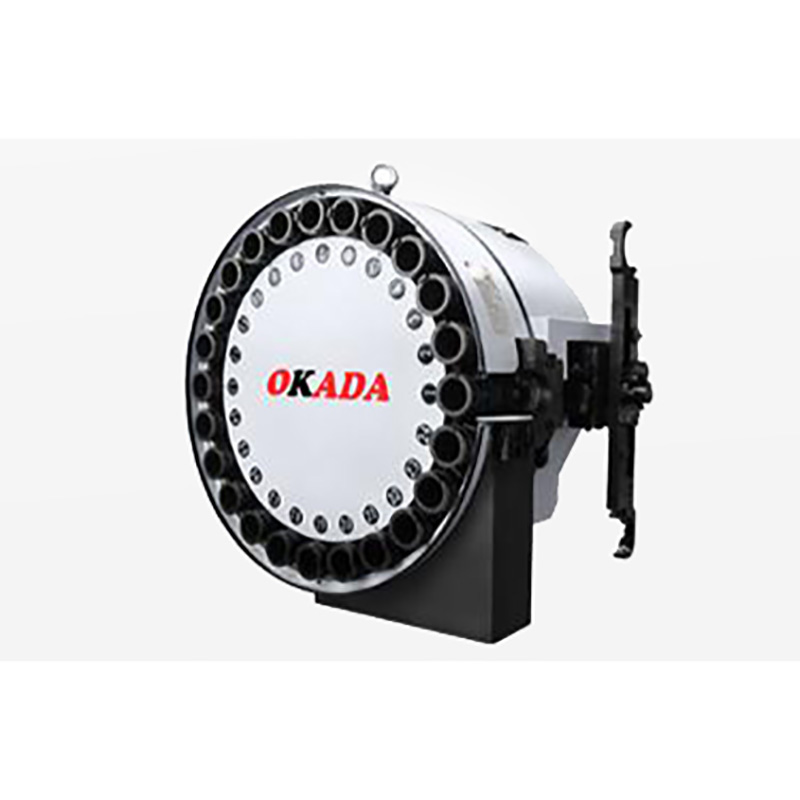

| O carregador de ferramentas tipo braço BT50 de 24 posições é fabricado pela OKADA e POJU, fabricantes profissionais de ferramentas em Taiwan. | Rolamentos de marca standard JAPAN e GERMANY para todos os parafusos de esferas |
 |
 |
| Parafuso de esferas e guia linear da marca Top TAIWAN | Três transportadores automáticos de aparas |
| Parafusos de esferas retificados nível C3 com porcas duplas Diâmetro do parafuso × passo: 40×12 / 40×12 / 50×12 Carris lineares tipo rolo para três eixos Quantidade de blocos de carga deslizante: 4 / 4 / 4 |
Dois transportadores do tipo parafuso movem os aparas do interior da máquina para o transportador externo do tipo corrente. O transportador externo transfere os aparas para o tanque de aparas. Todo o processo é suave e de alta eficiência para limpar os aparas, reduzir o calor e evitar distorções térmicas. |
Especificación Del Centro De Mecanizado Horizontal HMC630A
| Especificación | HMC630A (Inverted T) |
| Mesa de trabajo | |

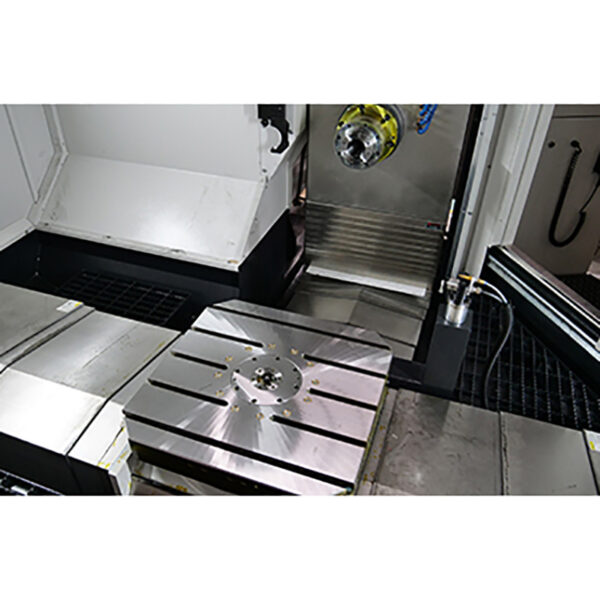

| Tamaño de la mesa de trabajo (An. × L.) | 630×700mm |
| Tipo de sujeción de la pieza de trabajo | 24×M16 |
| Tiempo de cambio de las mesas de trabajo | / |
| Diámetro rotatorio de la pieza de trabajo | 1380mm |
| Recorrido | |
| Eje X/Y/Z | 1050/750/900 |
| Distancia desde el centro del husillo hasta la superficie de la mesa | 120-870mm |
| Distancia desde el centro de la mesa hasta la punta del husillo | 130-1030mm |
| Husillo | |
| Conicidad del orificio del husillo | BT50 |
| Rango de velocidad del husillo | 5300rpm |
| Tipo de accionamiento (husillo) | Belt type |
| Potencia del husillo | 15/18.5kw |
| Avance | |
| Velocidad de avance rápido del eje X/Y/Z | 24/24/24 m/min |
| Velocidad de avance rápido del eje B | 10 m/min |
| Almacén de herramientas | |
| Modelo de almacén de herramientas | Manipulador |
| Capacidad | 24T |
| Peso máximo de las herramientas | 15kg |
| Longitud máxima de las herramientas | 350mm |
| Tiempo de cambio de herramienta | 5.5s |
| Precisión (estándar nacional) | |
| Precisión de posicionamiento (X/Y/Z) | ±0.010mm |
| Precisión de reposicionamiento (X/Y/Z) | ±0.006mm |
| Precisión de división del eje B | 10’’ |
| Precisión de redivisión del eje B | 5’’ |
| Tamaño de la máquina | |
| L. × An. × Al. | 4800×3200×2950mm |
| Peso de la máquina | |
| Carga máxima de la mesa de trabajo | 1200kg |
| Peso de la máquina | 12000kg |
Características principales:
- Estrutura principal do corpo da máquina, formato ‘┻’ e estrutura móvel da coluna para proporcionar uma elevada rigidez e velocidade de deslocação.
- Máquina padrão com sistema de arrefecimento do óleo do fuso para reduzir a distorção térmica durante o trabalho e manter a precisão da maquinação estável.
A OKADA e a POJU, fabricantes profissionais de ferramentas em Taiwan, fabricam o carregador de ferramentas tipo braço BT50 de 24 posições. - Rolamentos standard das marcas JAPAN e GERMANY para todos os parafusos de esferas.
- Parafusos de esferas e guias lineares da marca TOP TAIWAN.
- Três transportadores automáticos de aparas, dois transportadores do tipo parafuso para mover os aparas do interior da máquina para o transportador tipo corrente exterior durante o trabalho, e o transportador de aparas exterior transfere os aparas para o tanque de aparas. Todo o processo é suave e de alta eficiência para limpar os aparas, reduzir o calor do corpo da máquina e escapar à distorção causada pelo calor do corpo da máquina.
