Detalles de la Máquina
 |
 |
| Calibre Traseiro e Lâmina |
Motor do Indicador Traseiro e Polia Síncrona Armário Elétrico |
 |
 |
| Vedação de Segurança e Parafuso da Lâmina |
Válvulas Hidráulicas |
 |
 |
| Braçadeira Pneumática |
Cilindro Hidráulico |
 |
 |

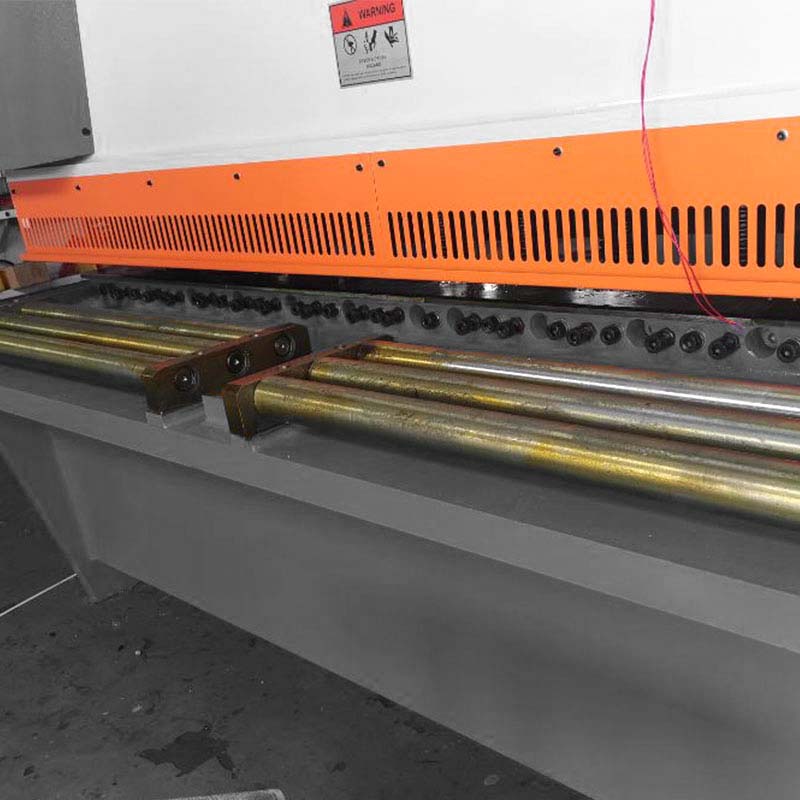

| Mesa de Alimentação e Braços de Apoio |
Armário Elétrico |
Especificação do Máquina de Guilhotina Hidráulica QC11Y-20X2500
| Especificação |
Unidade |
QC11Y-20X2500 |
| Espessura de corte |
mm |
20 |
| Largura de corte |
mm |
2500 |
| Resistência à tração do material |
N/mm² |
≤450 |
| Ângulo de corte |
° |
1 – 3 |
| Tempo de curso |
/min |
7 – 18 |
| Comprimento da lâmina |
mm |
2600 |
| Altura da mesa de trabalho |
mm |
850 |
| Espessura dos montantes |
mm |
60 |
| Largura da guia traseira |
mm |
20 – 800 |
| Potência do motor |
KW |
22 |
| Bomba de engrenagens |
L |
63 |
| Peso do motor |
KG |
12000 |
| Dimensão |
mm |
3150 x 2150 x 2400 |
Características Principales:
- Design totalmente europeu, aparência simplificada.
- Remover a ferrugem com jato de areia e revestido com tinta anti-ferrugem.
- Os quadros, as superfícies de montagem e os orifícios de ligação são maquinados após o processo de soldadura, até 60′ numa única passagem.
Toda a estrutura da máquina de corte
Sistema Hidráulico
- Adotar sistema de controlo hidráulico integrado, mais fiável e fácil de manter. O sistema hidráulico é da Bosch -Rexroth, Alemanha.
- Todos os tubos, flanges e juntas com design e configuração à prova de vibrações e fugas.
- Todos os selos do cilindro são NOK do Japão, a marca mais famosa, de boa qualidade e alto desempenho.
- O sistema hidráulico está equipado com proteção contra sobrecarga e transbordamento, o que garante a ausência de fugas, e o nível de óleo pode ser lido ou visto diretamente.
- O sistema hidráulico é fabricado em conformidade com os regulamentos actuais.
Sistema Elétrico
- Armário elétrico de acordo com a norma IP55, elétrico de acordo com a norma internacional CE, seguro e fiável, forte capacidade anti-interferência.
- Vedação de proteção e bloqueio de segurança para garantir a segurança da operação. Possui um interrutor de pedal de mão única móvel, fácil de operar.
- Tampas laterais frontais, protecções de segurança da luz traseira, pedal em conformidade com a regulamentação CE.
Ajuste da Lâmina e Precisão de Corte
- O ângulo de corte é variável, o que pode reduzir a deformação de corte da chapa metálica e pode cortar chapas muito mais grossas.
- Adoção de volante para ajustar rápida e precisamente a folga da lâmina, corte em secções, corte em linha de sombra.
- As lâminas monobloco rectangulares têm uma longa vida útil com 4 arestas de corte, lâminas de alto carbono e alta qualidade de cromo 6CRW2SI.
Calibre Traseiro
- O calibrador de encosto é instalado no descanso da lâmina, juntamente com o descanso no movimento para cima e para baixo, é acionado por um motor através do sistema E21s pode controlar a placa antes e depois do ajuste de posição, atrás.
- A gama de ajuste do material do contra recuo é de 20-800 mm, que pode ser ajustado livremente nesta gama.
Controlador NC E21s
Controlo de backgauge e de blocos
Controlo para motores AC, inversor de frequência
Posicionamento inteligente
Contador de stock
Ajuste do tempo de retenção/descompressão
Memória de programas até 40 programas, até 25 passos por programa
Posicionamento de um lado
Função de retração
Cópia de segurança/restauro de parâmetros com uma tecla
mm/polegadas
Chinês/Inglês
