Description

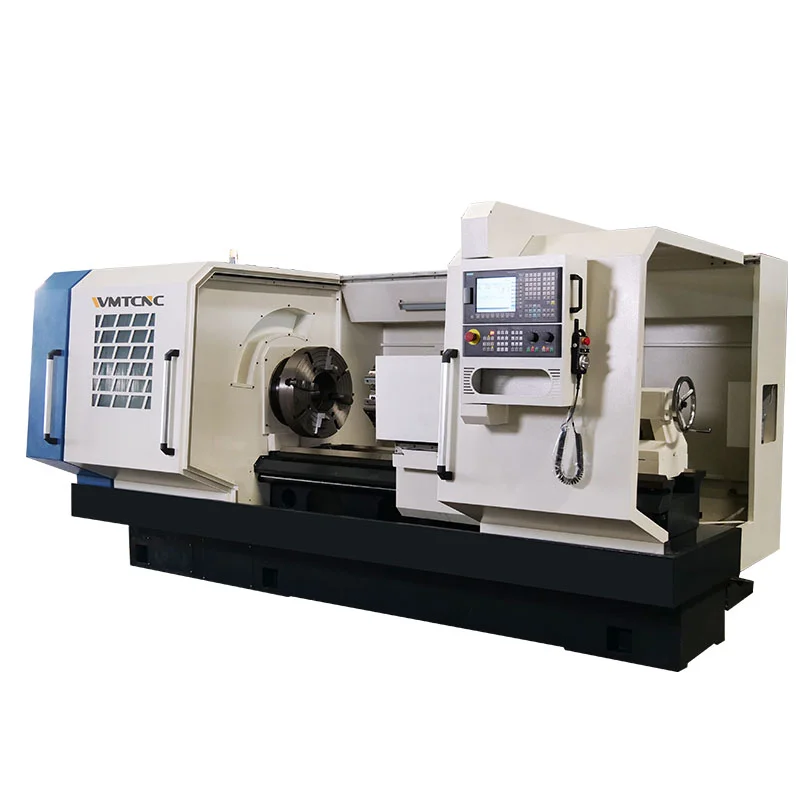

A máquina de tornear QK1322 é uma máquina de tornear utilizada para usinar roscas internas e externas de tubos, bem como roscas métricas e em polegadas, e também pode ser utilizada em tornos CNC para produzir furos circulares e faces finais de eixos e peças de placas.
Detalhes da Máquina
 |
 |

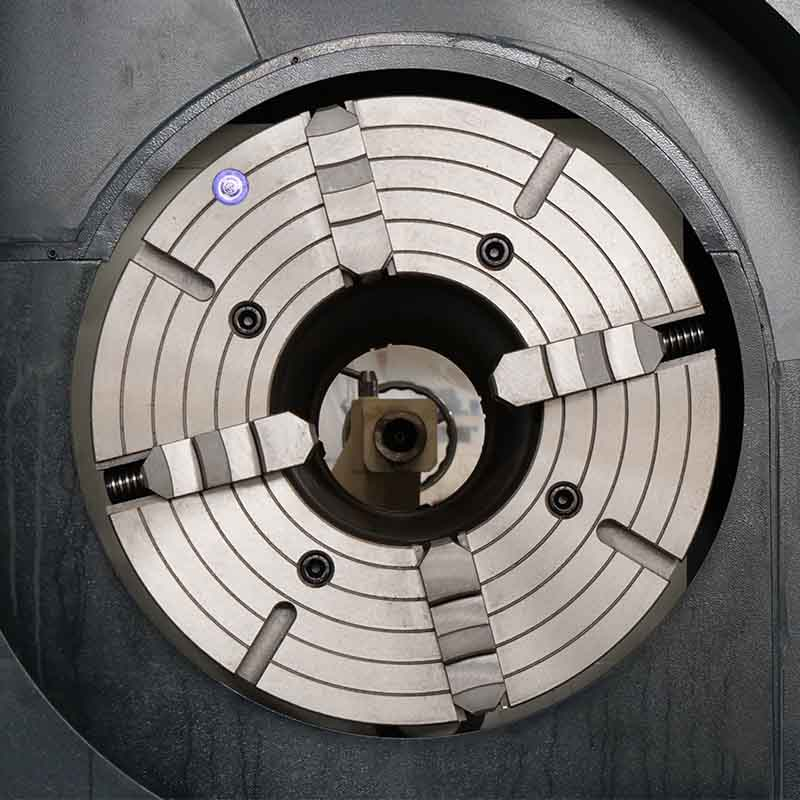

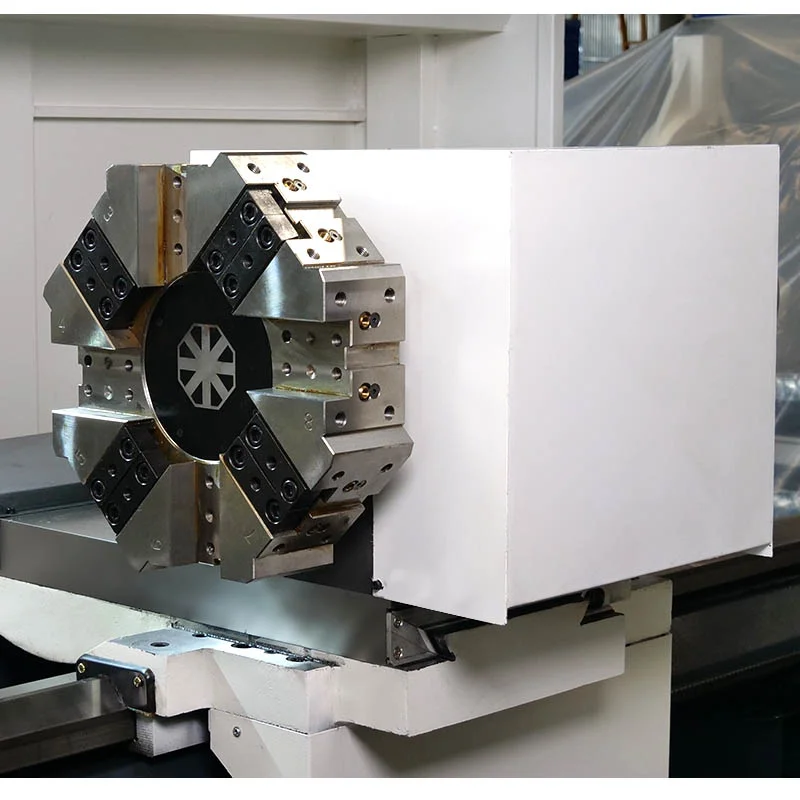

| Mandril Elétrico de 4 Mandíbulas | Porta-ferramentas de 4 Posições |
| Furo do eixo muito grande para diferentes tubos, mandril manual duplo. | Padrão com torre elétrica de 4 estações, torre elétrica de 6/8 estações opcional. |
 |
 |

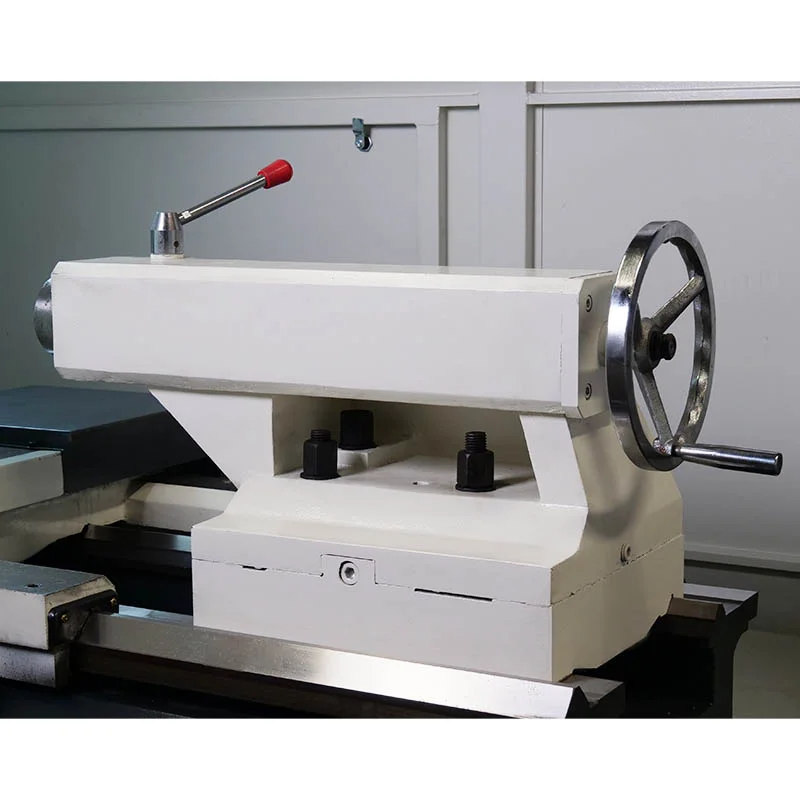

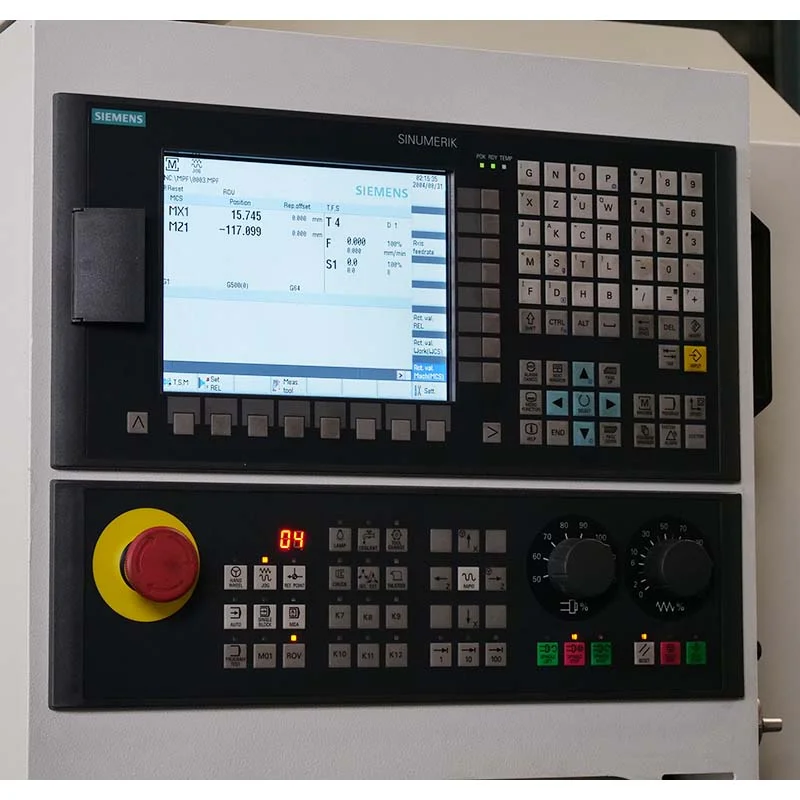

| Sistema Controlador CNC | Contraponto |
| Padrão: GSK Opcional: Siemens, Fanuc, Mitsubishi e outros. |
Padrão com contraponto manual. Opcional: contraponto hidráulico ou pneumático. |
Especificação
| Especificação | QK1322 | |
| Capacidade | ||
| Tamanho do mandril | 3 jaw chuck (500mm) | |
| Máx. balanço dia sobre a cama | 670mm | |
| Diâmetro máx. do balanço sobre o slide | 370mm | |
| Comprimento máx. da peça de trabalho | 1500mm | |
| Largura da cama | 550mm | |
| Fuso | ||
| Furo do fuso | 225mm | |
| Gama de velocidade do fuso | （L）:25-120r/min | |
| （H）:100-500r/min | ||
| Potência do motor do fuso | 11kw | |
| Modo de velocidade do fuso | Variable speed in 2 steps | |
| Eixo | ||
| Máx. travers do eixo X/Z | X:350mm | |
| Z:1250mm | ||
| Travessia rápida X/Z | 4000/6000mm/min | |
| Motor do eixo X | Velocidade | 1500r/min |
| Torque | 10N.m | |
| Poder | 1.5kw | |
| Motor do eixo Z | Velocidade | 1500r/min |
| Torque | 15N.m | |
| Poder | 2.4kw | |
| Posto de ferramentas elétrico | Modelo | HAK-21240 |
| Nº de postos de portagem | 4 position | |
| Dimensão | 240×240mm | |
| Tempo de troca de ferramenta | 2.6s | |
| Cabeçote móvel | ||
| Pena de contraponto | Diâmetro | 100mm |
| Viagem | 250mm | |
| Cone | MT5 | |
| Precisão de posicionamento (norma nacional) | ||
| Precisão de posicionamento | 0.02mm | |
| Precisão de reposicionamento | 0.01mm | |
| Dimensões da máquina | ||
| Dimensões gerais (CxLxA) | 3800x1900x1900mm | |
| Peso da máquina | 5.5t | |
Caraterísticas Principais
- Grande abertura do eixo com alta passabilidade e fixação estável da peça de trabalho com mandris duplos.
- Base em ferro fundido de alta qualidade e alta resistência com boa rigidez e alta precisão.
- A superfície do trilho guia é temperada por tratamento super-áudio, com grande dureza e longa vida útil.
- A prancha adota o processo de plastificação da superfície guia, que é resistente ao desgaste e altamente precisa.
