Description

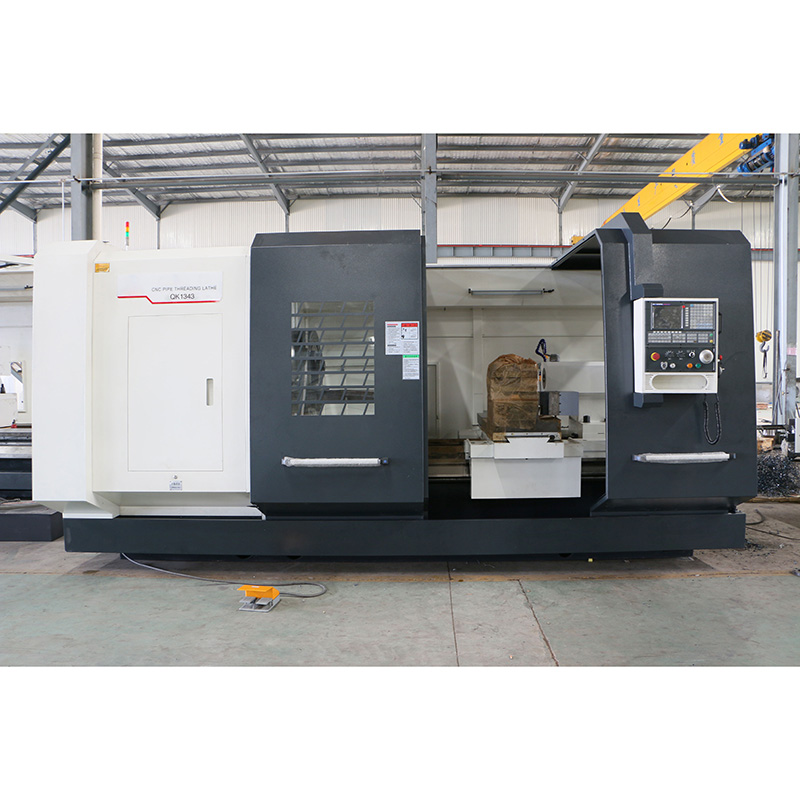

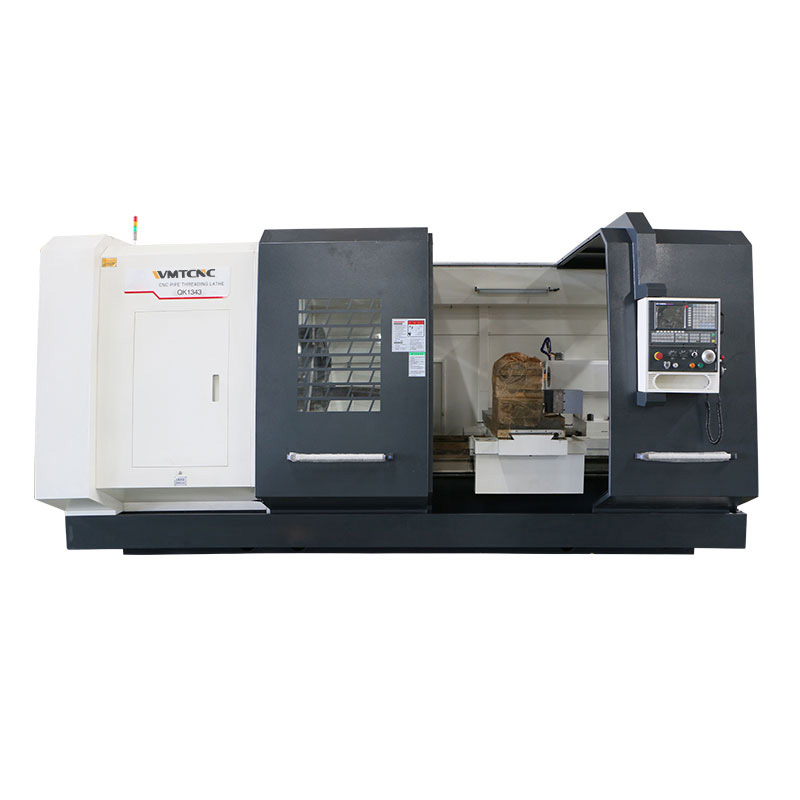

O torno de alta qualidade para a indústria petrolífera QK1343 foi projetado principalmente para processar todos os tipos de roscas internas e externas de tubos, incluindo roscas métricas, em polegadas, modulares, DP e cônicas, além de ter todas as funções comuns de um torno CNC normal, como o processamento do furo interno e da face final de eixos e discos.

Esta série de tornos é amplamente utilizada em indústrias como exploração de petróleo, mineração de carvão e minerais, tubulação química e prospecção geológica, sendo um equipamento de alta eficiência no processamento e reparo de tubos de perfuração, hastes de perfuração, acoplamentos roscados e assim por diante.

Detalhes da Máquina

Trilho Guia de Têmpera	Contraponto
O trilho-guia é temperado por alta frequência para melhorar a resistência ao desgaste e reduzir o coeficiente de atrito.	Padrão com contraponto manual. Opcional: contraponto hidráulico ou pneumático.

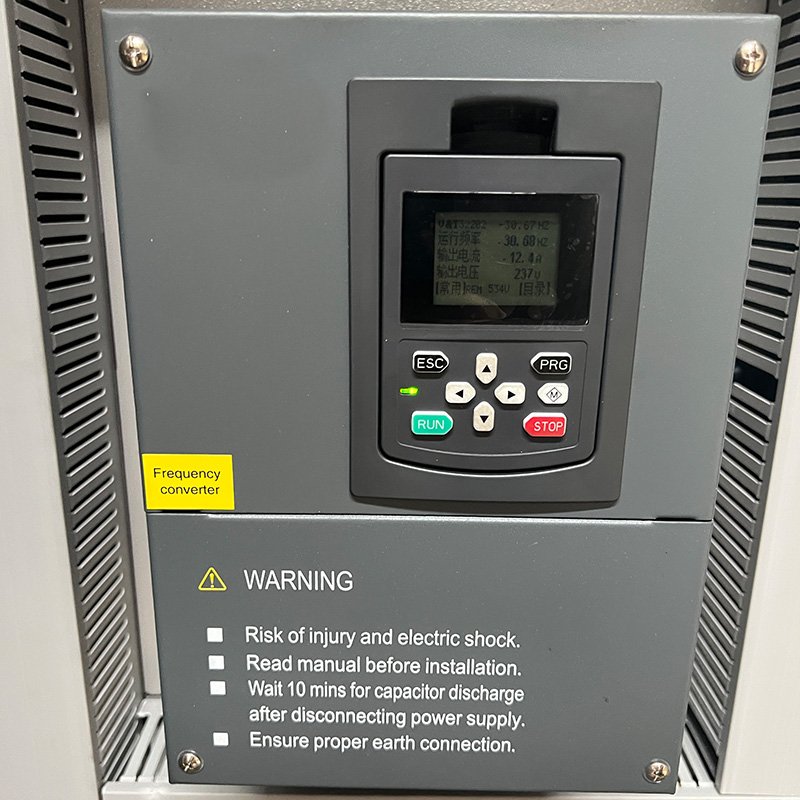

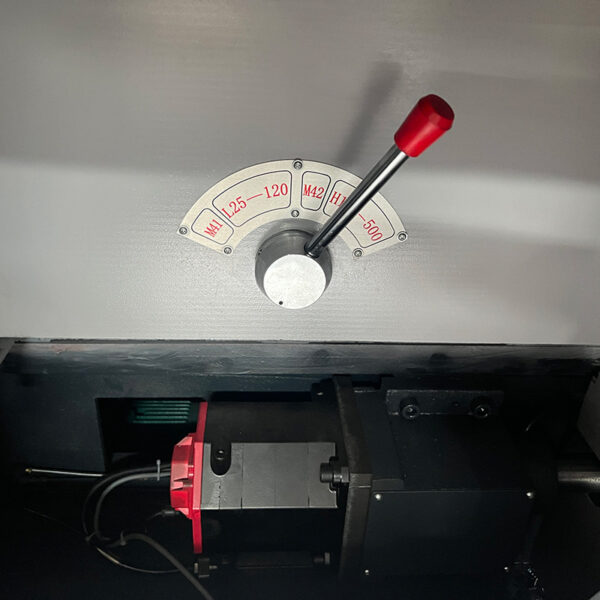

Sistema Controlador CNC	Controle de Frequência de-2 Etapas
Controle de frequência de 2 etapas do eixo, adequado para corte potente.	Padrão: GSK Opcional: Siemens, Fanuc, Mitsubishi e outros.

Especificação

Especificação		QK1335
Capacidade

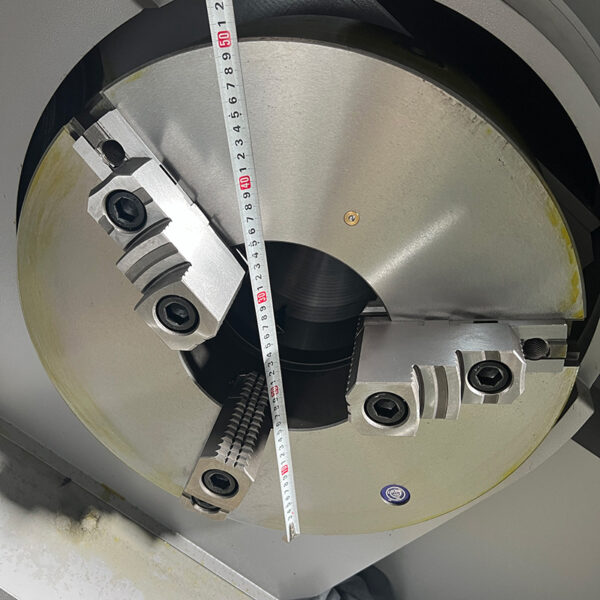

Tamanho do mandril		4 jaw chuck electric (780mm)
Máx. balanço dia sobre a cama		1000mm
Diâmetro máx. do balanço sobre o slide		610mm
Comprimento máx. da peça de trabalho		1500mm
Largura da cama		755mm
Fuso
Furo do fuso		360mm
Gama de velocidade do fuso		（L）:30-130r/min
		（H）:65-260r/min
Potência do motor do fuso		22kw
Modo de velocidade do fuso		Variable speed in 2 steps
Eixo
Máx. travers do eixo X/Z		X:550mm
		Z:1250mm
Travessia rápida X/Z		4000mm/min
Motor do eixo X	Velocidade	1500r/min
	Torque	22N.m
	Poder	3.5kw
Motor do eixo Z	Velocidade	1500r/min
	Torque	30N.m
	Poder	4.7kw

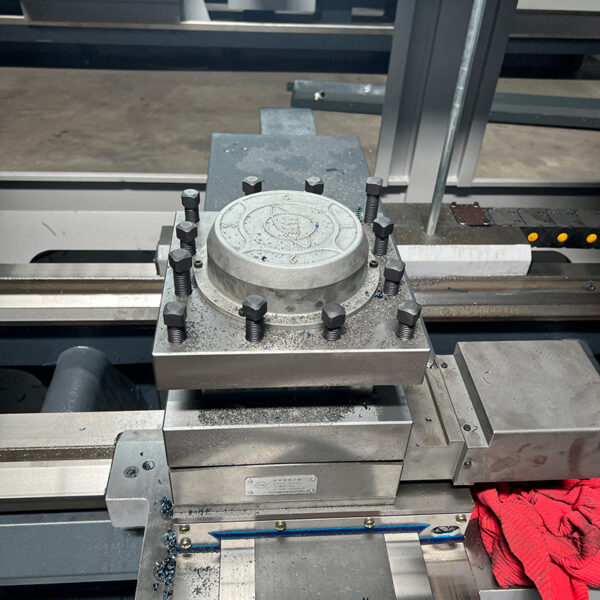

Posto de ferramentas elétrico	Modelo	SLD170A04N
	Nº de postos de portagem	4 position
	Dimensão	300×300mm
	Tempo de troca de ferramenta	5.6s
Cabeçote móvel
Pena de contraponto	Diâmetro	160mm
	Viagem	300mm
	Cone	MT6
Precisão de posicionamento (norma nacional)
Precisão de posicionamento		0.02mm
Precisão de reposicionamento		0.01mm
Dimensões da máquina
Dimensões gerais (CxLxA)		4900×2200×2300mm
Peso da máquina		12t

Caraterísticas Principais

• O grande furo do eixo e o mandril duplo permitem fixar e processar tubos de grande diâmetro;
• A base integral da máquina é feita de ferro de alta resistência para proporcionar alta rigidez e precisão;
• As guias com frequência ultrassônica são suficientemente duras para oferecer boa resistência ao desgaste;
• A superfície de contato do carro e da guia é revestida com Turcite B para manter a precisão a longo prazo.
