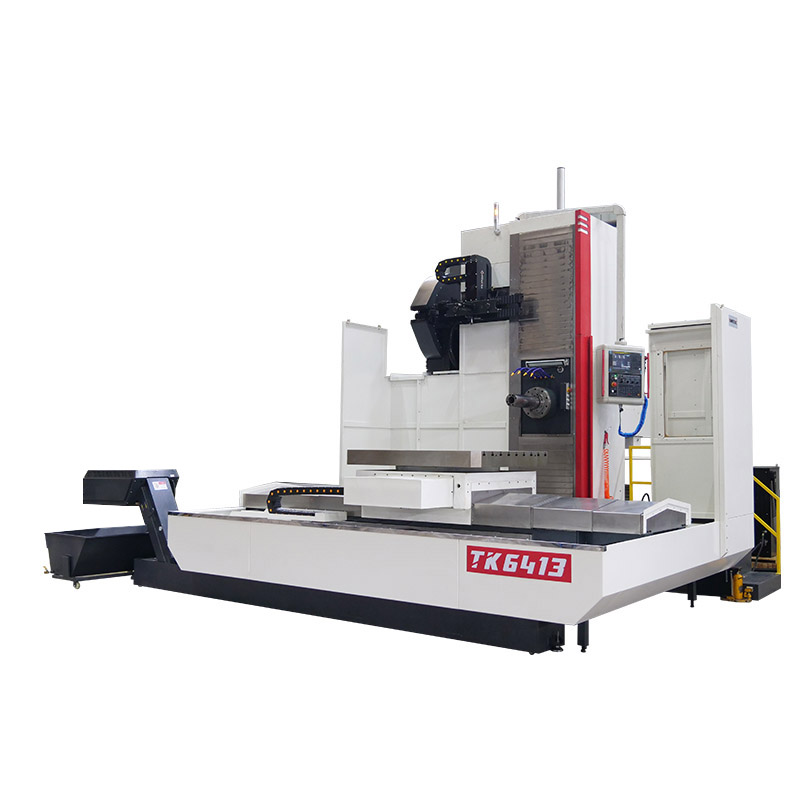

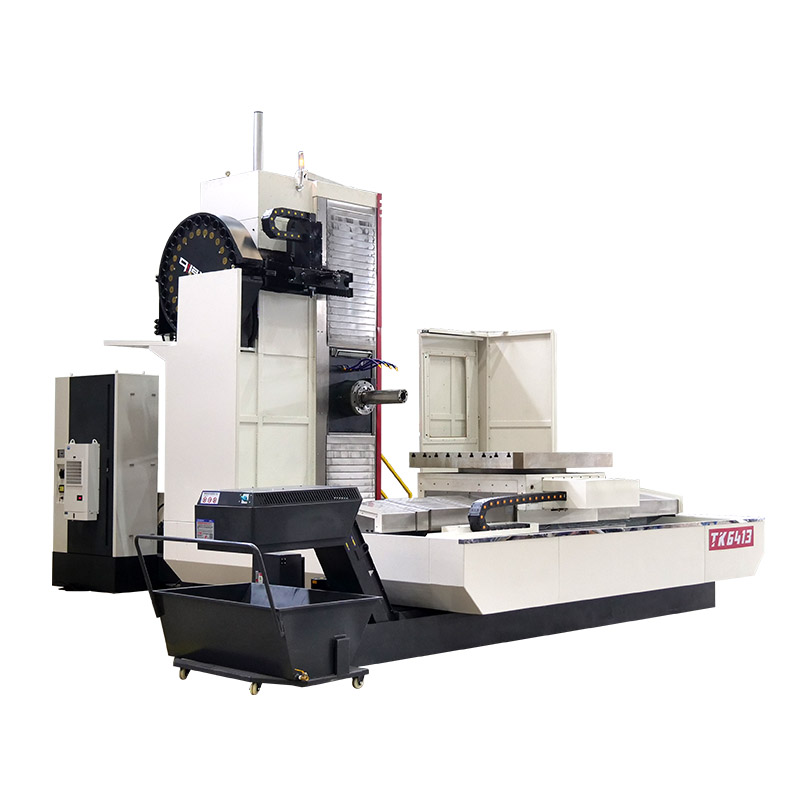

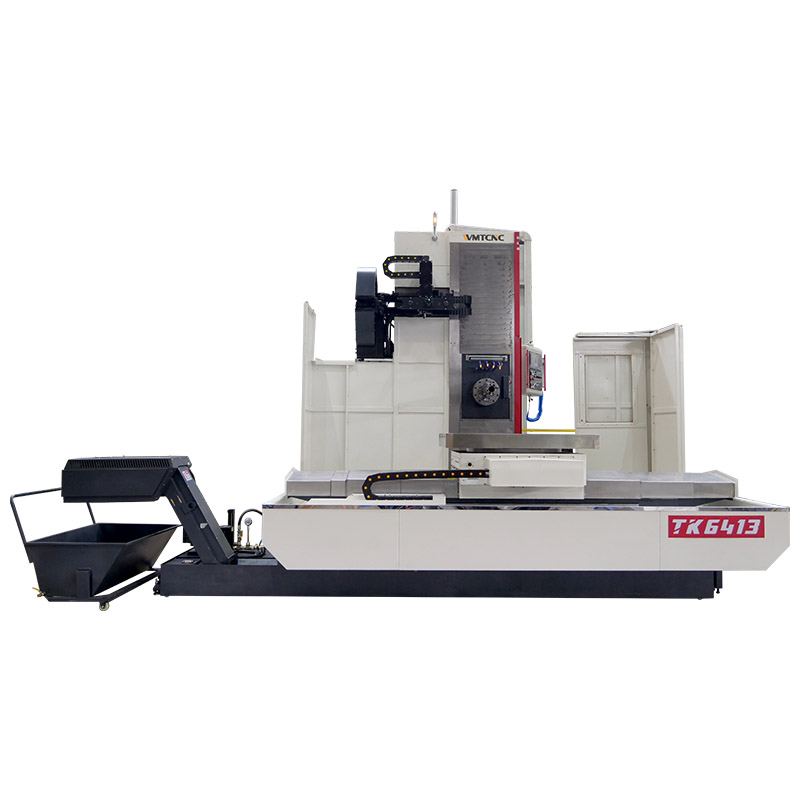

A mandriladora horizontal TK6413, baseada no design tradicional de mandrilamento, foi otimizada para um desempenho superior. Esta máquina-ferramenta pode ser amplamente utilizada em corpos de caixa, carcaças, bases de motores e no processamento de peças grandes para operações como furação, mandrilamento, brochamento, alargamento, faceamento, fresamento plano, torneamento e rosqueamento. É especialmente adequada para peças de caixa de médio e grande porte, realizando desde o mandrilamento bruto até o mandrilamento de acabamento, fresagem e outros processos de usinagem.
Teste De Precisão Tridimensional
Detalles de la Máquina
SISTEMA CNC

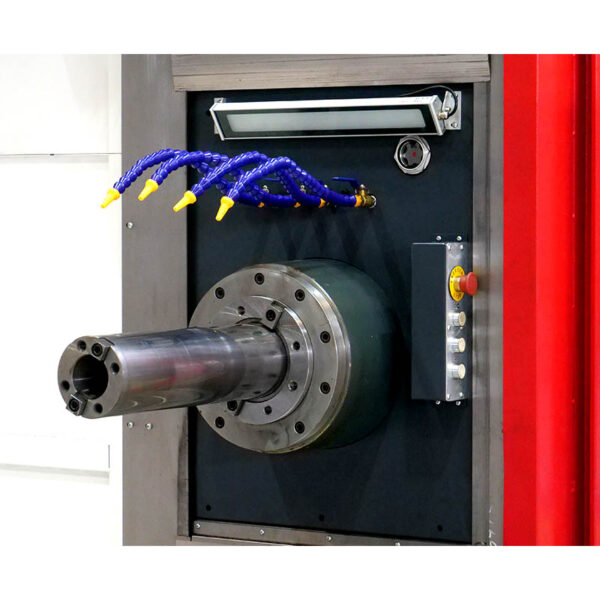

FUSO
Equipado de série com o sistema CNC de alta qualidade FANUC-0i-M para operação fácil.
O fuso tem uma ampla gama de regulação de velocidade, alta velocidade de rotação e alto binário de saída, o que satisfaz a maquinação de baixa velocidade de rotação e grande volume de corte.

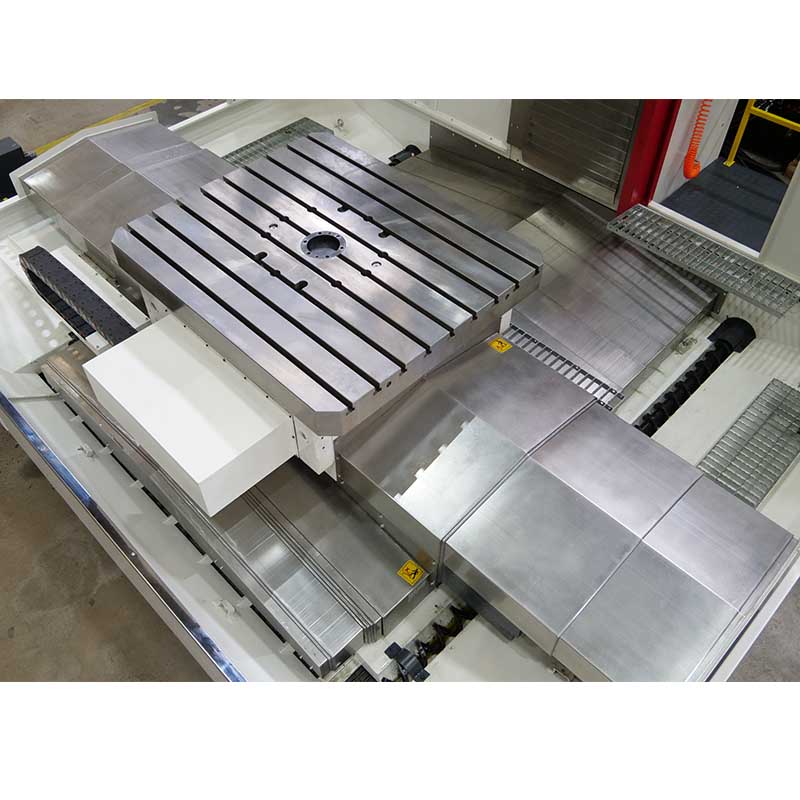

MESA DE TRABALHO

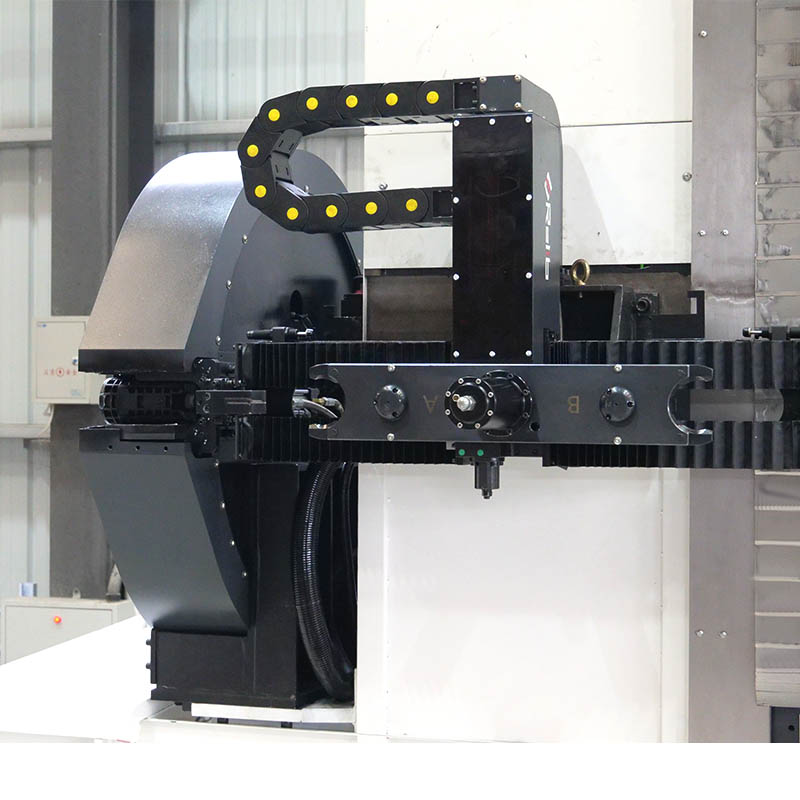

DISCO ROTATIVO
A estrutura da mesa é compacta, a transmissão é suave, e a vibração, o impacto e o ruído são pequenos.
A extremidade da cabeceira está equipada com um disco rotativo plano para mandrilar furos e superfícies grandes.
TRANSPORTADOR DE CAVACOS

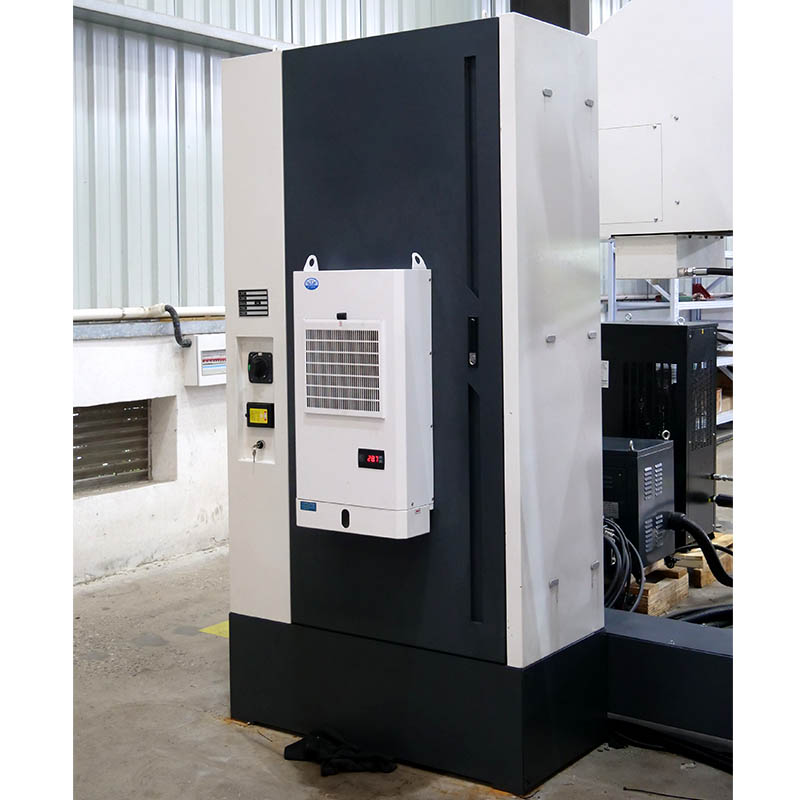

GABINETE ELÉTRICO
Manipula eficazmente grandes quantidades de aparas metálicas com baixo ruído e sem poluição.
A disposição da linha é ordenada e a manutenção é segura e fácil.
Especificações
Especificações
TK6413
Tamanho da mesa de trabalho
1200×1400mm
Carga máxima da mesa de trabalho
5000kg
Diâmetro do fuso
130mm
Conicidade do fuso (7:24)
NO. 50
Velocidade do fuso
12–2300r/min
Potência do fuso
15/18.5kw
Binário máximo do fuso
1500Nm
Velocidade da mesa rotativa
N/A
Deslocamento no eixo X
1800mm
Deslocamento no eixo Y
1600mm
Deslocamento no eixo Z
1200mm
Deslocamento no eixo W
550mm
Curso horizontal do cursor da mesa rotativa U
N/A
Rotação da mesa B
0.001°
Velocidade de avanço dos eixos X/Y/Z
5–5000mm/min
Velocidade de avanço do veio W
5–5000mm/min
Velocidade de avanço do veio B
5r/min
Velocidade de avanço do veio U
N/A
Avanço rápido dos eixos X/Y/Z
15m/min
Avanço rápido do veio W
5m/min
Avanço rápido do veio B
5.5m/min
Avanço rápido do veio U
N/A
Tipo de haste da ferramenta
BT50
Botão de retenção padrão
JB3381.2-83 (50#)
Precisão de posicionamento dos eixos X/Y/Z/W
0.03mm
Precisão de posicionamento do eixo B
15″
Posicionamento da mesa em quatro pontos
N/A
Precisão de reposicionamento dos eixos X/Y/Z/W
0.02mm
Reposicionamento do eixo B
5″
Potência total
60kVA
Dimensões da máquina
6200×6800×3800mm
Sistema CNC
FANUC-0i Mf Plus
Caraterísticas Principais
Esta máquina está equipada com uma única coluna, caixa lateral suspensa, mesa de trabalho com posicionamento em quatro pontos e rotação manual.
Os eixos X, Y e Z são controlados por sistema CNC, permitindo movimento simultâneo.
O eixo de mandrilamento e o eixo da cabeça de faceamento são controlados por motor de servo, possibilitando o processamento automático.
Os eixos X, Y e Z utilizam guias deslizantes retangulares com aplicação de plástico Teflon, garantindo absorção de vibração e alta precisão.

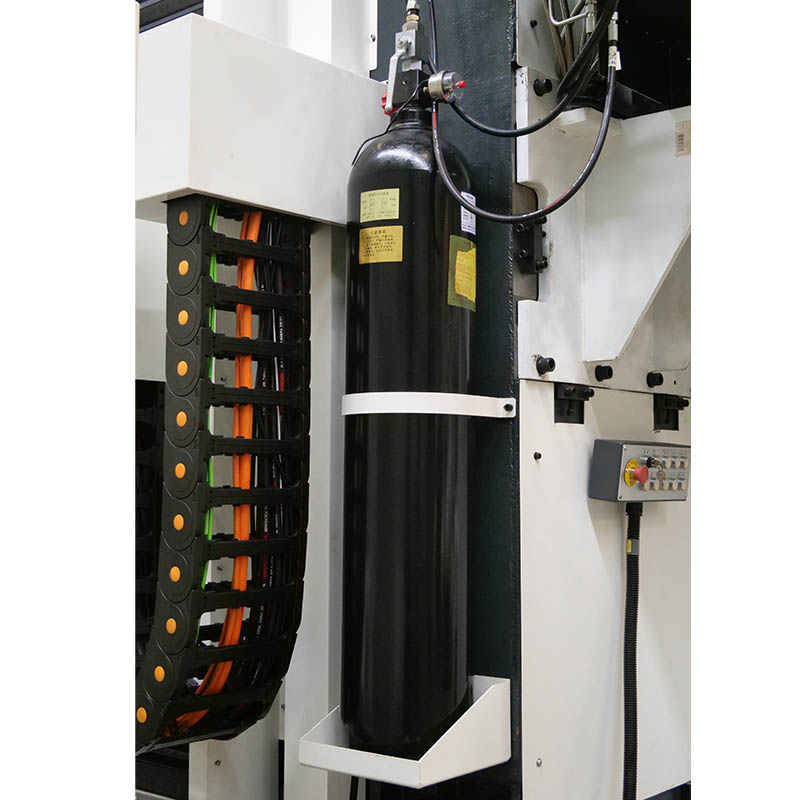

A caixa do fuso possui contrapeso para equilíbrio, e tanto o fuso quanto o eixo da cabeça de faceamento são controlados por motor servo AC.
