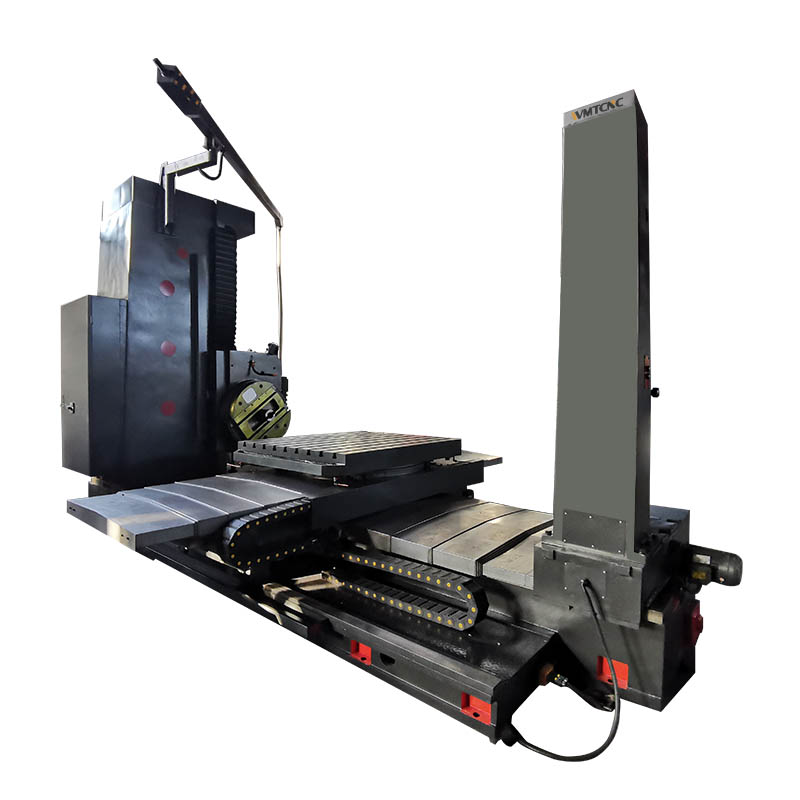

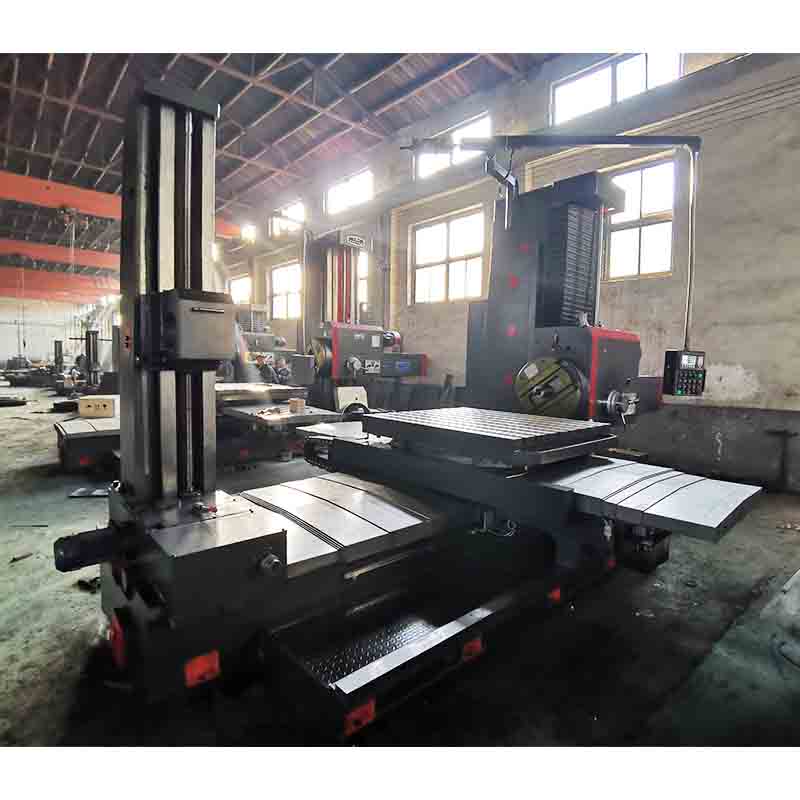

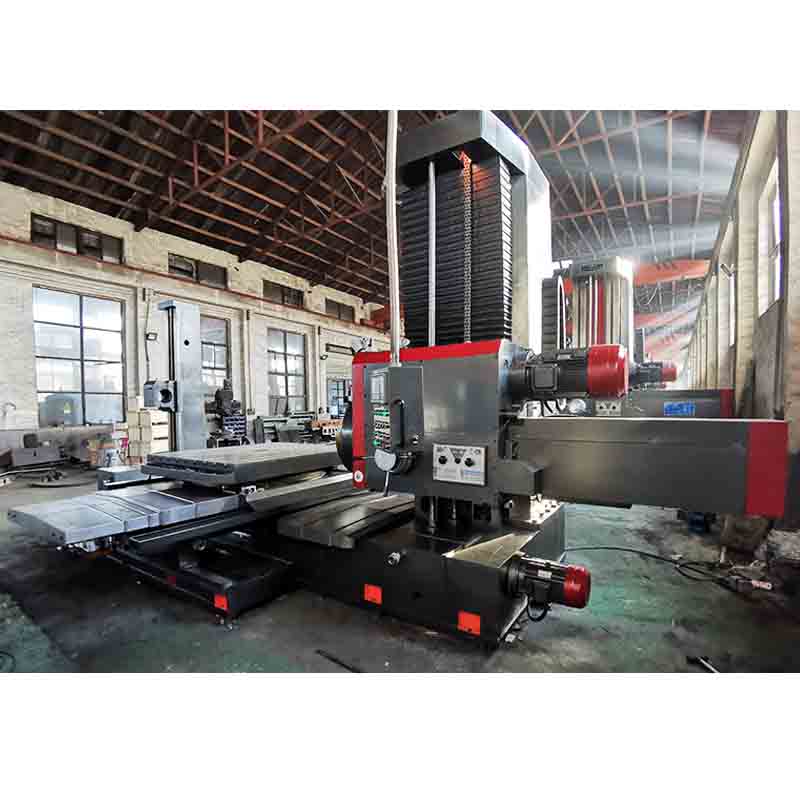

A série de máquinas-ferramenta TPX611 são mandriladoras e fresadoras horizontais convencionais, com estrutura de coluna única, caixa lateral suspensa e mesa deslizante cruzada. Possuem barras de mandrilamento reforçadas em relação a máquinas semelhantes e são principalmente adequadas para fresamento de superfícies planas e usinagem de furos em peças do tipo caixa.
Especificações
Especificação
TPX6113B
TPX6113B/2
Diâmetro do fuso
130mm
130mm
Binário máximo do fuso
2950N.m
2950N.m
Binário máximo de deslizamento radial
4694N.m
4694N.m
Empuxo axial máximo do fuso
31360N.m
31360N.m
Conicidade do fuso de mandrilagem
MT6 (Optional: ISO50 7:24)
MT6 (Optional: ISO50 7:24)
Curso máximo do fuso
900mm
900mm
Deslocamento máximo da mesa de trabalho
Longitudinal com fixação para furação
1500mm
1500mm (special supplied)
Longitudinal sem fixação para furação
2000mm (special supplied)
2000mm
Cruzada
1600mm
2000mm
Distância do eixo do fuso à superfície da mesa
Máx.
1400mm
1800mm
Mín.
0mm
0mm
Curso máximo do suporte de ferramentas radial no cabeçote de faceamento
250mm
250mm
Mesa localizada no meio da sela inferior
8000kg
10000kg
Mesa localizada na extremidade da sela inferior
6300kg
7000kg
Tamanho da mesa de trabalho (C×L)
1600×1400
1800×1600
Gama de velocidade do fuso
8–800r/min
8–800r/min
Gama de velocidade do cabeçote de faceamento
2.5–125r/min
2.5–125r/min
Velocidade rápida do fuso, cabeça, mesa longitudinal/transversal
1–2500mm/min
1–2500mm/min
Velocidade de rotação rápida da mesa
1.2r/min
1.2r/min
Gama de avanços longitudinais e transversais
1–2500mm/min
1–2500mm/min
Faixa de avanços radiais do carro de faceamento
1–1560mm/min
1–1560mm/min
Precisão de leitura do sistema de medição
0.01mm
0.01mm
Precisão de mandrilagem
IT7
Rugosidade de mandrilagem
—
Diâmetro de mandrilagem (≤450mm)
φ50–φ240mm
Potência do motor principal
15kW
15kW
Potência rápida do motor
3.5kW
3.5kW
Dimensões gerais da máquina (C×L×A)
6995×3647×3442mm
7030×4665×3800mm
Peso da máquina (aprox.)
24000kg
28000kg
Teste De Precisão Tridimensional
Detalles de la Máquina
Caraterísticas Principais
Cada guia da máquina-ferramenta adota guias retangulares com seção transversal ampla, revestidas com película especial de PTFE, combinadas com raspagem manual fina, oferecendo resistência ao desgaste e à pressão. A rigidez e a estabilidade da máquina-ferramenta são excelentes.
A extremidade da caixa do fuso está equipada com um disco rotativo plano, que permite mandrilamento de furos e superfícies maiores.
A mesa de trabalho gira em incrementos de 4×90 graus e adota uma estrutura de posicionamento manual por pino único em quatro pontos, garantindo um posicionamento preciso e confiável.
Cada guia utiliza um sistema centralizado de lubrificação temporizada e em quantidade controlada, garantindo que todas as partes móveis operem de forma flexível e confiável.
A máquina-ferramenta está equipada com visor digital de régua ótica para as coordenadas X e Y, proporcionando medições precisas e confiáveis.
Pode-se optar por um suporte de engrenagens de troca para corte de roscas, ampliando o alcance de usinagem da máquina-ferramenta.
