Description

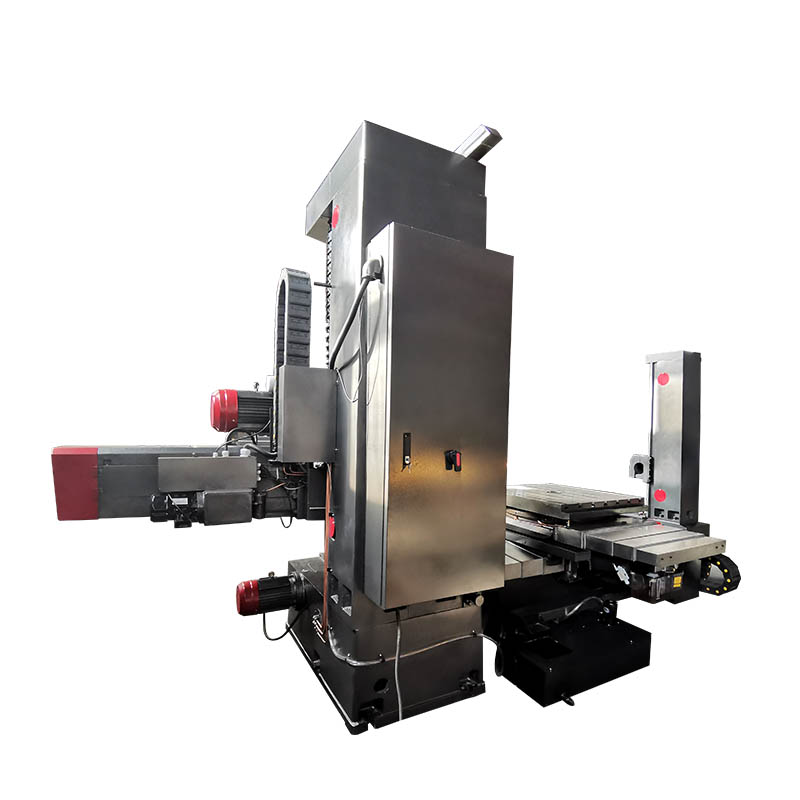

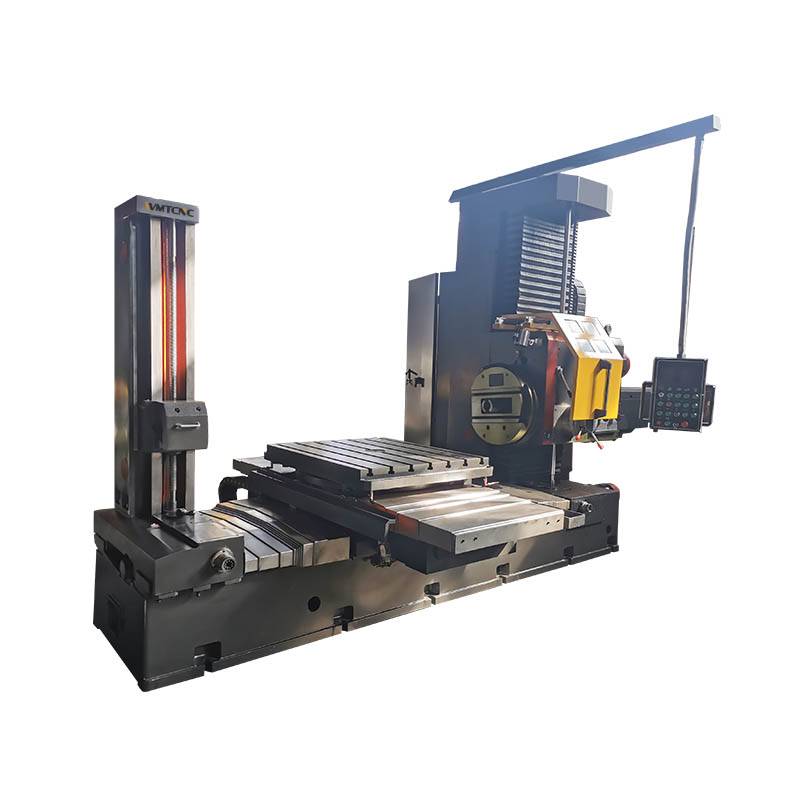

A mandriladora horizontal TPX6111B, com base na mandriladora tradicional, foi otimizada em seu design. A máquina-ferramenta pode ser amplamente utilizada no processamento de peças grandes como corpos de caixas, carcaças, bases de motores, entre outras, para operações de furação, mandrilamento, brochamento, mandrilamento de acabamento, alargamento, faceamento, fresagem de superfícies planas, corte de roscas, etc. É especialmente adequada para peças de caixa de médio e grande porte, tanto para mandrilamento bruto quanto para mandrilamento de acabamento, fresagem e outros processos de usinagem.
Teste De Precisão Tridimensional
 |
 |
Detalles de la Máquina
 |
 |
| Fuso e Disco Rotativo | Caixa do Fuso e Interruptor |
| Fuso MT6, pode furar, fresa horizontal, ranhuras de fresa. A extremidade da caixa do fuso está equipada com um disco rotativo plano, que pode efetuar furos e planos maiores. | Gama de velocidades do fuso: 8-1000rpm. Operação simples e rápida, melhora a eficiência da produção. |
 |
 |
| Mesa de Trabalho | Motor |
| Tamanho da mesa de trabalho: 1600x960mm (*1400×1200,1600x1300mm) A mesa de trabalho é de 4×90 graus e adopta uma estrutura de posicionamento manual de pino único de quatro pontos, o que garante um posicionamento preciso e fiável. |
Potência do motor principal: 7,5kw Resposta rápida, grande binário de arranque. |
Especificações
| Especificação | TPX6111B | |
| Diâmetro do fuso | 110mm | |
| Binário máximo do fuso | 1225N.m | |
| Binário máximo de deslizamento radial | 1960N.m | |
| Empuxo axial máximo do fuso | 12250N | |
| Conicidade do fuso | MT6 (Optional: ISO50 7:24) | |
| Tamanho da mesa de trabalho (C×L) | 1100×960mm | |
| Deslocamento da mesa de trabalho | Longitudinal (Z) | 900mm |
| Cruzada (X) | 900mm | |
| Distância da linha central do fuso à superfície da mesa | Máx. (Y) | 900mm |
| Mín. | 0mm | |
| Curso máximo do fuso | 600mm | |
| Curso máximo do carro de faceamento radial | 180mm | |
| Carga máxima permitida da mesa | 2500kgs | |
| Número de velocidades do fuso | 22 steps | |
| Gama de velocidades do fuso | 8–1000 r/min | |
| Número de velocidades do carro de faceamento radial | 18 steps | |
| Gama de velocidades do carro de faceamento radial | 4–200 r/min | |
| Velocidade de avanço rápido do fuso, cabeça, selas | 2500mm/min | |
| Velocidade rápida da mesa rotativa | 1 r/min | |
| Avanço do fuso/cabeça/mesa por rotação do fuso | 18 steps (H/L speed) | |
| Passos de avanço radial por rotação do cabeçote | 18 steps | |
| Faixa de avanço radial por rotação do cabeçote | 0.08–12mm | |
| Gama de avanço por rotação do fuso | 8–400 rpm | 0.04–6mm (0.0016″–0.2362″) |
| 500–1000 rpm | 0.01–1.88mm (0.0004″–0.074″) | |
| Precisão do sistema de medição | Métrico | 0.005mm |
| Polegadas | 0.0005″ | |
| Precisão de mandrilagem | IT7 | |
| Rugosidade do furo de mandrilagem | — | |
| Diâmetro de mandrilagem (≤450 mm) | ∅50–∅240mm | |
| Potência do motor principal | 7.5kW | |
| Potência rápida do motor | 3kW | |
| Dimensões totais (C×L×A) | 4910×2454×2750mm | |
| Peso da máquina (aprox.) | 13000kg | |
Caraterísticas Principais
- Cada guia da máquina-ferramenta adota guias retangulares com seção transversal ampla, revestidas com material especial de PTFE, combinadas com raspagem manual fina, oferecendo resistência ao desgaste e à pressão. A rigidez e a estabilidade da máquina-ferramenta são excelentes.
- A extremidade da caixa do fuso está equipada com um disco rotativo plano, que permite mandrilamento de furos e superfícies maiores.
- A mesa de trabalho possui rotação de 4×90 graus e adota uma estrutura de posicionamento manual por pino único em quatro pontos, garantindo um posicionamento preciso e confiável.
- Cada guia utiliza um sistema centralizado de lubrificação temporizada e em quantidade controlada, garantindo que todas as partes móveis operem de forma flexível e confiável.
- A máquina-ferramenta está equipada com visor digital de régua ótica para as coordenadas X e Y, proporcionando medições precisas e confiáveis.
- Pode-se optar por um suporte de engrenagens de troca para corte de roscas, ampliando o alcance de usinagem da máquina-ferramenta.
