Description

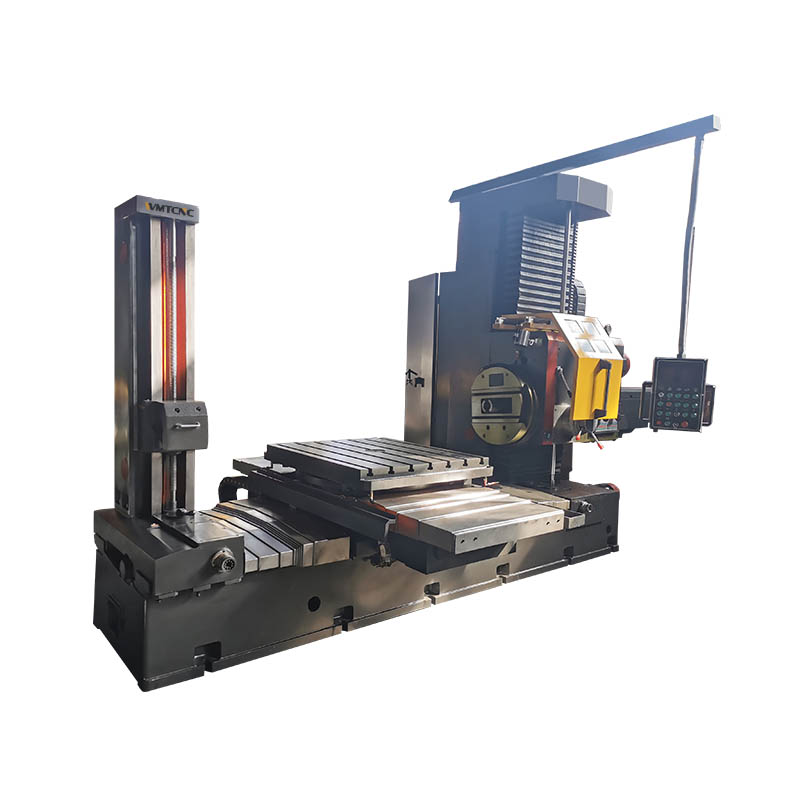

As máquinas da série Mandriladora são mandriladoras e fresadoras horizontais convencionais, com estrutura de coluna única, caixa lateral suspensa e mesa deslizante cruzada. Possuem barras de mandrilamento reforçadas em comparação com máquinas similares e são principalmente adequadas para fresamento de superfícies planas e usinagem de furos em peças do tipo caixa.
Teste De Precisão Tridimensional
 |
 |
Detalles de la Máquina
 |
 |

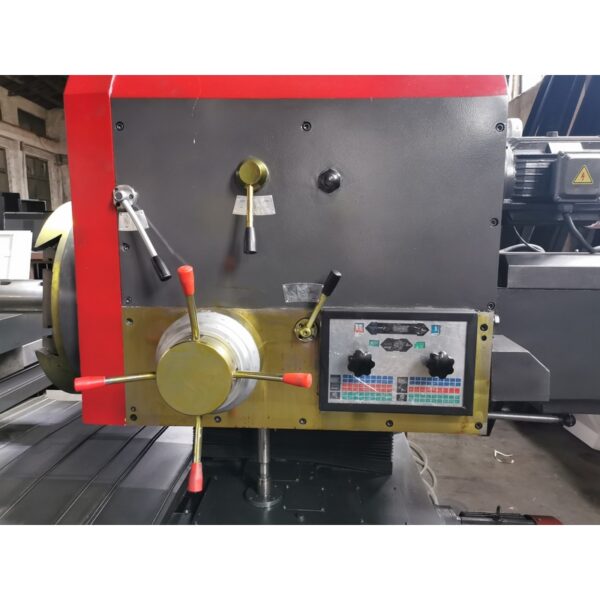

| Fuso e Disco Rotativo | Caixa do Fuso e Interruptor |
| Fuso MT6, pode furar, fresa horizontal, ranhuras de fresa. A extremidade da caixa do fuso está equipada com um disco rotativo plano, que pode efetuar furos e planos maiores. | Gama de velocidades do fuso: 8-1000rpm. Operação simples e rápida, melhora a eficiência da produção. |
 |
 |
| Mesa de Trabalho | Motor |
| Tamanho da mesa de trabalho: 1600x960mm (*1400×1200,1600x1300mm) A mesa de trabalho é de 4×90 graus e adopta uma estrutura de posicionamento manual de pino único de quatro pontos, o que garante um posicionamento preciso e fiável. |

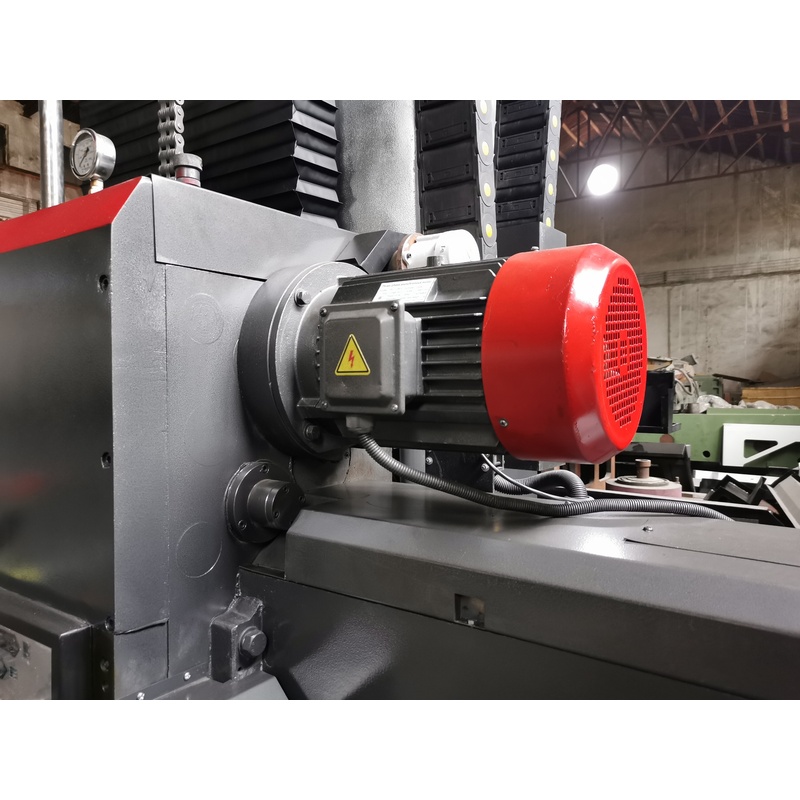

Potência do motor principal: 7,5kw Resposta rápida, grande binário de arranque. |
Especificações
| Especificação | TPX6111B/2 | |
| Diâmetro do fuso | 110mm | |
| Binário máximo do fuso | 1225N.m | |
| Binário máximo de deslizamento radial | 1960N.m | |
| Empuxo axial máximo do fuso | 12250N | |
| Conicidade do fuso | MT6 (Optional: ISO50 7:24) | |
| Tamanho da mesa de trabalho (C×L) | 1100×960mm | |
| Deslocamento da mesa de trabalho | Longitudinal (Z) | 1400mm |
| Cruzada (X) | 1250mm | |
| Distância da linha central do fuso à superfície da mesa | Máx. (Y) | 900mm |
| Mín. | 0mm | |
| Curso máximo do fuso | 600mm | |
| Curso máximo do carro de faceamento radial | 180mm | |
| Carga máxima permitida da mesa | 2500kgs | |
| Número de velocidades do fuso | 22 steps | |
| Gama de velocidades do fuso | 8–1000 r/min | |
| Número de velocidades do carro de faceamento radial | 18 steps | |
| Gama de velocidades do carro de faceamento radial | 4–200 r/min | |
| Velocidade de avanço rápido do fuso, cabeça, selas | 2500mm/min | |
| Velocidade rápida da mesa rotativa | 1 r/min | |
| Avanço do fuso/cabeça/mesa por rotação do fuso | 18 steps (H/L speed) | |
| Passos de avanço radial por rotação do cabeçote | 18 steps | |
| Faixa de avanço radial por rotação do cabeçote | 0.08–12mm | |
| Gama de avanço por rotação do fuso | 8–400 rpm | 0.04–6mm (0.0016″–0.2362″) |
| 500–1000 rpm | 0.01–1.88mm (0.0004″–0.074″) | |
| Precisão do sistema de medição | Métrico | 0.005mm |
| Polegadas | 0.0005″ | |
| Precisão de mandrilagem | IT7 | |
| Rugosidade do furo de mandrilagem | — | |
| Diâmetro de mandrilagem (≤450 mm) | ∅50–∅240mm | |
| Potência do motor principal | 7.5kW | |
| Potência rápida do motor | 3kW | |
| Dimensões totais (C×L×A) | 4930×2870×2750mm | |
| Peso da máquina (aprox.) | 14500kg | |
Caraterísticas Principais
- Cada guia da máquina-ferramenta adota guias retangulares com seção transversal ampla, revestidas com material especial de PTFE, combinadas com raspagem manual fina, oferecendo resistência ao desgaste e à pressão. A rigidez e a estabilidade da máquina-ferramenta são excelentes.
- A extremidade da caixa do fuso está equipada com um disco rotativo plano, que permite mandrilamento de furos e superfícies maiores.
- A mesa de trabalho possui rotação de 4×90 graus e adota uma estrutura de posicionamento manual por pino único em quatro pontos, garantindo um posicionamento preciso e confiável.
- Cada guia utiliza um sistema centralizado de lubrificação temporizada e em quantidade controlada, garantindo que todas as partes móveis operem de forma flexível e confiável.
- A máquina-ferramenta está equipada com visor digital de régua ótica para as coordenadas X e Y, proporcionando medições precisas e confiáveis.
- Pode-se optar por um suporte de engrenagens de troca para corte de roscas, ampliando o alcance de usinagem da máquina-ferramenta.
