Description

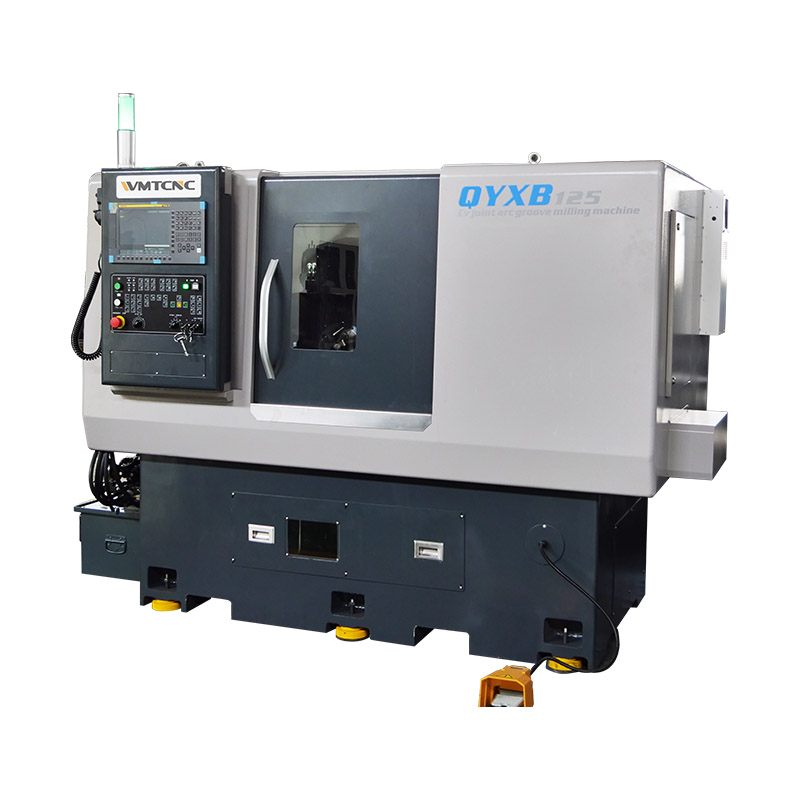

A fresadora de ranhuras em arco para juntas homocinéticas QYXB125 foi concebida para a usinagem precisa de juntas homocinéticas e componentes semelhantes. O seu sistema de fixação por insuflação interna oferece um manuseamento seguro, enquanto o ângulo de rotação versátil garante flexibilidade durante as operações. Concebida para o processamento eficiente de ranhuras e esferas de aço, esta máquina oferece precisão e fiabilidade excecionais, tornando-a ideal para tarefas de alta precisão com peças pequenas. A sua estrutura robusta e compacta garante um desempenho duradouro em várias aplicações industriais.

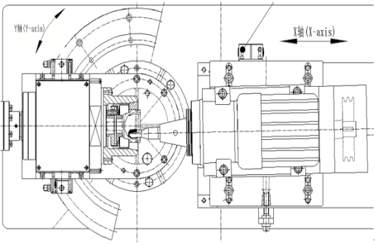

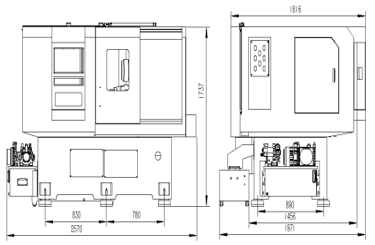

Diagrama Esquemático do Tratamento
 |
 |
Vantagens
 |
 |

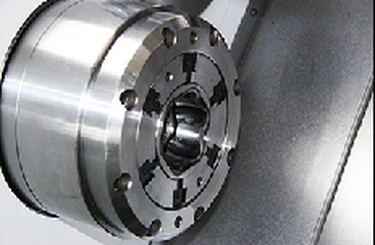

| INDEXAÇÃO HIDRÁULICA DA ENGRENAGEM FINAL
Alta Precisão |

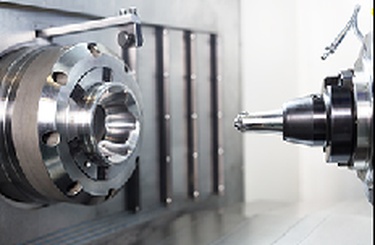

ABRAÇADEIRAS ELÁSTICAS HIDRÁULICAS ESPECIALIZADAS Fixação Fiável e Precisão Estável |
 |
 |

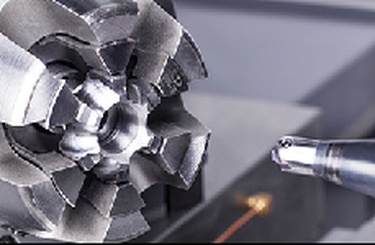

| FRESAGEM EM VEZ DE RETIFICAÇÃO
Simplificar o Processo e Melhorar a Qualidade da Superfície das Peças |

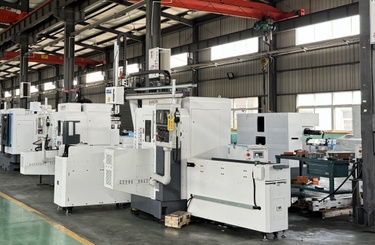

Automação Automação Original de Alta Estabilidade
|
Características
 |

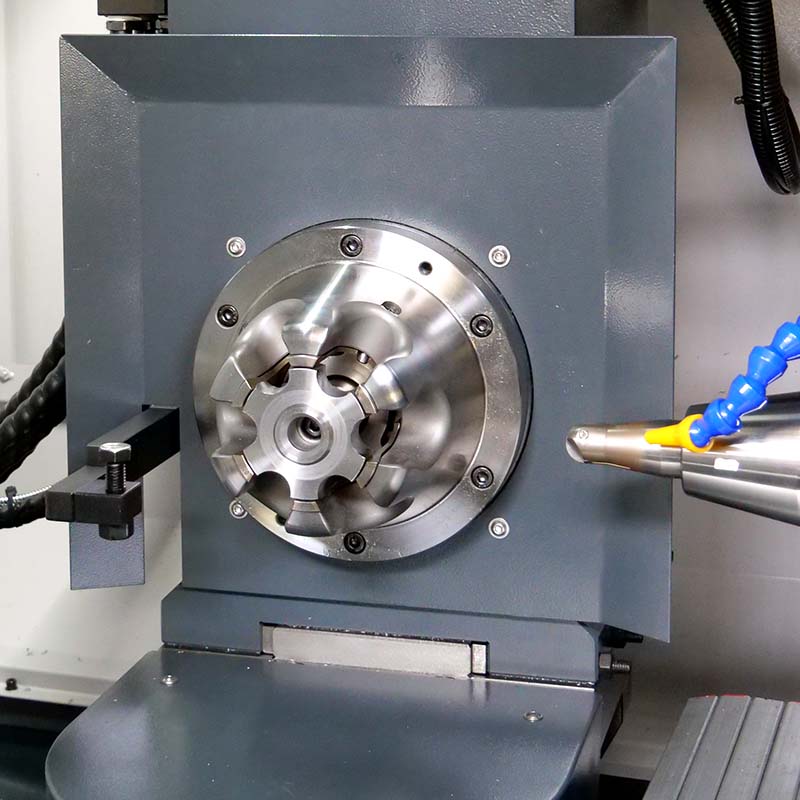

| Batendo Palmas uma vez, Fresando a Ranhura da Pista Interior |
Detalles de la Máquina
 |
 |
| Sistema CNC | Eixo |
| Equipado com sistema CNC FANUC-0i-TD de alta qualidade, fácil de operar. | Eixo de alta rigidez com estrutura especial, boa resistência à vibração e longa vida útil. |
 |
 |
| Componentes Pneumáticos | Sistema de Lubrificação |
| Bom efeito de vedação, não é fácil de vazar. Corpo do cilindro espessado, forte resistência à corrosão e resistência ao desgaste. | Sincronização, quantitativa, precisa e eficiente. Lubrifica eficientemente todas as peças da máquina-ferramenta. Fácil de usar e confiável, o que é benéfico para melhorar a vida útil da máquina. |
|
|
 |

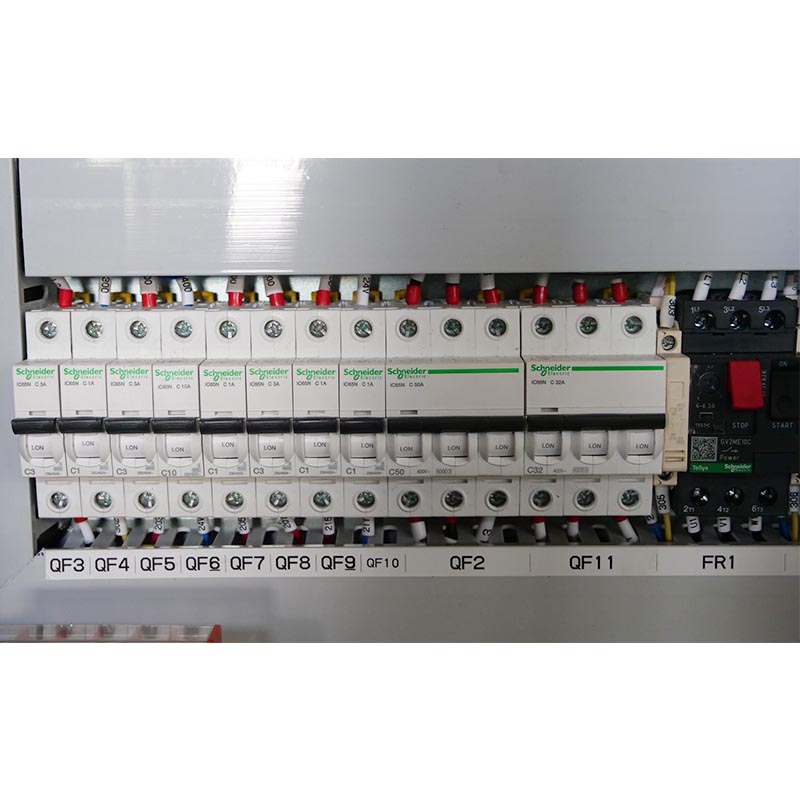

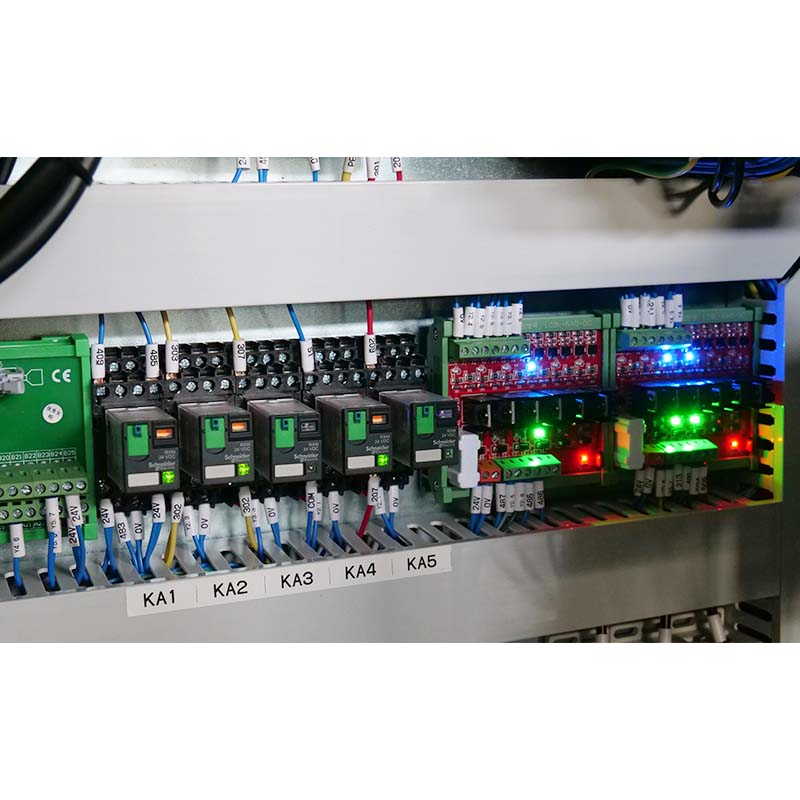

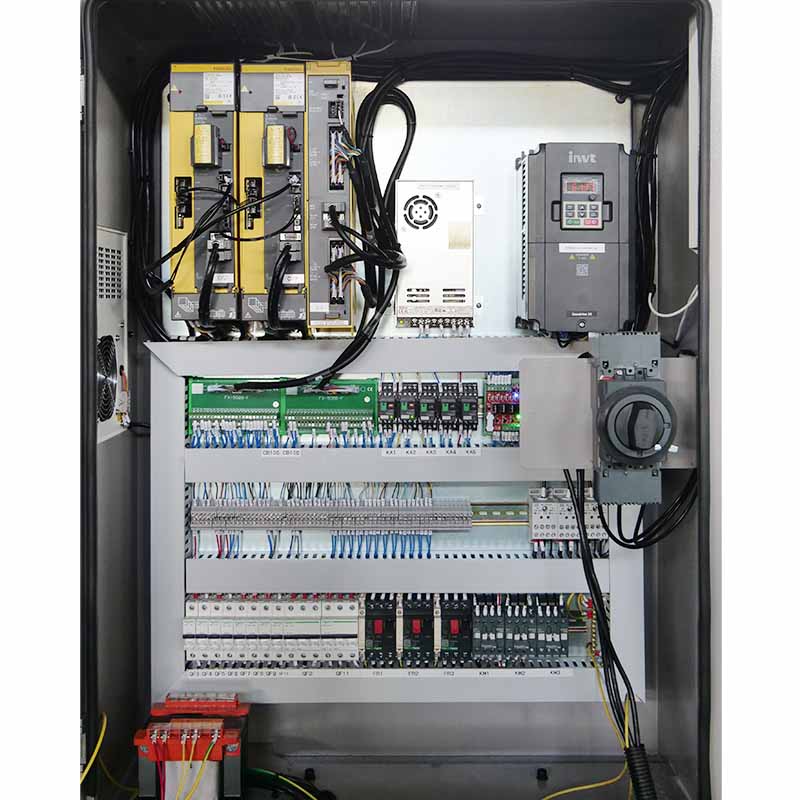

| Estação Hidráulica | Caixa Eléctrica |
| Operações eficientes de fixação e liberação de ferramentas. Possui as vantagens de baixo ruído e operação estável. | A disposição da linha é organizada e a manutenção é segura e fácil. |
Especificação
| Especificação | QYXB125 |
| Diâmetro máx. Diâmetro de aperto | Φ35 mm (insuflação interna) |
| Diâmetro máx. Comprimento da peça de trabalho | 60mm |
| Diâmetro máx. Ângulo de rotação | 110° |
| Diâmetro da ranhura Âmbito | Φ20-Φ65mm |
| Diâmetro da esfera de aço Âmbito | Φ12.7-Φ22mm |
| Peso | 4100kg |
| Comprimento×Largura | 2500×1800mm |
Características Principales:
- Uma única fixação permite fresar a ranhura interna da pista;
- Estrutura rígida, trilhos retangulares endurecidos de alta rigidez, duráveis;
- Indexação hidráulica dos dentes com alta precisão;
- Braçadeira hidráulica elástica especial, fixação confiável, estabilidade de precisão;
- Eixo especial de alta rigidez e longa vida útil;
- Pode ser transportado com treliça ou robô articulado e linha automática.
