Description
A retificadora cilíndrica CNC MK1320Hx1500 é adequada para a produção em lote de retificação de peças cilíndricas com uma elevada relação desempenho-preço.
Especificação da Máquina de Retificação Cilíndrica MK1320Hx1500
| Especificação | MK1320H×500 |
|---|---|
| Diâmetros com repouso fixo (O.D.) | 8–60 mm |
| Diâmetros sem repouso fixo (O.D.) | 8–200 mm |
| Peso máx. da peça de trabalho | 50 kg |
| Comprimento de moagem exterior | 500 mm |
| Altura central | 135 mm |
| Distância entre centros | 500 mm |
| Tamanho da roda exterior | Max Φ400×50×Φ203 mm; Min Φ280×50×Φ203 mm |
| Veloc. periférica da roda de moagem | 38 m/s |
| Veloc. do fuso do cabeçote de rebolo | 1670 r/min |
| Avanço rápido e retirada da cabeça | 25 mm |
| Centro do cabeçote e contraponto | MT4 |
| Veloc. da mesa de trabalho | 0,1–4 m/min |
| Máx. viagem de mesa | 600 mm |
| Faixa giratória da mesa de trabalho | 5° a +7° |
| Potência total do motor | 5,625 kW |
| Peso da máquina | 2500 kg |
| Circularidade O.D. | 1,5 µm |
| Rugosidade da superfície | Ra 0,32 µm |
| Forma do dia. em secção longitudinal | 5 µm |
| Circularidade por mandril | 2,5 µm |
Principais características
1. O sistema elétrico é controlado pelo HNC-180GCE e o sistema executivo é acionado pelo servo driver CNC e servo motor. O deslocamento longitudinal da mesa de trabalho e o deslocamento transversal do cabeçote da roda, com elevada precisão de avanço, são realizados pelos servomotores através da transmissão do parafuso de esferas.
2.Com ecrã táctil e interface homem-máquina, a máquina é fácil de operar. Com outros sistemas e instrumentos de medição automáticos configurados em linha, também é possível basear-se nas necessidades do utilizador.
3. A máquina de retificação cilíndrica CNC é simples e fácil de operar. Após um treino simples, pode ser operado facilmente. Ao definir o parâmetro de retificação longitudinal ou retificação de mergulho através do ecrã tátil, é realizada uma retificação automática para as diferentes peças de trabalho.
4.Com a função de paragem da mesa de trabalho, a máquina pode retificar mais do que um rolamento de uma peça de trabalho automaticamente. O parâmetro de processo de mais do que um rolamento pode ser definido discricionariamente para uma retificação longa de mergulho. Com função de compensação e acabamento automático das rodas.
5. O veio da cabeça é suportado por três casquilhos de rolamento hidrodinâmicos, e rolamentos hidrodinâmico-estáticos de alta precisão também estão disponíveis para o utilizador.
6.º Fornecimento de lubrificação para peças móveis da máquina de acordo com o desenho do programa. Lubrificação automática de todas as peças móveis. O cabeçote móvel tem duas formas: hidráulica e manual.

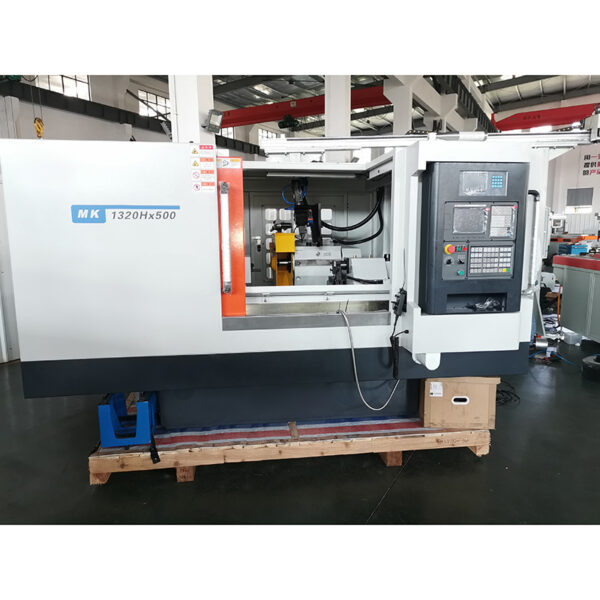

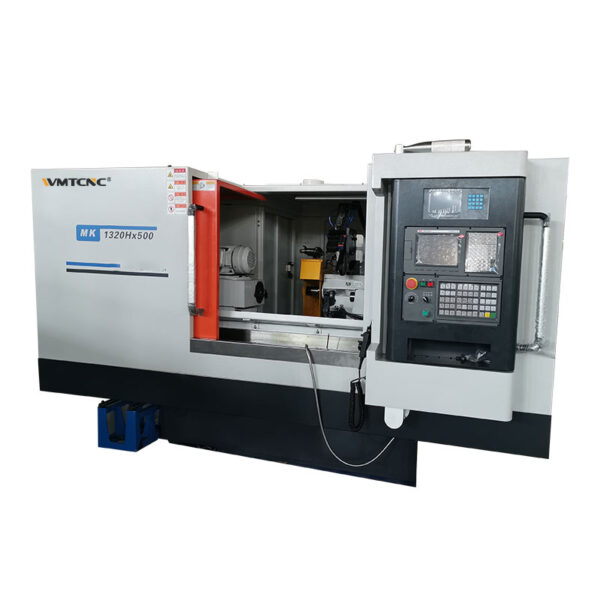

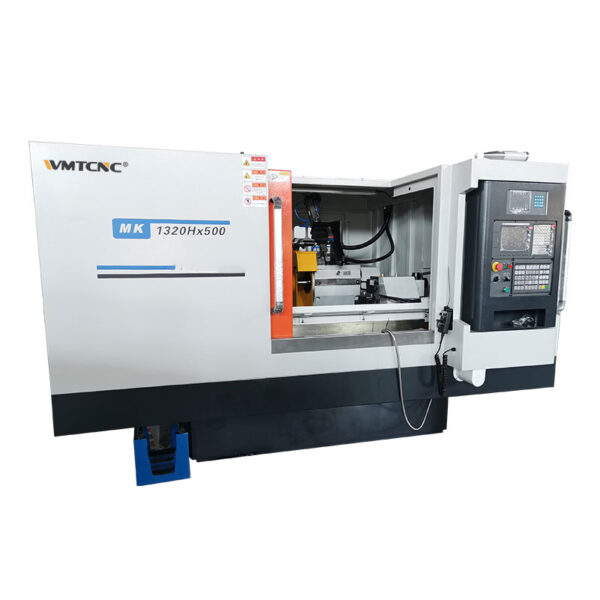

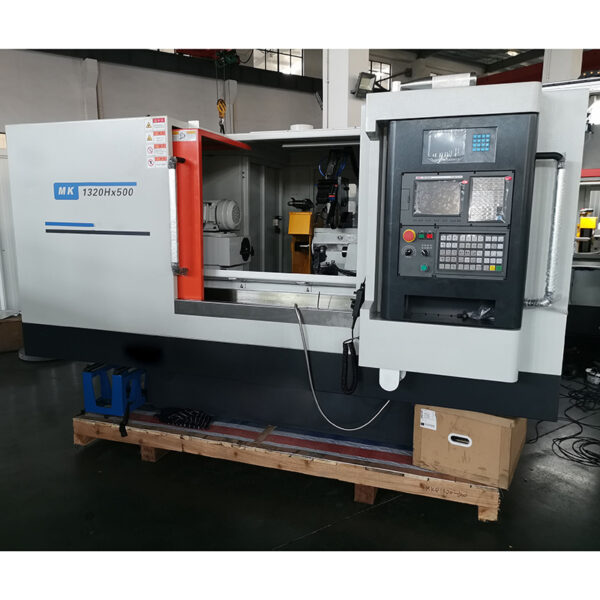

Detalhes da máquina MK1320Hx1500
