Description

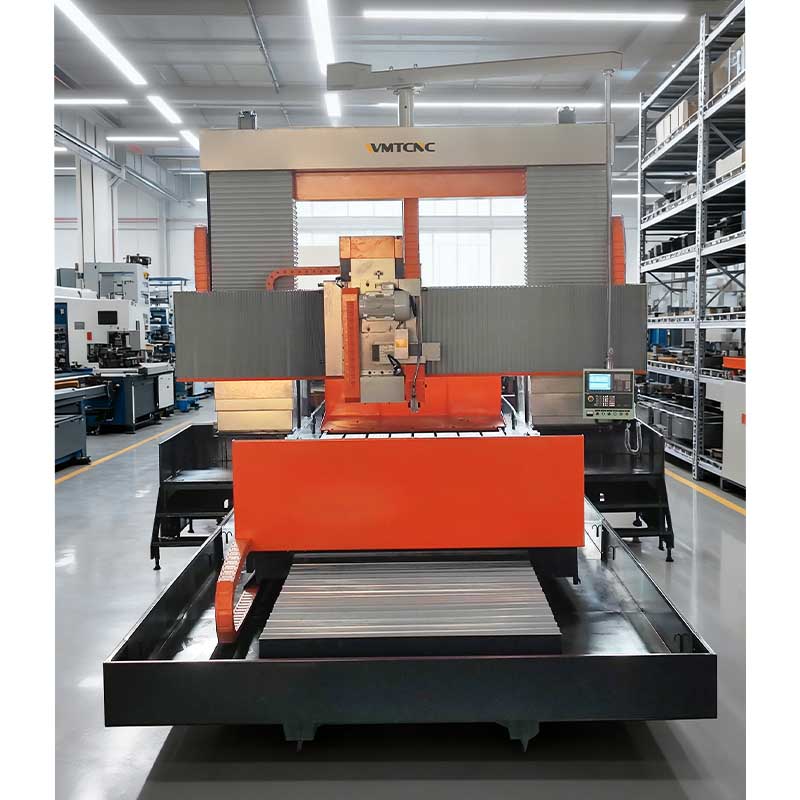

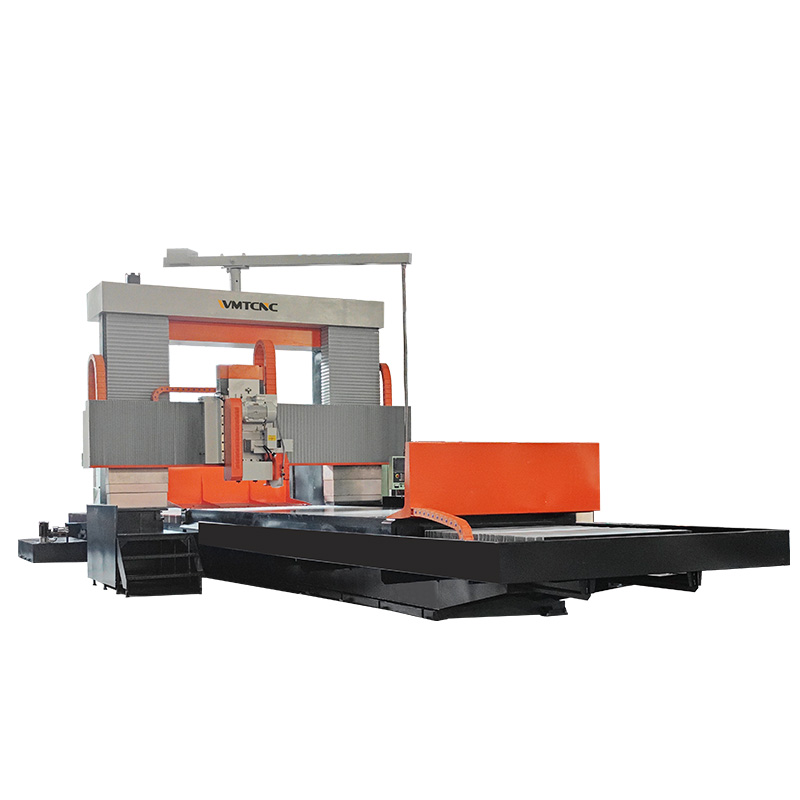

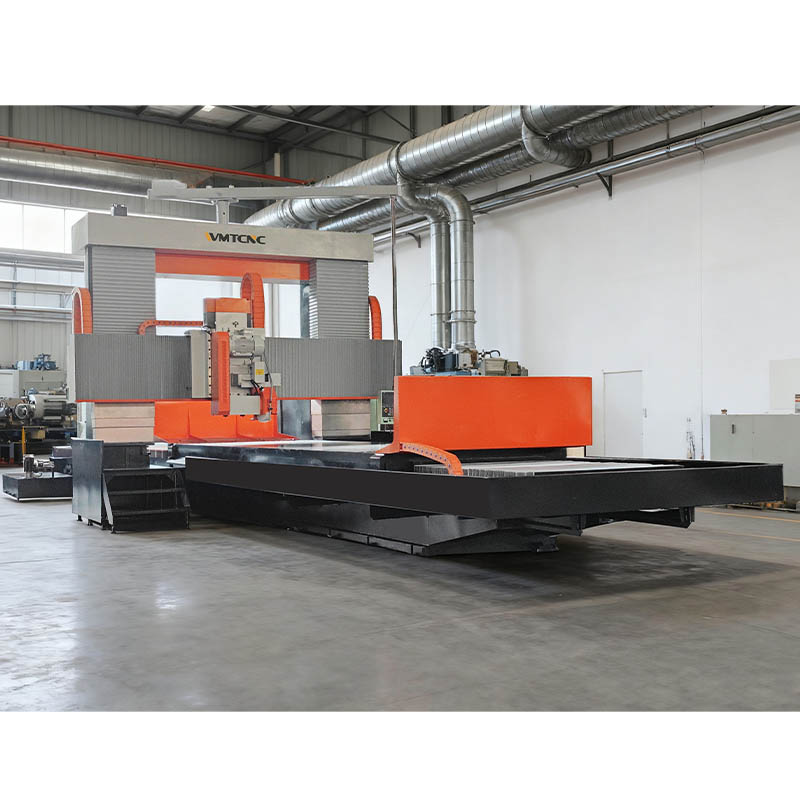

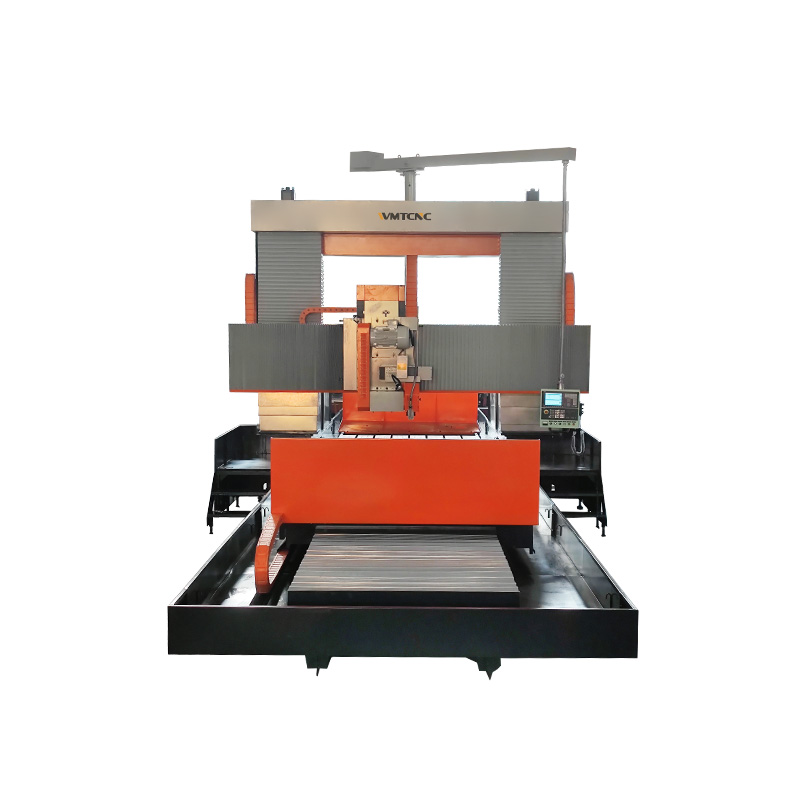

A retificadora de superfície com pórtico de viga móvel CNC MK7520x60 foi concebida para peças grandes e pesadas, combinando uma forte capacidade de carga com alta precisão. Com movimento estável da viga, acabamento superficial fino e automação confiável, é amplamente aplicada na indústria aeroespacial, construção naval, equipamentos de energia e fabricação de moldes.
Especificações
| Especificações | Unidade | MK7520x60 |
|---|---|---|
| Tamanho máximo da peça a ser retificada (LxCxA) | mm | 2000x6000x1500 |
| Superfície da mesa de trabalho (CxL) | mm | 2000×6000 |
| Curso longitudinal da mesa de trabalho | mm | 6100 |
| Distância entre as colunas do pórtico | mm | 2880 |
| Largura máxima permitida da peça | mm | 2600 |
| Distância horizontal entre o centro do rebolo e a mesa | mm | 200~1750 |
| Velocidade de movimento longitudinal (hidráulica contínua) | m/min | 5〜25 |
| Peso máximo da carga da mesa (incluindo mandril eletromagnético) | kg | 18000 |
| Potência do motor do cabeçote de retificação | kW | 15 |
| Tamanho do rebolo (DxLxP) | mm | φ500x75xφ203 |
| Distância de movimento vertical da viga transversal | mm | 1200 |
| Velocidade de movimento da viga transversal para cima e para baixo | mm/min | 300 |
| Distância de movimento vertical do cabeçote de retificação | mm | 300 |
| Velocidade de movimento vertical rápido | mm/min | 400 |
| Avanço vertical mínimo | mm | 0.005 |
| Distância de movimento horizontal | mm | 2100 |
| Velocidade de movimento horizontal | mm/min | 250 ~ 2400 |
| Avanço intermitente | mm/vez | 1-35mm (any) |
| Espessura equivalente da peça usinada | mm | 0.015/1000 |
| Rugosidade da superfície da peça usinada | μm | < Ra0.63 |
| Precisão de posicionamento do eixo CNC e precisão de posicionamento repetido (lateral e vertical) | μm | 0.03/2000 (bidirectional) 0.02/2000 (bidirectional) |
| Verticalidade do movimento vertical da viga transversal em relação ao movimento longitudinal da mesa de trabalho ou ao movimento lateral do cabeçote de retificação | μm | 0.03/500 |
| Capacidade total do equipamento elétrico | kVA | 75 |
| Dimensões gerais (C x L x A) | mm | 17000x5500x5500 |
| Peso líquido | kg | Approx. 68000 kg |
Caraterísticas Principais
- Avanço vertical mínimo: 5 μm;
- Espessura igual da peça de trabalho 0,01/1000 mm;
- Rugosidade superficial da peça de trabalho Ra0,63 μm;
- Ondulação Wzl.0um;
- A elevação da viga transversal adota uma régua de grade circular totalmente fechada Heidelberg;
- Configure o sistema CNC Siemens 828D.
