Description

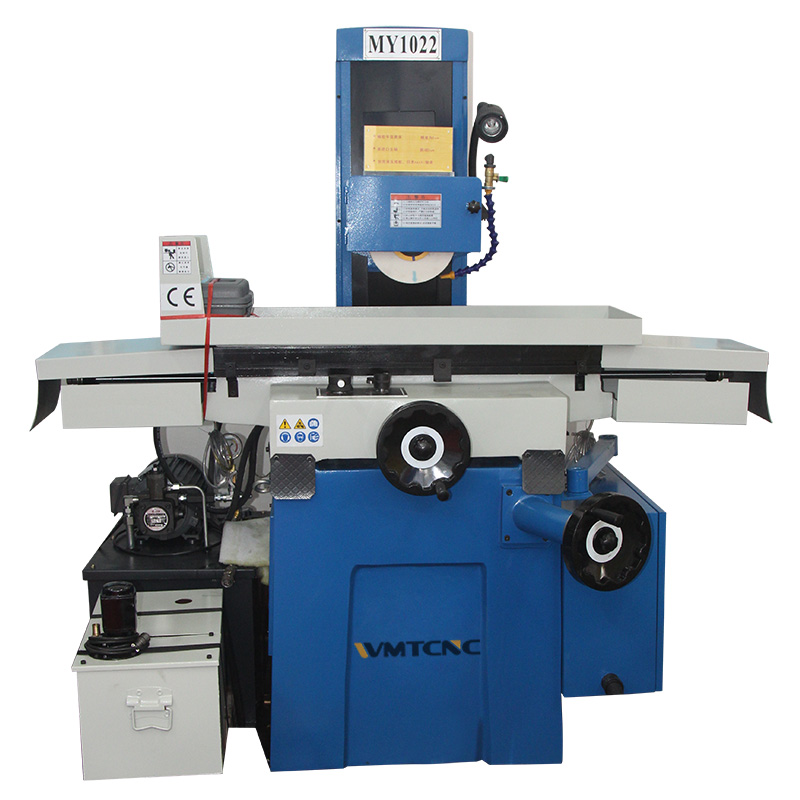

A rectificadora de superfícies planas MY1022 é utilizada para produzir um acabamento liso em superfícies planas. É um processo de maquinagem abrasivo muito utilizado, no qual uma roda giratória coberta de partículas ásperas corta aparas de substâncias metálicas ou não metálicas de uma peça de trabalho, tornando a sua face plana ou lisa.
Especificação de MY1022 Máquina de Retificação de Superfície
| Especificação | MY1022 |
| Tamanho da mesa de trabalho | 520x250mm |
| Curso máx. da mesa | 520x250mm |
| Área de corte máx. da mesa | 540x250mm |
| Ranhura em T (largura numérica) | 1x14mm |
| Distância da mesa ao centro do fuso | 450mm |
| Tamanho da roda (diâmetro da largura do furo) | 200x20x31.75mm |
| Velocidade do fuso | 2850r/m |
| Velocidade longitudinal da mesa (esquerda e direita) | 3-20m/min |
| Velocidade contínua transversal da mesa de trabalho | 150mm/min |
| Velocidade intermitente transversal da mesa de trabalho | 0-5mm/min |

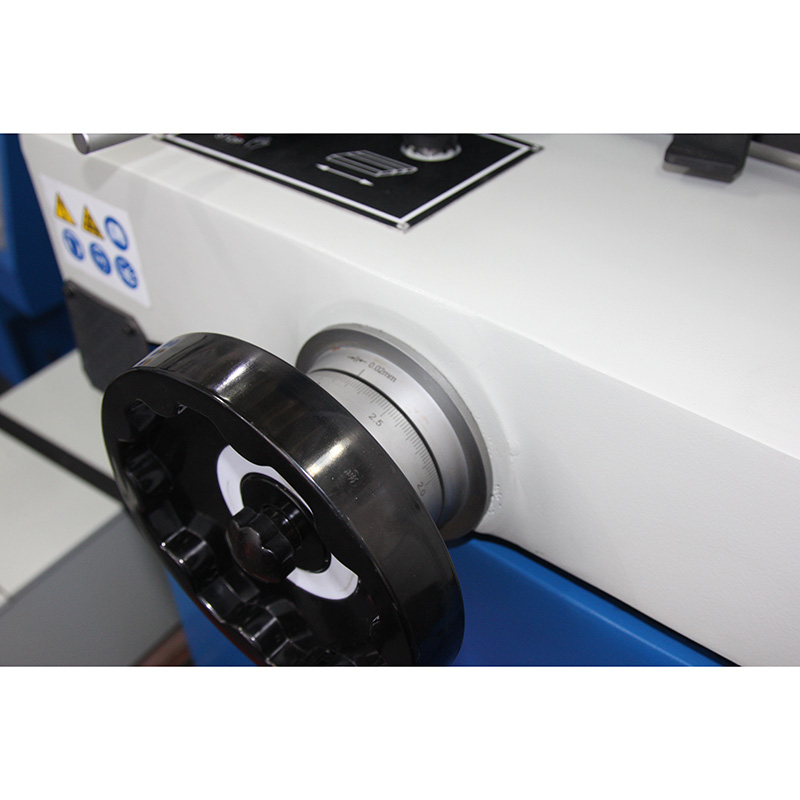

| Curso do volante transversal da mesa de trabalho por rotação | 4mm |
| Curso do volante transversal da mesa de trabalho por grelha | 0.02mm |
| Curso do volante vertical da mesa de trabalho por rotação | 2mm |
| Curso do volante vertical da mesa de trabalho por grelha | 0.01mm |
| Motor do fuso | 1.5kw |
| Motor de arrefecimento | 0.4kw |
| Motor hidráulico | 1.5kw |
| Pressão de trabalho xml-p Capacidade de fluxo | 3mpa |
| A superfície mecânica da base de paralelismo | 80L |
| Rugosidade da superfície | 18L/min |
| N.W | 300/0.004mm |
| G.W | Ra0.32um |
| Tamanho da máquina | 1400kgs |
| G.W | 1500kgs |
| Размер станка | 1750x1350x1960mm |
Principais Características
- A estrutura da máquina-ferramenta é razoável, grande peso da cama da máquina-ferramenta, excelente estabilidade, usando a estrutura de sela cruzada, boa rigidez, tem as vantagens de aparência bonita e operação conveniente.
- O movimento horizontal da mesa de trabalho (antes e depois) por acionamento do servo motor, acionamento do parafuso de esferas de precisão, para garantir a precisão, posicionamento preciso, de acordo com os procedimentos de alimentação automática, funções automáticas e rápidas de avanço e retrocesso.
- Movimento vertical da mesa de trabalho (ou assim), o uso de um V um guia plano, e as flores de pá de precisão artificial, o uso de transmissão hidráulica, operação estável.
- O movimento para cima e para baixo da cabeça de moagem é acionado por um servo motor, que pode alcançar uma precisão de posicionamento precisa, alimentação automática e função de elevação rápida.
